MCF51JM128 Evaluation Board

EVB51JM128
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

画像にカーソルを合わせると拡大表示されます。

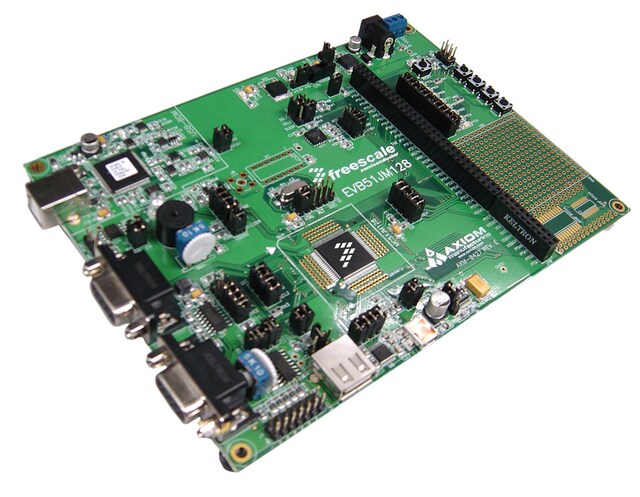

The EVB51JM128 is a low-cost development system for the NXP® MCF51JM128 ColdFire® MCU, part of the Flexis® MCU Continuum. CodeWarrior® Development Tools provide support for quick and easy application development and debug.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

ColdFire® V1 Processors

  • MCF51JM: Flexis 32ビットColdFire V1 USBマイクロコントローラ

Features

Microcontroller

    MCF51JM128 MCU

  • 80 pins
  • 128 kB flash
  • 16 kB RAM
  • USB PHY w/ OTG support
  • Cryptographic Acceleration Unit

Debug

  • BDM / JTAG Port
  • USB OTG support with mini AB connector
  • USB FS/LS support with Type-B connector

User Components

  • 3-Axis MMA7260 accelerometer
  • IR diode
  • 5 K ohm POT
  • Light sensor
  • Externally modulated buzzer
  • Eight User LEDs
  • Four User push switches
  • ON/OFF power switch with LED voltage indicators
N true 0 TSPEVB51JM128ja 3 クイック・リファレンス・ガイド Quick Reference Guide t525 1 サポート情報 Supporting Information t531 1 ユーザ・ガイド User Guide t792 1 ja 3 1 0 English EVB51JM128 is a cost-effective kit enabling quick evaluation of the MCF51JM128 (JM128) microcontroller. The USB On-The-Go (OTG) feature is supported in hardware through a dedicated USB mini-AB connector and in software through the included complimentary USB-LITE stack by CMX. 1202763570193733701291 TSP 264.4 KB None None documents None 1202763570193733701291 /docs/en/quick-reference-guide/EVB51JM128QSG.pdf 264411 /docs/en/quick-reference-guide/EVB51JM128QSG.pdf EVB51JM128QSG N N 2008-02-11 EVB51JM128 - Quick Reference Guide /docs/en/quick-reference-guide/EVB51JM128QSG.pdf /docs/en/quick-reference-guide/EVB51JM128QSG.pdf Quick Reference Guide N Y 803735842453594974 2022-12-07 pdf N en Feb 11, 2008 Quick Reference Guide t525 クイック・リファレンス・ガイド Quick Reference Guide Y N EVB51JM128 - Quick Reference Guide 2 B English 1202763572175702626585 TSP 138.8 KB None None documents Y None 1202763572175702626585 /docs/en/user-guide/EVB51JM128UG.pdf 138840 /docs/en/user-guide/EVB51JM128UG.pdf EVB51JM128UG N 2008-02-11 EVB51JM128 Hardware User Guide /docs/en/user-guide/EVB51JM128UG.pdf /docs/en/user-guide/EVB51JM128UG.pdf User Guide N Y 132339537837198660 2022-12-07 pdf en Feb 11, 2008 User Guide t792 ユーザ・ガイド User Guide N N EVB51JM128 Hardware User Guide 3 0 English 1204162702749723643160 TSP 323.7 KB None None documents None 1204162702749723643160 /docs/en/supporting-information/EVB51JM128LAB.pdf 323667 /docs/en/supporting-information/EVB51JM128LAB.pdf EVB51JM128LAB N 2008-02-27 EVB51JM128 Lab Tutorials /docs/en/supporting-information/EVB51JM128LAB.pdf /docs/en/supporting-information/EVB51JM128LAB.pdf Supporting Information N Y 371282830530968666 2023-06-18 pdf en Feb 25, 2008 Supporting Information t531 サポート情報 Supporting Information N N EVB51JM128 Lab Tutorials false ja 0 false ja false 0 EVB51JM128 downloads ja true 0 Y TSP クイック・リファレンス・ガイド 1 /docs/en/quick-reference-guide/EVB51JM128QSG.pdf 2008-02-11 1202763570193733701291 TSP 1 Feb 11, 2008 Quick Reference Guide クイック・リファレンス・ガイド EVB51JM128 is a cost-effective kit enabling quick evaluation of the MCF51JM128 (JM128) microcontroller. The USB On-The-Go (OTG) feature is supported in hardware through a dedicated USB mini-AB connector and in software through the included complimentary USB-LITE stack by CMX. None /docs/en/quick-reference-guide/EVB51JM128QSG.pdf English 264411 None Quick Reference Guide 2022-12-07 N /docs/en/quick-reference-guide/EVB51JM128QSG.pdf EVB51JM128 - Quick Reference Guide /docs/en/quick-reference-guide/EVB51JM128QSG.pdf documents 803735842453594974 Quick Reference Guide N Y en None Y t525 pdf 0 N N EVB51JM128 - Quick Reference Guide 264.4 KB EVB51JM128QSG N 1202763570193733701291 サポート情報 1 /docs/en/supporting-information/EVB51JM128LAB.pdf 2008-02-27 1204162702749723643160 TSP 3 Feb 25, 2008 Supporting Information サポート情報 None /docs/en/supporting-information/EVB51JM128LAB.pdf English 323667 None Supporting Information 2023-06-18 /docs/en/supporting-information/EVB51JM128LAB.pdf EVB51JM128 Lab Tutorials /docs/en/supporting-information/EVB51JM128LAB.pdf documents 371282830530968666 Supporting Information N Y en None N t531 pdf 0 N EVB51JM128 Lab Tutorials 323.7 KB EVB51JM128LAB N 1204162702749723643160 ユーザ・ガイド 1 /docs/en/user-guide/EVB51JM128UG.pdf 2008-02-11 1202763572175702626585 TSP 2 Feb 11, 2008 User Guide ユーザ・ガイド Y None /docs/en/user-guide/EVB51JM128UG.pdf English 138840 None User Guide 2022-12-07 /docs/en/user-guide/EVB51JM128UG.pdf EVB51JM128 Hardware User Guide /docs/en/user-guide/EVB51JM128UG.pdf documents 132339537837198660 User Guide N Y en None N t792 pdf B N EVB51JM128 Hardware User Guide 138.8 KB EVB51JM128UG N 1202763572175702626585 true Y Tools
