1805-1880 MHz, 28 W Avg., 28 V Airfast® RF Power LDMOS Transistor
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

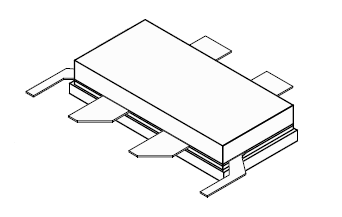

The A2T18H160-24SR3 28 W asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 1805 to 1880 MHz.
製品詳細
RF Performance Table
1800 MHz
Typical Doherty Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQA = 400 mA, VGSB = 0.65 Vdc, Pout = 28 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
| 1805 MHz | 17.9 | 49.9 | 7.7 | –32.0 |
| 1840 MHz | 17.8 | 49.3 | 7.7 | –33.8 |
| 1880 MHz | 17.8 | 50.2 | 7.8 | –34.7 |
