1805-1880 MHz, 30 W Avg., 28 V Single W-CDMA RF LDMOS Wideband Integrated Power Amplifiers

画像にカーソルを合わせると拡大表示されます。

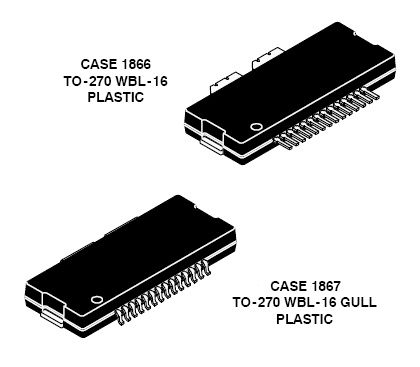

The MD7IC18120NR1 and MD7IC18120GNR1 wideband integrated circuits are designed with on-chip matching that make them usable from 1805 to 1880 MHz. This multi-stage structure is rated for 26 to 32 Volt operation and covers all typical cellular base station modulation formats.

データシート

アプリケーション・ノート

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 6 ドキュメント

データ・シート
MD7IC18120NR1, MD7IC18120GNR1 1805-1880 MHz, 30 W Avg., 28 V Single W-CDMA RF LDMOS Wideband Integrated Power Amplifiers

PDF改訂 0May 3, 2010617.1 KBMD7IC18120N
アプリケーション・ノート
Quiescent Current Control for the RF Integrated Circuit Device Family - AN1987

PDF改訂 1May 12, 2004140.7 KBAN1987
アプリケーション・ノート
Quiescent Current Control for the RF Integrated Circuit Device Family - AN1977

PDF改訂 0Oct 9, 2003134.6 KBAN1977
エンジニアリング・ブリテン
Using Data Sheet Impedances for RF LDMOS Devices

PDF改訂 0Jan 19, 2004171.0 KBEB212
パッケージ情報
98ASA10740D, TO, 23.62x9.02x3.18, Pitch 1.02, 17 Pins

PDF改訂 EMar 18, 201682.7 KBSOT1725-1
パッケージ情報
98ASA10739D, TO-WBL, 23.55x9.05x3.17, Pitch 9.02, 16 Pins

PDF改訂 EMar 18, 201677.7 KBSOT1728-1
