1805-1880 MHz, 63 W Avg., 28 V Airfast® RF Power LDMOS Transistor

AFT18H357-24N
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

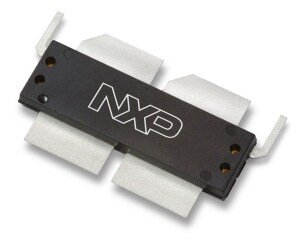

画像にカーソルを合わせると拡大表示されます。

The AFT18H357-24NR6 63 W asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 1805 to 1880 MHz.

製品詳細

セクションを選択:

RF Performance Table

1800 MHz

Typical Doherty Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQA = 800 mA, VGSB = 0.9 V, Pout = 63 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.
Frequency Gps
(dB)		 ηD
(%)		 Output PAR
(dB)		 ACPR
(dBc)
1805 MHz17.548.77.6–37.5
1840 MHz17.648.37.7–38.9
1880 MHz17.448.27.7–38.5
