1805-1995 MHz, 63 W Avg., 28 V Airfast® RF Power LDMOS Transistor
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

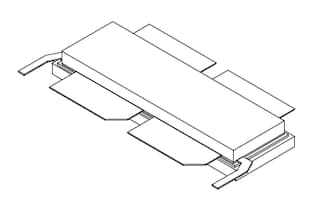

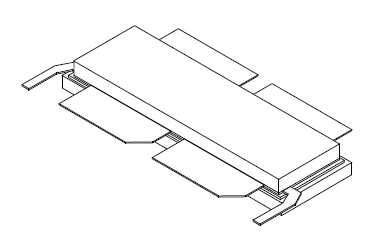

The AFT18H356-24SR6 63 W asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 1805 to 1995 MHz.
製品詳細
RF Performance Tables
1800 MHz
Typical Doherty Single-Carrier W-CDMA Characterization Performance: VDD = 28 Vdc, IDQA = 1100 mA, VGSB = 1.45 Vdc, Pout = 63 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 1805 MHz | 15.1 | 47.3 | 7.6 | –33.2 | –13 |
| 1840 MHz | 15.5 | 47.4 | 7.5 | –35.5 | –13 |
| 1880 MHz | 15.0 | 46.7 | 7.3 | –38.5 | –12 |
1900 MHz
Typical Doherty Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQA = 950 mA, VGSB = 1.3 Vdc, Pout = 63 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 1930 MHz | 15.3 | 48.4 | 7.6 | –30.3 | –18 |
| 1960 MHz | 15.5 | 48.1 | 7.5 | –30.6 | –16 |
| 1995 MHz | 15.4 | 47.8 | 7.4 | –31.2 | –12 |
