1930-1995 MHz, 37 W Avg., 28 V Single W-CDMA Lateral N-Channel RF Power MOSFETs
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

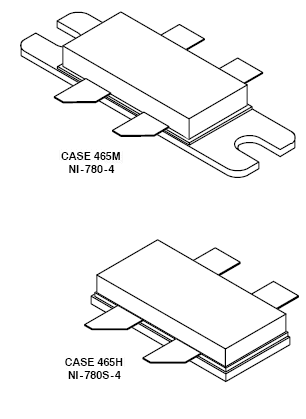

The MRF8P20165WHR3 and MRF8P20165WHSR3 are designed for base station applications with wide instantaneous bandwidth requirements covering frequencies from 1880 to 2025 MHz.
製品詳細
RF Performance Table
1900 MHz
Typical Doherty Single-Carrier W-CDMA Performance: VDD = 28 Volts, IDQA = 550 mA, VGSB = 1.3 Vdc, Pout = 37 Watts Avg., IQ Magnitude Clipping, Channel Bandwidth = 3.84 MHz, Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
| 1930 MHz | 16.1 | 47.0 | 7.1 | –27.7 |
| 1960 MHz | 16.3 | 47.7 | 7.1 | –29.7 |
| 1995 MHz | 16.3 | 46.0 | 7.0 | –33.3 |
- Capable of Handling 10:1 VSWR, @ 32 Vdc, 1960 MHz, 173 Watts CW Output Power (2 dB Input Overdrive from Rated Pout)
- Typical Pout @ 3 dB Compression Point ≃ 190 Watts
