2110-2170 MHz, 50 W Avg., 28 V Airfast® RF Power LDMOS Transistors
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

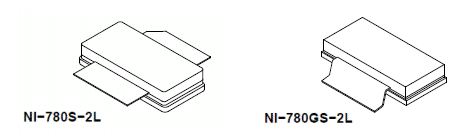

The AFT21S220W02SR3 and AFT21S220W02GSR3 50 W RF power LDMOS transistors are designed for cellular base station applications requiring very wide instantaneous bandwidth capability covering the frequency
range of 2110 to 2170 MHz.
製品詳細
RF Performance Table
2100 MHz
Typical Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQ = 1200 mA, Pout = 50 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 2110 MHz | 18.9 | 29.8 | 7.2 | –34.0 | –18 |
| 2140 MHz | 19.1 | 29.3 | 7.1 | –34.0 | –25 |
| 2170 MHz | 19.2 | 28.9 | 7.0 | –34.0 | –17 |
