2300-2400 MHz, 51 W Avg., 28 V Airfast® RF Power LDMOS Transistor
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

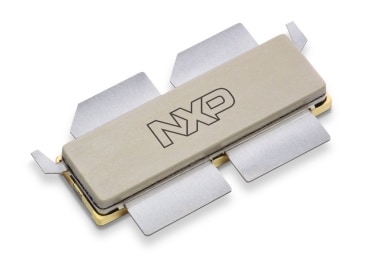

The A2T23H200W23S 51 W asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications requiring very wide instantaneous bandwidth capability covering the frequency range of 2300 to 2400 MHz.
製品詳細
RF Performance Table
2300 MHz
Typical Doherty Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQA = 500 mA, VGSB = 0.5 Vdc, Pout = 51 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
| 2300 MHz | 15.5 | 50.7 | 7.7 | –33.4 |
| 2350 MHz | 15.6 | 50.6 | 7.6 | –35.2 |
| 2400 MHz | 15.5 | 50.4 | 7.4 | –35.6 |
