2496-2690 MHz, 32 W Avg., 28 V Airfast® RF Power LDMOS Transistor

AFT26H160-4S4
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

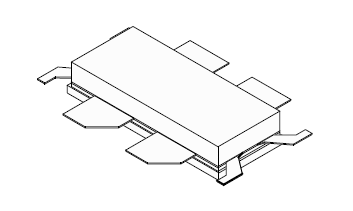

画像にカーソルを合わせると拡大表示されます。

The AFT26H160-4S4R3 32 W asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 2496 to 2690 MHz.

製品詳細

セクションを選択:

RF Performance Table

2600 MHz

Typical Doherty Single-Carrier W-CDMA Characterization Performance: VDD = 28 Vdc, IDQA = 500 mA, VGSB = 0.6 Vdc, Pout = 32 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.
Frequency Gps
(dB)		 ηD
(%)		 Output PAR
(dB)		 ACPR
(dBc)
2496 MHz14.945.78.0–28.9
2570 MHz15.445.67.9–30.8
2690 MHz15.144.57.8–33.0
N true 0 PSPAFT26H160-4S4ja 1 データ・シート Data Sheet t520 1 ja ja ja データ・シート Data Sheet 1 1 1 English The AFT26H160-4S4R3 32 watt asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 2496 to 2690 MHz. 1373675749228728541805 PSP 474.3 KB None None documents None 1373675749228728541805 /docs/en/data-sheet/AFT26H160-4S4.pdf 474299 /docs/en/data-sheet/AFT26H160-4S4.pdf AFT26H160-4S4 documents N N 2016-10-31 ARCHIVED - AFT26H160-4S4R3 2496-2690 MHz, 32 W AVG., 28 V Airfast<sup>®</sup> RF Power LDMOS Transistor – Data Sheet /docs/en/data-sheet/AFT26H160-4S4.pdf /docs/en/data-sheet/AFT26H160-4S4.pdf Data Sheet N 980000996212993340 2022-12-07 pdf N en Nov 25, 2013 980000996212993340 Data Sheet Y N ARCHIVED - AFT26H160-4S4R3 2496-2690 MHz, 32 W AVG., 28 V Airfast<sup>®</sup> RF Power LDMOS Transistor – Data Sheet false 0 AFT26H160-4S4 downloads ja true 1 Y PSP データ・シート 1 /docs/en/data-sheet/AFT26H160-4S4.pdf 2016-10-31 1373675749228728541805 PSP 1 Nov 25, 2013 Data Sheet The AFT26H160-4S4R3 32 watt asymmetrical Doherty RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 2496 to 2690 MHz. None /docs/en/data-sheet/AFT26H160-4S4.pdf English documents 474299 None 980000996212993340 2022-12-07 N /docs/en/data-sheet/AFT26H160-4S4.pdf ARCHIVED - AFT26H160-4S4R3 2496-2690 MHz, 32 W AVG., 28 V Airfast<sup>®</sup> RF Power LDMOS Transistor – Data Sheet /docs/en/data-sheet/AFT26H160-4S4.pdf documents 980000996212993340 Data Sheet N en None Y pdf 1 N N ARCHIVED - AFT26H160-4S4R3 2496-2690 MHz, 32 W AVG., 28 V Airfast<sup>®</sup> RF Power LDMOS Transistor – Data Sheet 474.3 KB AFT26H160-4S4 N 1373675749228728541805 true Y Products
