470-1215 MHz, 90 W, 50 V Broadband RF Power LDMOS Transistors
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

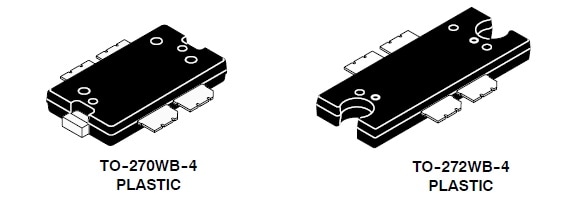

The MRF6V3090N and MRF6V3090NB are designed for broadcast and commercial aerospace broadband applications with frequencies from 470 to 1215 MHz.
製品詳細
RF Performance Tables
470-860 MHz
Typical Performance (UHF 470-860 Reference Circuit): VDD = 50 Volts, IDQ = 450 mA, 64 QAM, Input Signal PAR = 9.5 dB @ 0.01% Probability on CCDF.| Signal Type | Pout (W) |
f (MHz) |
Gps (dB) |
ηD (%) |
Output Signal PAR (dB) |
IMD Shoulder (dBc) |
| DVB-T (8k OFDM) | 18 Avg. | 470 | 21.6 | 26.8 | 8.6 | –31.8 |
| 650 | 22.9 | 28.0 | 8.7 | –34.4 | ||
| 860 | 21.9 | 28.3 | 7.9 | –29.2 |
960-1215 MHz
Typical Performance (L-band 960-1215 MHz Reference Circuit): VDD = 50 Volts, IDQ = 100 mA.| Signal Type | Pout (W) |
f (MHz) |
Pin (W) |
Gps (dB) |
ηD (%) |
| Pulse (128 µsec, 10% Duty Cycle) | 90 Peak | 960 | 1.3 | 18.4 | 55.3 |
| 1030 | 1.41 | 18 | 56.9 | ||
| 1090 | 1.65 | 17.4 | 50.7 | ||
| 1215 | 1.68 | 17.3 | 51.0 |
