716-960 MHz, 56 W Avg., 28 V Airfast® RF Power LDMOS Transistors
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

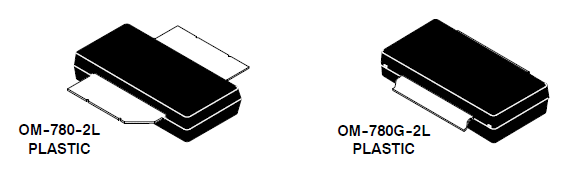

The AFT09S200W02NR3 and AFT09S200W02GNR3 56 W RF power LDMOS transistors are designed for cellular base station applications requiring very wide instantaneous bandwidth capability covering the frequency range of 716 to 960 MHz.
製品詳細
RF Performance Tables
900 MHz
Typical Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQ = 1400 mA, Pout = 56 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 920 MHz | 19.2 | 34.0 | 6.9 | –35.7 | –25 |
| 940 MHz | 19.3 | 35.1 | 7.0 | –36.0 | –20 |
| 960 MHz | 19.2 | 36.5 | 6.8 | –34.8 | –13 |
700 MHz
Typical Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQ = 1400 mA, Pout = 56 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 716 MHz | 22.7 | 37.5 | 6.9 | –34.7 | –18 |
| 722 MHz | 22.6 | 37.2 | 6.9 | –34.6 | –19 |
| 728 MHz | 22.5 | 36.9 | 6.9 | –34.6 | –18 |
