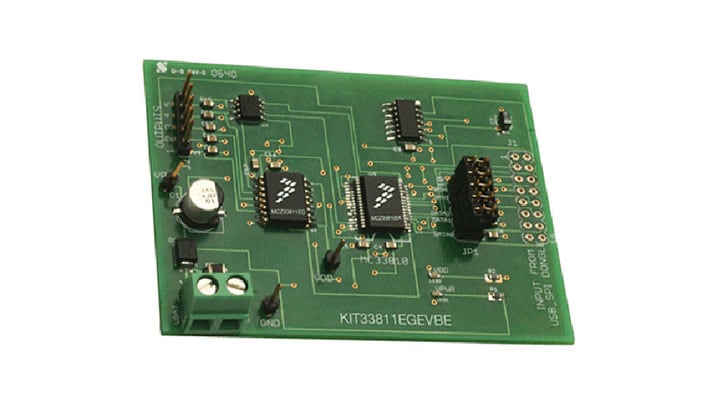

KIT33811EGGRBR: Gerber files for the KIT33811EGEVME Evaluation boards
Evaluation Kit - 33811, Solenoid Monitor
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
This EVALUATION KIT features the MC33811 Solenoid Monitor Integrated Circuit (IC). The MC33811 is a 5 channel Solenoid Monitor IC that is used to verify proper electrical and mechanical solenoid operation. The IC contains five solenoid driver voltage monitoring stages and a serial peripheral interface (SPI) for fault communication and setup. The IC has the ability to determine the correct movement of solenoid armatures by analyzing variations in the voltage profile, across the solenoid driver MOSFET, which represents the actual solenoid current profile.
Additionally, the kit features the MC33810, an eight channel output driver IC. The 4 low side drivers are suitable for driving fuel injectors, solenoids, lamps, and relays. The four gate pre-drivers can function either as ignition IGBT gate pre-drivers or as general purpose MOSFET gate pre-drivers.
This evaluation kit may be used with the KITUSBSPIDGLEVME
製品詳細
Features
Connectivity
- Interfaces to 3.3 and 5 volt microprocessors via SPI protocol
Power Management
- Typical operating voltage range, 10.5 < VPWR < 15.5 volts
- Internal Voltage Regulator
User Components
- Internal oscillator
- Reset pin to initialize all 5 fault outputs
- Unique solenoid current profile detection circuitry
