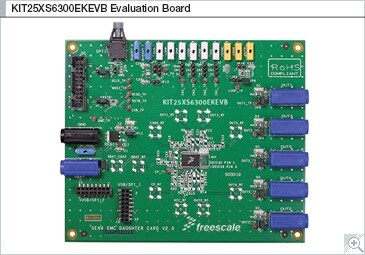

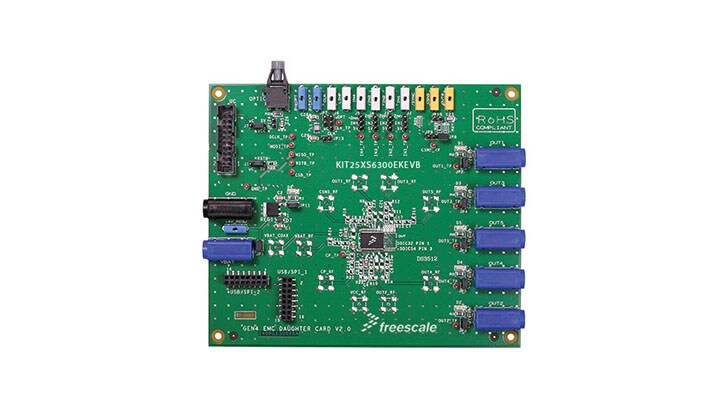

Gerber files for the KIT25XS6300EKEVB Evaluation Kit
Evaluation Kit - MC25XS6300, Triple High Side Switch
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
This eXtreme switch evaluation board demonstrates the capability of the MC25XS6300 as a 12 V triple high side switch product, that provides integrated control along with a large number of protective and diagnostic functions.
This product has been designed for truck, bus, and industrial applications. The low RDS(ON) channels (< 25 mOhm) control different load types; bulb lamps, solenoids, or DC motors. Control, device configuration, and diagnostics are performed through a 16-bit SPI (serial peripheral interface), allowing easy integration into existing applications. All three channels can be controlled individually by external/internal clock-signals or by direct inputs. Using the internal clock allows fully autonomous device operation.
製品詳細
Features
Connectivity
- Output with selectable slew-rate satisfies electromagnetic compatibility (EMC) requirements
- Each output can be controlled with an internal PWM modulated clock signal, instead of an external clock
Power Management
- Input voltage operation range from 6.0 to 58 V
General Specifications
- Programming, control, and diagnostics accomplished via the use of a 16-bit SPI interface
Components
- Triple high side switches (each < 25 mOhm RDS(ON))
