LPC54102 Sensor Processing/Motion Solution

OM13078 アクティブ
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

画像にカーソルを合わせると拡大表示されます。

This board is no longer manufactured and will only be available while supplies last.

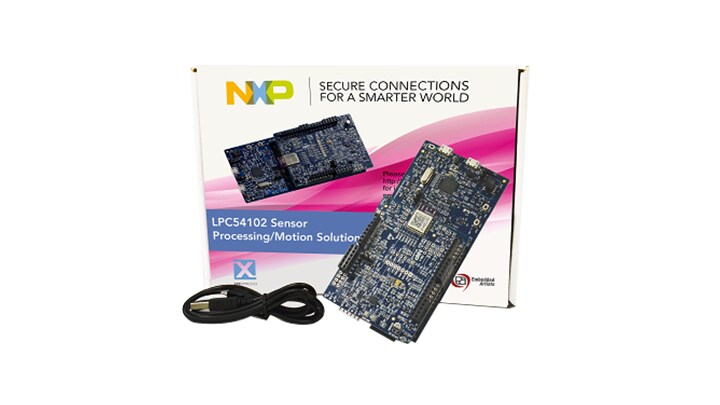

The LPCX54102 Sensor Processing/Motion Solution has been developed by NXP® and its partners to provide all that you need to develop an always-on sensor processing product. The Solution combines an LPCX54102 board and a Sensor Shield Board (SSB), plus application software and sensor fusion software from Bosch Sensortec to provide a highly capable platform for always-on sensor processing.

The order code for this solution is OM13078.

製品詳細

Features

Microcontroller

  • LPC54102 MCU in an LQFP64 package

Connectivity

  • UART, I²C and SPI port bridging from LPC54102 target to USB via Link2 device
  • Headers for easy prototyping of additional SPI and I²C sensors
  • ACKme AMS0002 Bluetooth LE module
  • IR remote control transmitter/receiver

Power Management

  • On-board regulators for 1.8 V or 3.3 V supply or external power supply options
  • Built-in MCU power consumption, sensor board, and supply voltage measurement

Debug

  • Built-in Link2 high-speed USB-based debug probe and option for an external debug probe

Sensors

    Sensor Shield Board Bosch Sensortec sensors:

  • BMI055 inertial measurement unit
  • BMC150 digital compass
  • BMM150 magnetometer
  • BMP280 pressure/temperature sensor

Audio

  • Dual Knowles digital microphones

Support

  • Supported by NXP® Sensor Framework and Bosch Sensortec BSX Lite sensor fusion library, available for free download at www.lpcware.com (subject to license terms and conditions)

User Components

  • Tri-color LED
  • Target Reset
  • ISP and WAKE buttons

もっと見る

購入オプション

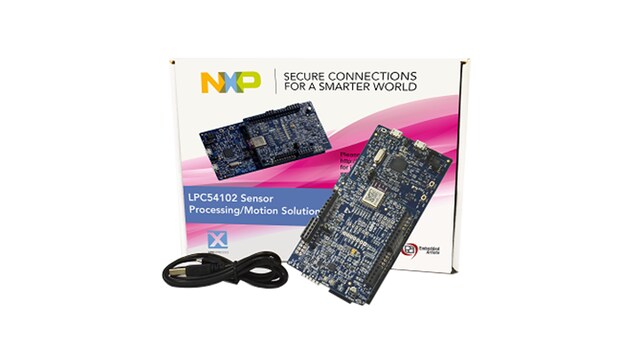

OM13078-Image

クリックして展開

  • OM13078
    アクティブ

  • LPC54102 Sensor Processing/Motion Solution.
