LPC54114 Audio and Voice Recognition Kit

OM13090 アクティブ
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

画像にカーソルを合わせると拡大表示されます。

The LPC54114 Audio and Voice Recognition Kit provides a complete hardware and software platform for developers to evaluate and prototype with the LPC54114 processor family. It has been developed by NXP® to provide all that you need to develop an always-on low power voice triggering product.

LPCXpresso™ is a low-cost development platform available from NXP®, supporting NXP's Arm-based microcontrollers. The platform is comprised of a simplified Eclipse-based IDE and low-cost target boards which include an attached JTAG debugger. LPCXpresso is an end-to-end solution enabling embedded engineers to develop their applications from initial evaluation to final production.

The order code for this board is OM13090.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

LPC54000 Cortex-M4

  • LPC541XX: Low-Power Microcontrollers (MCUs) Based on Arm® Cortex®-M4 Cores With Optional Cortex®-M0+ Co-processor

Features

Microcontroller

    LPC54114 dual-core (M4F and M0+) MCU

  • Running at up to 100 MHz in LQFP64 package

Debug

  • Hi-speed USB-based debug probe with CMSIS-DAP and SEGGER J-Link OB protocol options

Connectivity

  • Connectivity for external debug probes
  • Micro USB connector for LPC54114 USB device operation
  • FTDI UART connector
  • Built-in UART to USB bridge options
  • UART, I²C, and SPI port bridging from LPC54114 target to USB via Link2 device
  • FTDI UART connector
  • USB type A to USB micro B cable

Audio

    Digital Mic/Audio codec/OLED display (“MAO”) shield with:

  • Knowles SPH0641LM4H digital microphone
  • Cirrus Logic (Wolfson) WM8904 audio codec with stereo line in/out sockets
  • Monochrome OLED display (160 x160 pixels)

Power Management

  • On-board 1.8 V / 3.3 V or external power supply options
  • Built-in MCU power consumption and supply voltage measurement for LPC54114 device

Memory

  • 8 Mb Macronix MX25R SPI flash

User Components

  • Tri-color LED
  • Target Reset
  • ISP and interrupt/user buttons

購入オプション

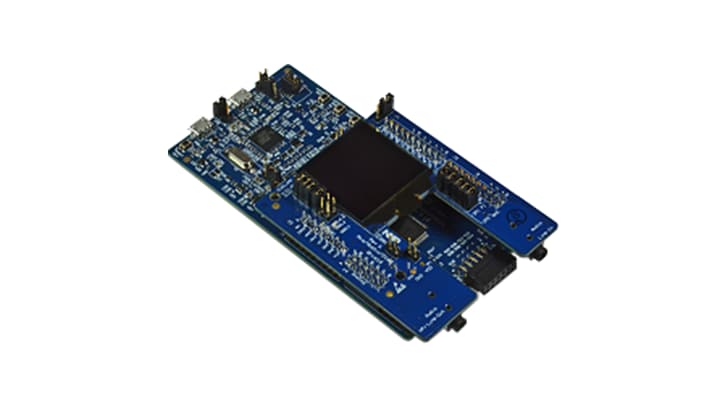

OM13090-Image

クリックして展開

  • OM13090
    アクティブ

  • LPC54114 Audio and Voice Recognition Kit.

    • LPCXpresso54114 development board
    • Mic/Audio/OLED (MAO) Shield board
    • USB cable
