MSDI with Suppressed Wake-up and 32 mA Wetting Current
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
The NXP® MC34975 Multiple Switch Detection Interface (MSDI) with Suppressed Wake-up is designed to detect the closing and opening of up to 22 switch contacts.
- The switch status, either open or closed, is transferred to the microcontroller unit (MCU) through a serial peripheral interface (SPI)
- The device also features a 22-to-1 analog multiplexer for reading inputs as analog
製品詳細

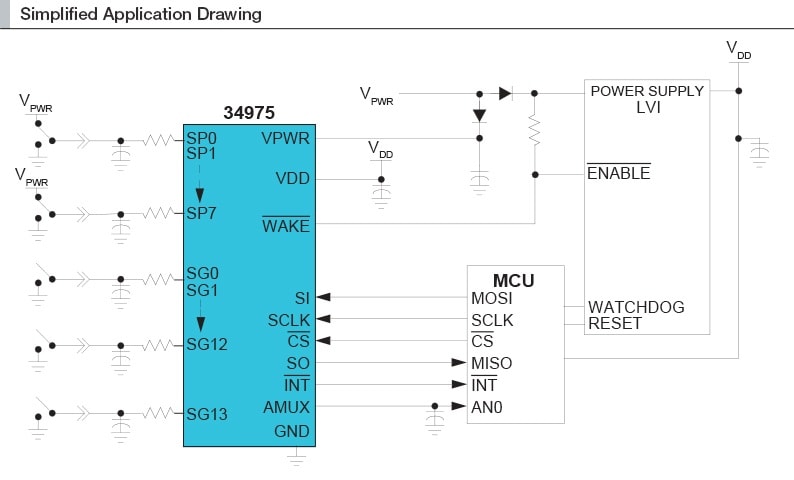

ブロック図
Features
System Features
- Designed to operate from 5.5 V <= VPWR <= 28 V
- Switch input voltage range: -14 V to VPWR 40 V Max
- Interfaces to microprocessor using 3.3 V/5.0 V SPI protocol
- Selectable wake-up on change of state
- 14 switch-to-ground inputs
- Eight programmable inputs (switches to supply or ground)
- Selectable wetting current (32 mA or 4 mA for switch-to-ground inputs)
- Sleep State current: VPWR 100 µA, VDD 20 µA
- Signal conditioning and switch monitoring device function
- Package termination count: 32
- SSOP32 package type
- SPI interface and input control
- Load supply voltage 5.5 V (Min), 26 V (Max)
- Ambient operating temperature -40 °C (Min), 85 °C (Max)
