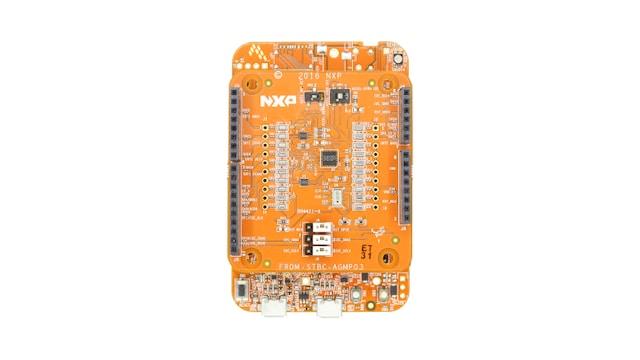

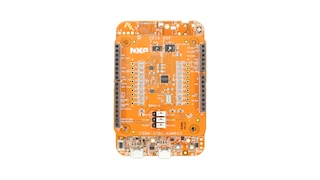

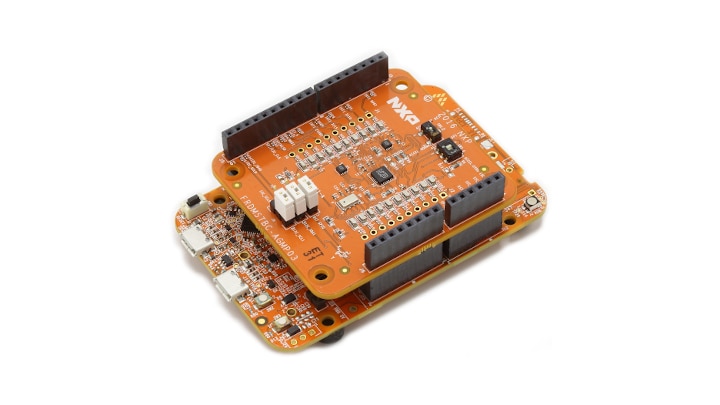

Sensor ToolBox Development Board for 10-axis solution using FXLS8962AF, FXAS21002C, MAG3110 and MPL3115A2
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
This board has limited availability and the supported devices may be in “End of Life” status, please refer to specific device pages to confirm
Sensor toolbox development board for FXLS8962AF with 10-axis solution and enablement software tools.
Sensor Boards:
- Demonstration (Demo) Kit: FRDM-K22F-AGMP03, For an updated list of all the supported hardware you can refer to the ISSDK Release Notes
Embedded Software Framework:
- IoT Sensing SDK: Provides Embedded sensor projects for the Demo and Custom Kits through MCUXpresso (Find under ‘Kits’)
Evaluation and Visualization Software:
- Sensor Toolbox-Community Edition (STB-CE): Provides Out-of-Box sensor demo for FXLS8962AF
- FreeMASTER-Sensor-Tool: Provides out-of-box sensor demo and application development platform for FXLS8962AF
- Sensor Fusion: Provides 9-axis Orientation Demo using FXLS8962AF, FXAS21002C and MAG3110
製品詳細
Features
Demonstration / Custom Kits
-
Enables 'Out of the box' demos and evaluation using the
Sensor Toolbox - CE
- Graph Visualization, Register level analysis, real-time interrupt evaluation and data logging
-
Enables embedded sensor project development using
IoT Sensing SDK
- Example out-of-box projects for sensors with interrupt, polling and FIFO modes using I²C, SPI
- Algorithms such as Sensor Fusion and Pedometer
- Enables visualization of 9-Axis sensor data and orientation results using Sensor Fusion Visualization Software
Sensor Shield Board
- Compatible with Arduino® and most NXP Freedom development boards
- Supports I²C and SPI communication interface with host MCU
- Supports hardware configurability to switch accelerometer mode (normal vs motion detect) and I²C/SPI interface mode
- Support multiple test points on the board
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
FRDM-K22F-AGMP03 Design Files
-
プリント基板と回路図
FRDM-K22F-AGMP03-SCH
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
4 ソフトウェア・ファイル
-
スニペット、ブート・コード、ヘッダ、モニタなど
NXP® Sensor Fusion
-
デバッグと可視化ツール
IoT/産業用/医療用センサ向けFreeMASTERセンサ・ツール
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
