TEA1716 240W / 12V and 24V display demo board
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。
Archived content is no longer updated and is made available for historical reference only.

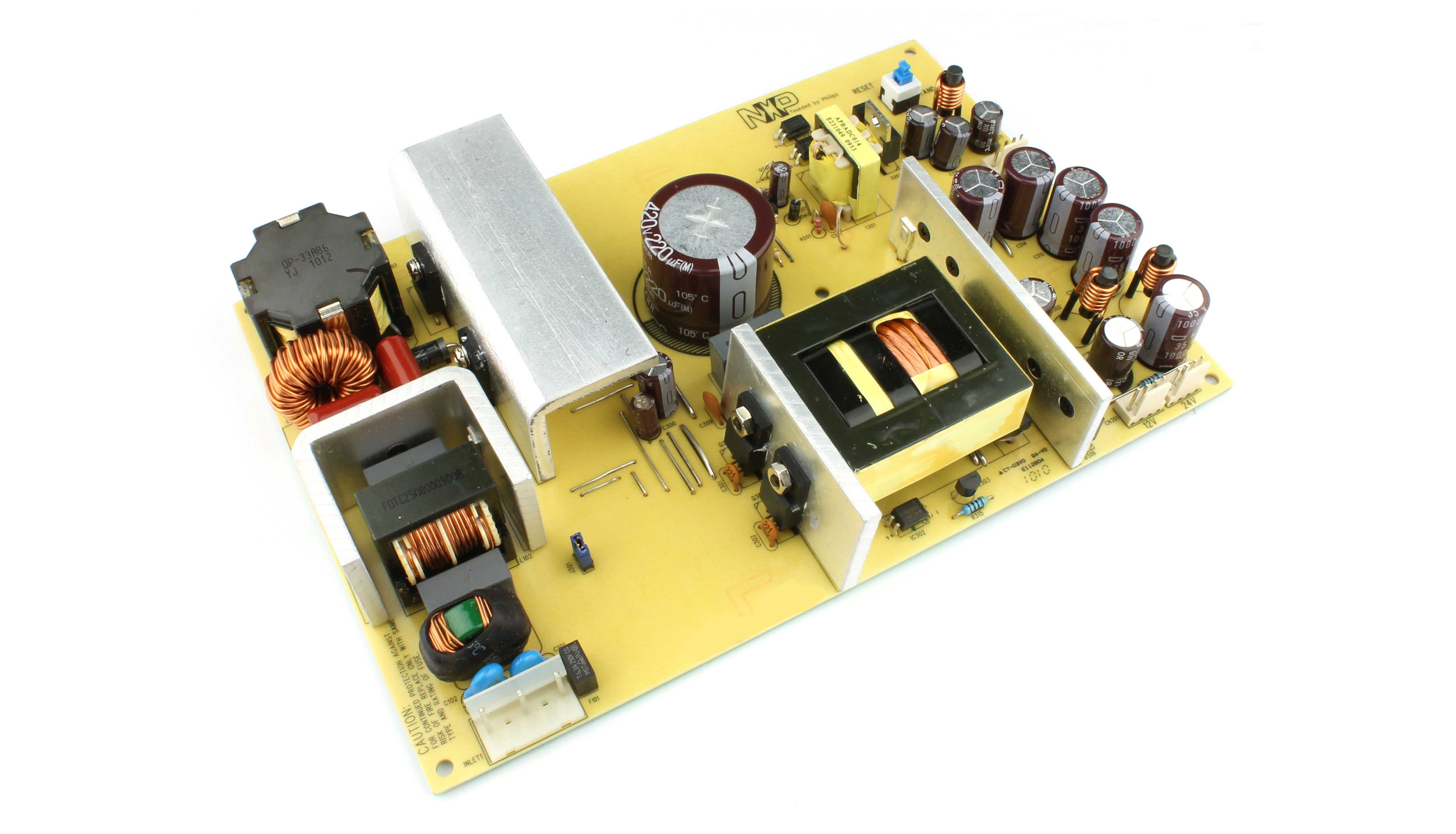

The TEA1716 LLC board demonstrates a 240 W resonant switching mode power supply for a typical LED TV design. The board is using te TEA1716 resonant combo controller (LLC and PFC) and provides 2 output voltages of 24 V / 8 A and 12 V / 4 A, the no load input power is <500 mW at high mains voltage. Typical efficiency at high output power is above 90 % for universal mains input with Schottky rectifiers.ドキュメント
