Wi-Fi® 7、Wi-Fi 6E、Bluetooth®対応2.4 GHzフロントエンドIC
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

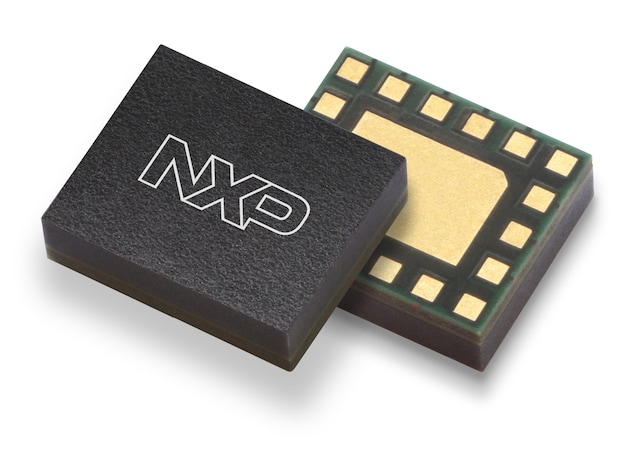

WLAN7301Hは、Wi-Fi 7およびBluetoothに対応する2.4 GHzフロントエンドICです。パッケージには、2.4 mm x 2 mm x 0.64 mmのHWFLGA18を採用しています。
WLAN7301Hには、WLAN用の5つの送信モードとBluetooth用の2つの送信モードを備えた送信用パワー・アンプが搭載されています。WLAN7301Hの受信経路には、2つの受信モードと1つのバイパス・モードを備えた低ノイズ・アンプが含まれています。Bluetoothアンプは個別にバイパスすることができます。
内蔵された指向性カプラは、すべての送信モードでの出力電力の監視を可能にします。
この電力モードを利用して、RF性能と消費電流のバランスを最適化することができ、一般的なユース・ケースで優れた電力効率を実現します。
製品詳細
特長
- Wi-Fi 7およびBluetoothをサポート
- 高リニアリティWi-Fi送信用アンプ
- 高い電力効率を実現する5つのWi-Fi送信モード
- 高い電力効率を実現する2つのBluetooth送信モード
- 低消費電流を実現する2つの受信モード
- Bluetoothと受信アンプのバイパス・モード
- すべての送信モードでの電力監視
- すべてのRFピンを50 Ωに整合
- AC結合RFピン（ANTピンとBT_BPピンを除く）
- すべてのピンのESD保護
- 業界標準の2.4 mm x 2 mmリードレス・パッケージで提供
