±2g/±4g/±8g Low-g 14ビット・デジタル加速度センサ
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。
TFXLS8471Qは生産終了となっており、新規設計非推奨の製品です。NXPでは、以下の製品への置き換えをご検討いただくよう推奨いたします。
- FXLS8961AF：車載アプリケーション向け
- FXLS8971CF：インダストリアル/IoTアプリケーション向け
FXLS8471Q加速度センサは、ノイズ密度、ボード実装後のオフセット、温度性能、優れた感度などが求められる産業用、民生用、車載用の高性能低加速度 (Low-g) アプリケーション向けの多用途センサです。
特長：
- FXLS8471Qは、AEC-Q100グレード2の認定を受けており、–40°C～+105°Cの拡張温度範囲での動作が保証されています
- 統合モーション検知は、傾きやシェーク、タップなどの検知に対応し、新しいベクタ・マグニチュード出力によって、実装が簡素化され、電力消費が削減されます
- I2C加速度センサのポートフォリオとピン互換性があるシリアル・ペリフェラル・インターフェース
製品詳細
ブロック図
特長
- 1.95～3.6 Vの供給電圧
- 1.6～3.6 Vのインターフェース電圧
- 加速度フルスケール・レンジを動的に選択可能（±2g/±4g/±8g）
- 1.56～800 Hzの出力データ・レート (ODR)
- 150 μg/√Hz未満の低ノイズ
- 14ビットの加速度分解能
- プログラム可能な組込み加速度イベント機能：
- 自由落下検知、モーション検知
- トランジェント検知
- ベクタ・マグニチュード変化（各軸の変化の総和）検知
- パルス/タップ検知（シングル/ダブル）
- 方向検知（垂直/水平）
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
5 ソフトウェア・ファイル
-
スニペット、ブート・コード、ヘッダ、モニタなど
Sensor Drivers for NXP Sensors注目
-
デバッグと可視化ツール
IoT/産業用/医療用センサ向けFreeMASTERセンサ・ツール注目
-
BSPとデバイスドライバ
Intelligent Sensing Framework
-
使用例とクイック・スタート・ソフトウェア
MCUXpressoソフトウェア開発キット (SDK)
-
デバッグと可視化ツール

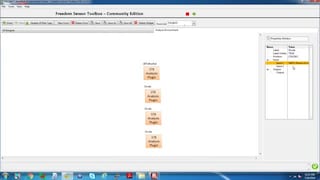

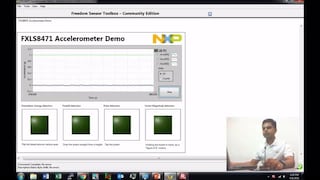

Freedom Sensor ToolBox - Community Edition (STB-CE)
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
