Name: Advanced Development Kit for JN5189/88
Price: 573.85 USD

画像にカーソルを合わせると拡大表示されます。

PRODUCT MIGRATION:

The JN5189-DK006 Development Kit has been replaced by the IOTZTB-DK006 Development Kit. The IOTZTB-DK006 supports the JN5189/88 and K32W061/41 wireless MCU portfolios. Please visit the IOTZTB-DK006 website.

The JN5189-DK006 evaluation kit works with the NXP JN518x range of ultra-low-power, high-performance wireless MCUs suitable for ZigBee, Thread and other IEEE 802.15.4-based network applications such as Smart Lighting and Home Automation. JN5189-DK006 is composed of rich components, including a control bridge with an NFC reader, generic switch node, light/sensor node and USB dongle that allows for a small wireless network to be quickly assembled.

デザイン・ファイル

ソフトウェア

製品詳細

Features

Processor

Up to 48MHz Arm^® Cortex^®-M4
Up to 640 kB flash, up to 152 kB RAM, 128 kB ROM
NFC NTAG Option with EEPROM
2.4 GHz IEEE 802.15.4 compliant

Connectivity

Standard Arduino compatible header
2 x DMIC
USB2UART Converter

Power Management

Flexible power supply option:

External DC power supply
on-board batteries
USB port

Debug

High-speed USB based, Link2 debug probe with Arm’s CMSIS-DAP and SEGGER J-Link protocol options.
Link2 probe can be used with on-board JN5189 or external target

Wireless

IEEE 802.15.4 compatible PCB antenna
NFC antenna

Sensors

Humidity / temperature sensor
Light sensor / Gyroscope / 6-axis sensor

Software and support application development

MCUXpresso SDK
MCUXpresso IDE
MCUXpresso Config Tools

購入オプション

クリックして展開

JN5189-DK006
Advanced Development Kit for JN5189/88.

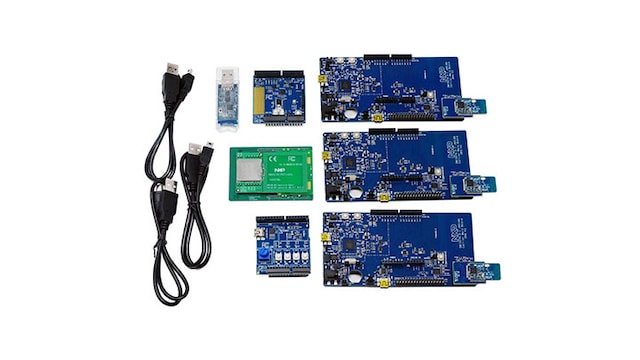

Kit contains:
- Generic Router with NFC Reader
- Generic Switch Node
- Light/Sensor node
- USB dongle

JP¥ 73,441
の数量に対して 1

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 10 ドキュメント

^{ユーザ・ガイド}
JN5189(T)/JN5188(T) User manualはじめに

PDF改訂 1.5Jun 23, 202112.5 MBUM11138
サインインが必要です
^{ユーザ・ガイド}
JN5189-DK006 Development Kit Getting Startedはじめに

PDF改訂 1.0Jan 14, 2020906.7 KBUM11356
サインインが必要です
^{ユーザ・ガイド}
JN5189-DK006 Development Kit User Guideはじめに

PDF改訂 3Apr 15, 20212.4 MBUM11368, 中文
サインインが必要です
^{ユーザ・ガイド}
Getting Started with JN5189はじめに

HTMLFeb 24, 2020GS-JN5189
^{データ・シート}
JN5189(T)/JN5188(T): IEEE 802.15.4 low power wireless MCU
PDF改訂 1.3Jun 24, 20211.4 MBJN5189
対応品番
^{リファレンス・マニュアル}
JN5189 Coin-cell Switch

PDF改訂 0100Jan 17, 20201.2 MBRM00226
サインインが必要です
^{アプリケーション・ノート}
K32W061 High Power Support

PDF改訂 1.2 (1v2)Apr 29, 2020317.3 KBJN-AN-1252
^{アプリケーション・ノート}
Temperature-Dependent Operating Guidelines

PDF改訂 1.1Apr 28, 2020205.2 KBJN-AN-1264
^{アプリケーション・ノート}
Calculating 802.15.4 Data Rates

PDF改訂 1.4Apr 28, 2020385.9 KBJN-AN-1035
^{ファクト・シート}
JN5189: High Performance, Ultra-low power MCU for Zigbee and OpenThread with built-in NFC option

PDF改訂 1Feb 20, 2020230.9 KBJN5189_88FS, 中文

全て表示

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

1 ハードウェア提供

^{評価・開発ボード}
JN5189 USB Dongle for Zigbee and Thread network

OM15080-JN5189類似

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1 設計・ファイル

^{Design Tool}
JN-RD-6054-JN5189 Design Files

ZIP改訂 0Feb 26, 2020 13:16:0016.0 MBJN5189_DESIGN_FILES
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

4 ソフトウェア・ファイル

^{接続ソフトウェア}
Test Tool for Connectivity Products

EXE改訂 12.9.2.2Oct 2, 2020 08:29:0092.4 MBTest_Tool_12.9.2.2
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{使用例とクイック・スタート・ソフトウェア}
MCUXpresso SDK - SDK Builder

EXTERNAL改訂 1.0Mar 2, 2017 13:05:00MCUXPRESSO-SDK

ダウンロード
^{開発IDEと構築ツール}
MCUXpresso統合開発環境 (IDE)

ダウンロード・オプション
^{ソフトウェア開発リソース}
JN5189 Manufacturing package

ZIP改訂 6Feb 24, 2020 11:58:0016.0 MBJN-RD-6054-JN5189
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
