EasyEVSE開発プラットフォーム（Linux OS、Wi-Fi 6）

EV-CHRG-STN-MPU 製造開始前

画像にカーソルを合わせると拡大表示されます。

EasyEVSE開発プラットフォームは、充電ステーションとEV間の充電制御セッションを迅速にシミュレートするためのソフトウェア、ボード、ケーブル、設計ファイル、および詳細手順を提供します。このモジュール型のスケーラブルなプラットフォームは、セキュアなワイヤレス・クラウド接続、正確なエネルギー課金、安全な制御、ワンタップNFC認証、およびHomePlug Green PHYを介したISO 15118電力線通信を開発するための基盤となります

特長

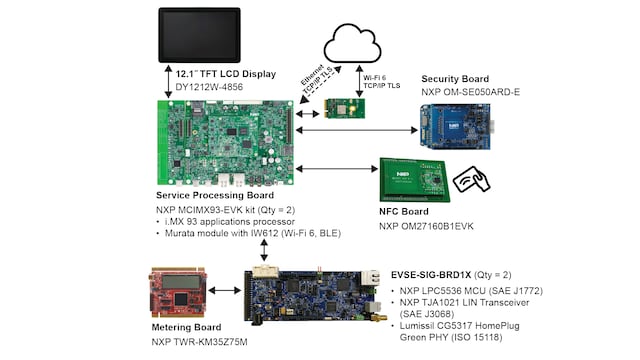

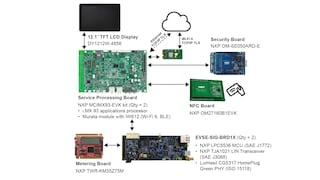

ハードウェア

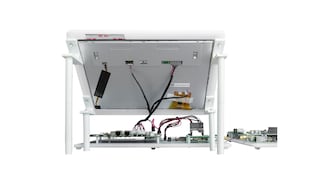

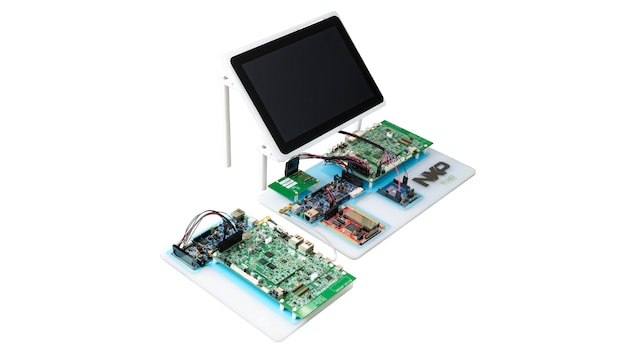

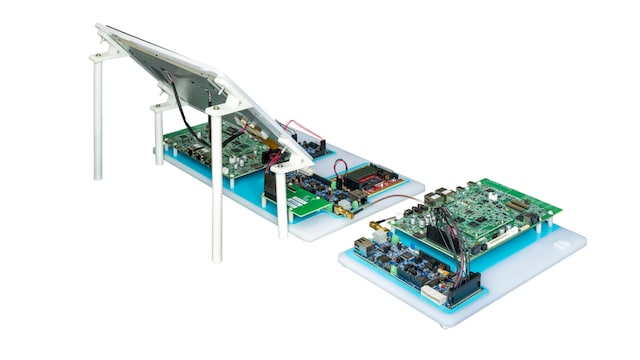

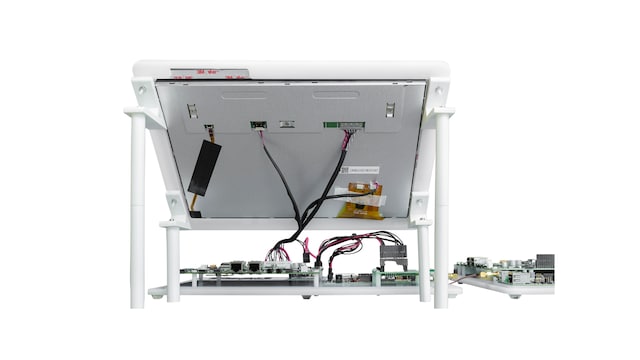

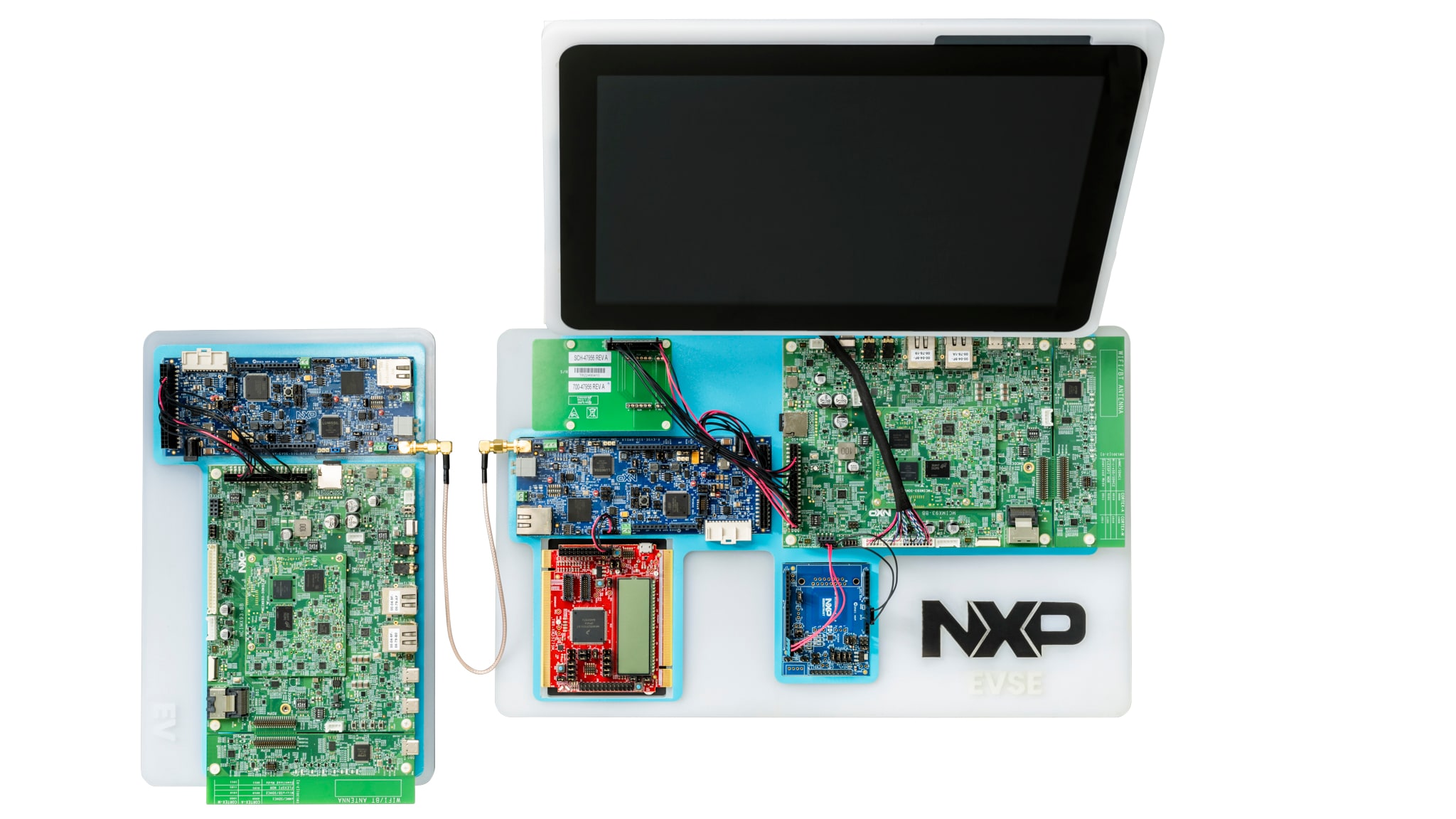

  • このソリューションは、以下のハードウェアを含む、配線済みかつ事前テスト済みのすぐに使用できるキットとして出荷されます。
    • MCIMX93-EVKボード x 2（NXP IW612チップセット搭載のMurata製LBES5PL2ELモジュールを含む）（Wi-Fi 6、BLE 5.2）
    • EVSE-SIG-BRD信号ボード x 2（SAE J1772制御パイロット用のPWM搭載NXP LPC55S36 MCU、SAE J3068用のNXP TJA1021BT LINトランシーバ、ISO 15118用のLumissil CG5317 HomePlug Green PHYなど、さまざまなEV充電制御プロトコルをサポートするマイクロコントローラとトランシーバを搭載）
    • OM-SE050ARD-E EdgeLock SE050開発ボード
    • TWR-KM35Z75Mメータリング・ボード
    • OM27160B1EVK NFC開発キット
    • DY1212W-4856 12.1インチTFT LCDディスプレイ（LVDS コネクタ付き）（タッチ・パネル）
    • ケーブル x 10
    • 電源 x 3
    • アクリル樹脂製マウント x 2

ソフトウェア

  • このソリューションには、特定のアプリケーション・ソフトウェアに加え、フル機能のEVSEを評価、実行し、さらなる開発を進めるために役立つその他のツールが含まれています
  • 以下を含む無償のサンプル・ソフトウェアをリンクからダウンロードできます。
    • MPUのサンプル・ソース・コード：
      • EasyEVSE Yoctoマニフェスト
      • イメージをビルドするためのレシピを含むEasyEVSE Yoctoメタレイヤ
      • EasyEVSE Linuxユーザー空間アプリケーション
    • KM MCUのサンプル・ソース・コード：
      • TWRKM3x7xボード用メータリング・プロジェクト
    • Azure IoT Centralテンプレート
      • EasyEVSEアプリケーション・テンプレートの共有可能リンク (EVSEAppShareLink)
      • EasyEVSE IoT Central JSONファイル

ドキュメント

  • 簡単なセットアップによるEasyEVSEの起動方法が記載されたユーザー・ガイド
  • 開発プラットフォームの詳細な使用方法が記載されたユーザー・マニュアル
  • 上の [始めましょう] ボタンをクリックして、詳しい手順を視聴可能

供給状況

  • 以下の「購入オプション」セクションに示される1つの品番からキット全体を注文できます

もっと見る

購入オプション

EVSE-IMX93-Image

クリックして展開

  • EVSE-IMX93

  • NXP EasyEVSE Development Platform (i.MX 93, Linux OS, Wi-Fi 6).

  • キットの内容

    • Murata Wi-Fiモジュール (IW612) を搭載したMCIMX93-EVK x 2
    • EVSE-SIG-BRD1X信号ボード x 2
    • DY1212W-4856ディスプレイ（LVDS、タッチ）
    • OM-SE050ARD-E EdgeLock SE050ボード
    • TWR-KM35Z75Mメータリング・ボード
    • OM27160B1EVK NFCキット
    • ケーブル x 10、電源 x 3、アクリル x 2
  • $3900.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
