UWBアプリケーション向けVivaldiアンテナ

LID2509

画像にカーソルを合わせると拡大表示されます。

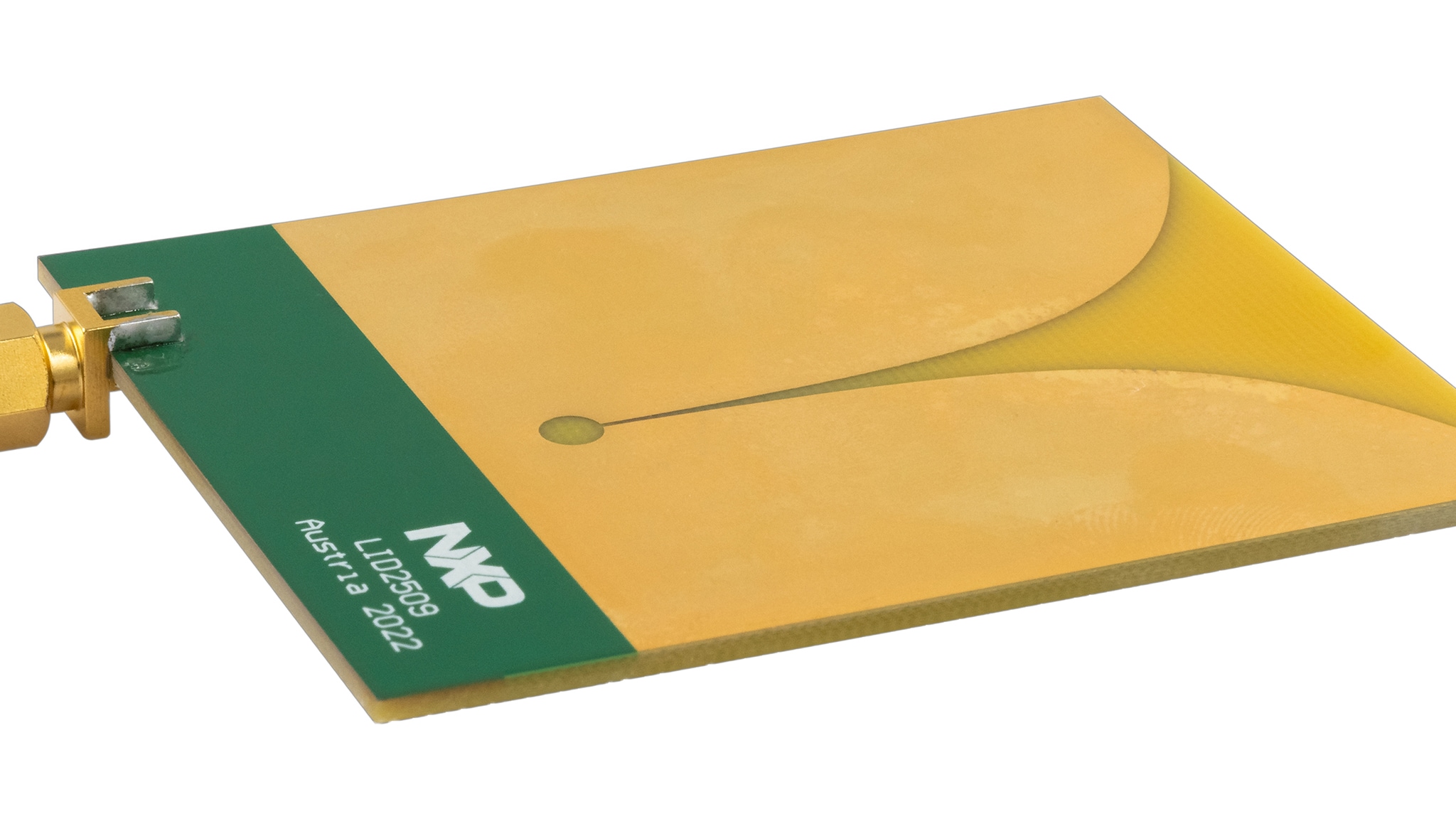

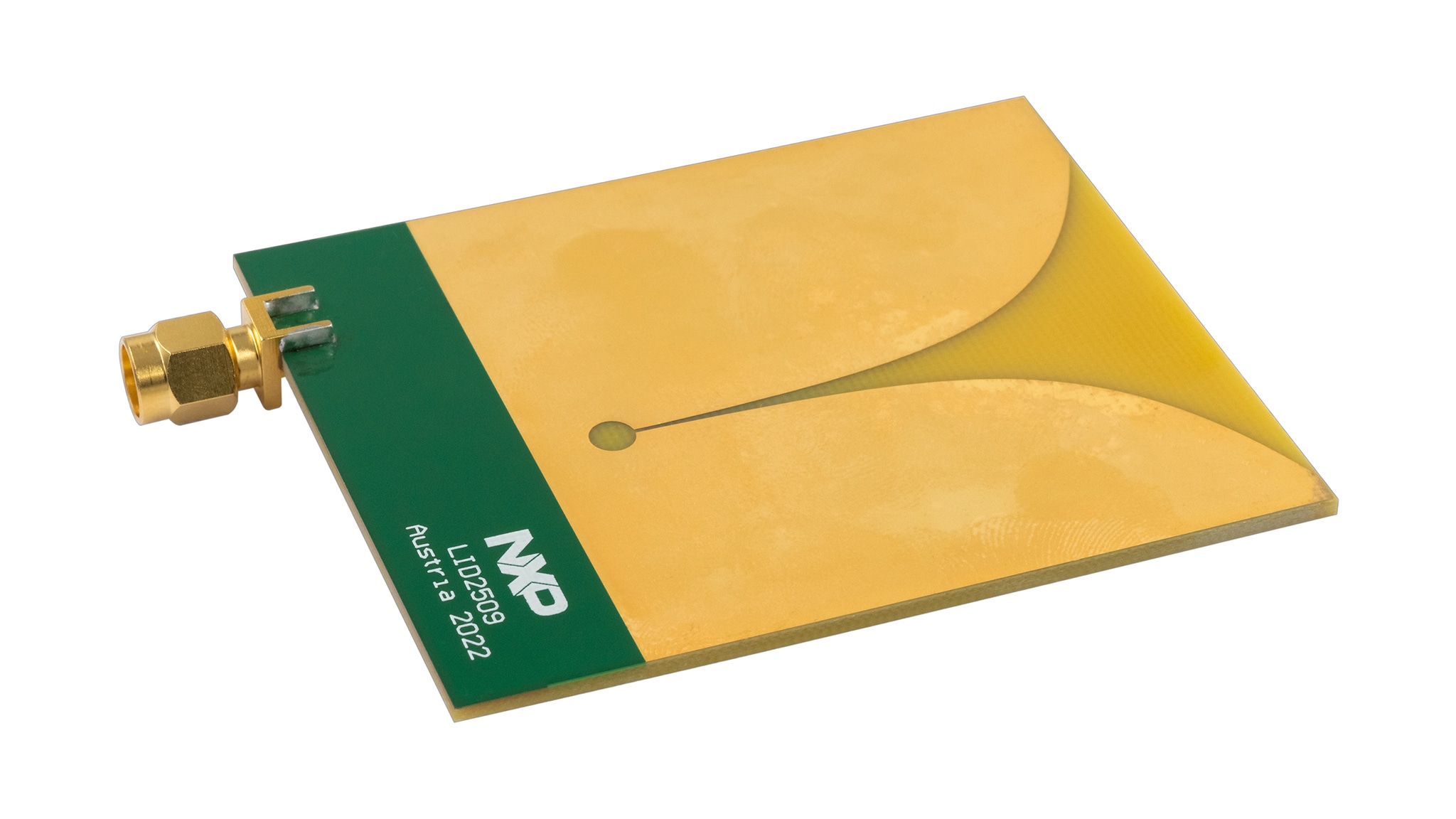

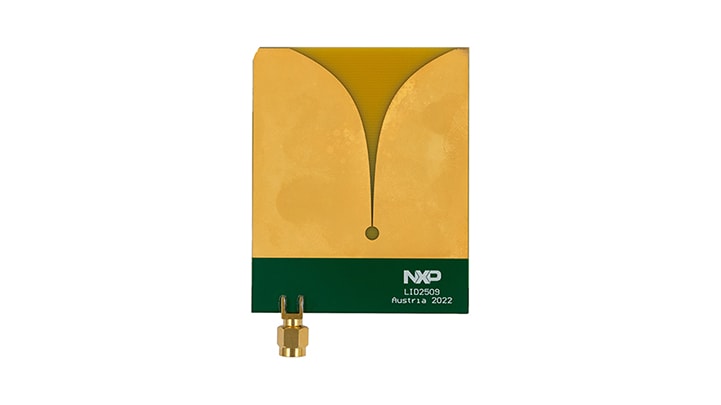

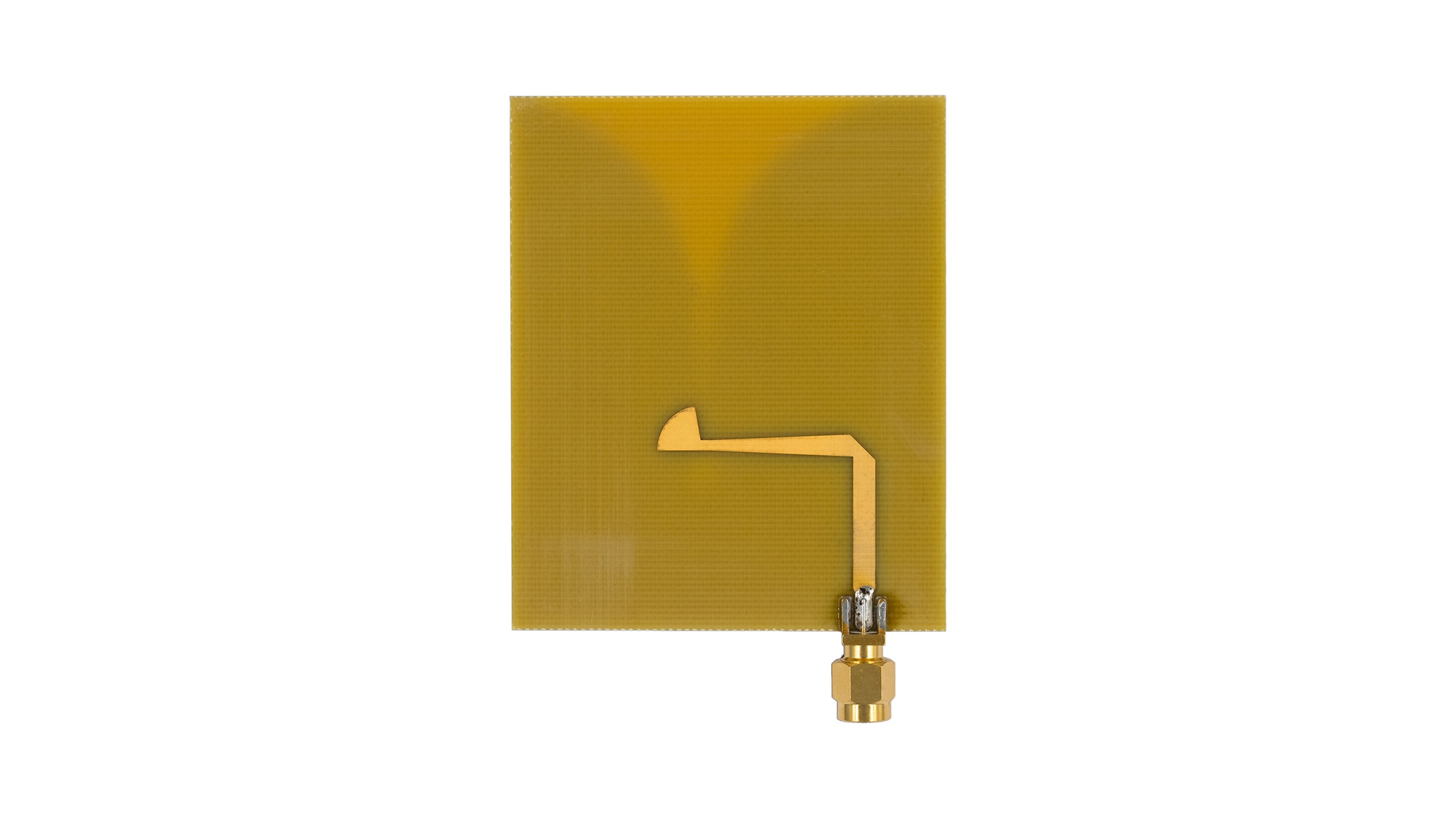

LID2509は、3.5 GHz～9 GHzの周波数範囲をカバーする直線偏波のVivaldiアンテナです。そのため、ほとんどのUWBチャネルでの動作に適しています。LID2509は約6 dBiの利得を持つ指向性アンテナで、UWBレーダー測定用に設計されていますが、UWB測距や、同じ帯域幅で動作する他の無線テクノロジにも使用できます。このアンテナは、マイクロストリップ・ラインへの移行時に使用するエッジ取り付けSMAコネクタ用のランディング・パッドを備えています。

アンテナのパラメータは、アンテナ・サイズ、利得、帯域幅の間のバランスを考慮して選択されています。

このアンテナは、NCJ29D6カスタマー・デモ・ボードを使用したレーダー・アプリケーションに推奨されるUWBアンテナです。

対応製品

ワイヤレス・コネクティビティ

Trimension® UWB

  • NCJ29D5: Trimension™ NCJ29D5：車載アプリケーション向けUWB IC

特長

主な特長

  • SMAコネクタ
  • Vivaldi UWBアンテナ
  • 指向性放射パターン

購入オプション

LID2509-Image

クリックして展開

  • LID2509
    アクティブ

  • Vivaldi Antenna for UWB Applications.

  • キットの内容：

    • SMAコネクタ
    • Vivaldi UWBアンテナ
    • 指向性放射パターン
  • の数量に対して 1
