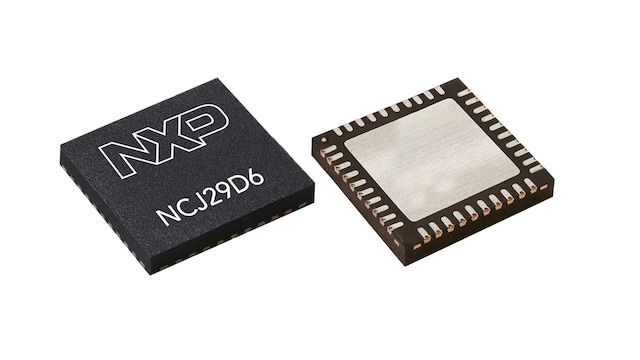

Trimension™ NCJ29D6：車載測距およびレーダー・アプリケーション用セキュアUWB IC

NCJ29D6
アクティブ

画像にカーソルを合わせると拡大表示されます。

Trimension™ NCJ29D6は、IEEE 802.15.4 HRP UWB PHYおよびIEEE 802.15.4z BPRF/HPRF UWB PHYに準拠した完全統合型のシングルチップ低消費電力インパルス無線UWBトランシーバICです。車載環境でのセキュアな測距用途やレーダー用途に適した設計となっています。

NCJ29D6は、安全で真にハンズフリーなカー・アクセスを実現するデジタル・キー機能をサポートしながら、さらにレーダー機能によってそれを強化しています。それにより、子ども置き去り検知 (CPD: Child Presence Detection) や、キック検知によるトランクへのアクセスなどのアプリケーションを実現できます。測距とレーダーのサポートを組み合わせたNCJ29D6は、システムの価値を最大限に高めながら、システムのコストを削減します。

ブロック図

NCJ29D6

NCJ29D6-BD
図を取得する PDF

特長

一般的な機能

  • IEEE 802.15.4の上位互換性と下位互換性

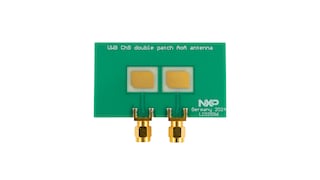

  • デュアル・アンテナ・インターフェースによるアンテナ・ダイバーシティ、最大比合成、到来角度推定
  • 測距とレーダーのサポートを組み合わせてシステム・コストを大幅に削減
  • NXPのレーダー感度増強テクノロジによるクラス最高の全二重UWBレーダー
  • クラス最高レベルの干渉（Wi-Fi）耐性
  • Arm® Cortex®コアとCAN FDコントローラを内蔵
  • CCCおよびFiRa準拠のオールインワンMACソフトウェアを別途提供

NCJ29D6比較表

品番 説明
NCJ29D6AHN セキュア・レンジング（スマート・アクセス/デジタル・キー）および短距離レーダーをサポート、オンチップCCC/FiRa MAC搭載
NCJ29D6AHN-H スマート・アクセス（デジタル・キー）および短距離レーダーをサポート、オンチップCCC/FiRa MAC搭載、Ch10+Ch12のサポートを含む
NCJ29D6BHN セキュア・レンジング（スマート・アクセス/デジタル・キー）をサポート、オンチップCCC/FiRa MAC搭載
NCJ29D6BHN-H セキュア・レンジング（スマート・アクセス/デジタル・キー）をサポート、オンチップCCC/FiRa MAC搭載、Ch10+Ch12のサポートを含む

購入/パラメータ

2 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

パッケージタイプ

パッケージ端子数

NCJ29D6AHN

アクティブ

HVQFN40

40

NCJ29D6BHN

アクティブ

HVQFN40

40
