TEA2226ATプログラミング・ボードおよび開発サンプル

TEA2226DK1009

画像にカーソルを合わせると拡大表示されます。

TEA2226ATは、90 W～1000 Wの出力電力に対応する、高効率共振電源用のデジタル・コンフィギュラブルLLCコントローラです。

低消費電力のバーストモードを使用することにより、低負荷時の高効率性を実現しています。TEA2226ATは共振キャパシタ電圧を制御パラメータとして使用するため、出力電力に関する正確な情報を持ちます。

この情報を使用することで、異なるスイッチング・モード間の転移点を定義します。

さらに、Xキャパシタ放電機能が内蔵されており、外付けコンポーネントを追加する必要がありません。

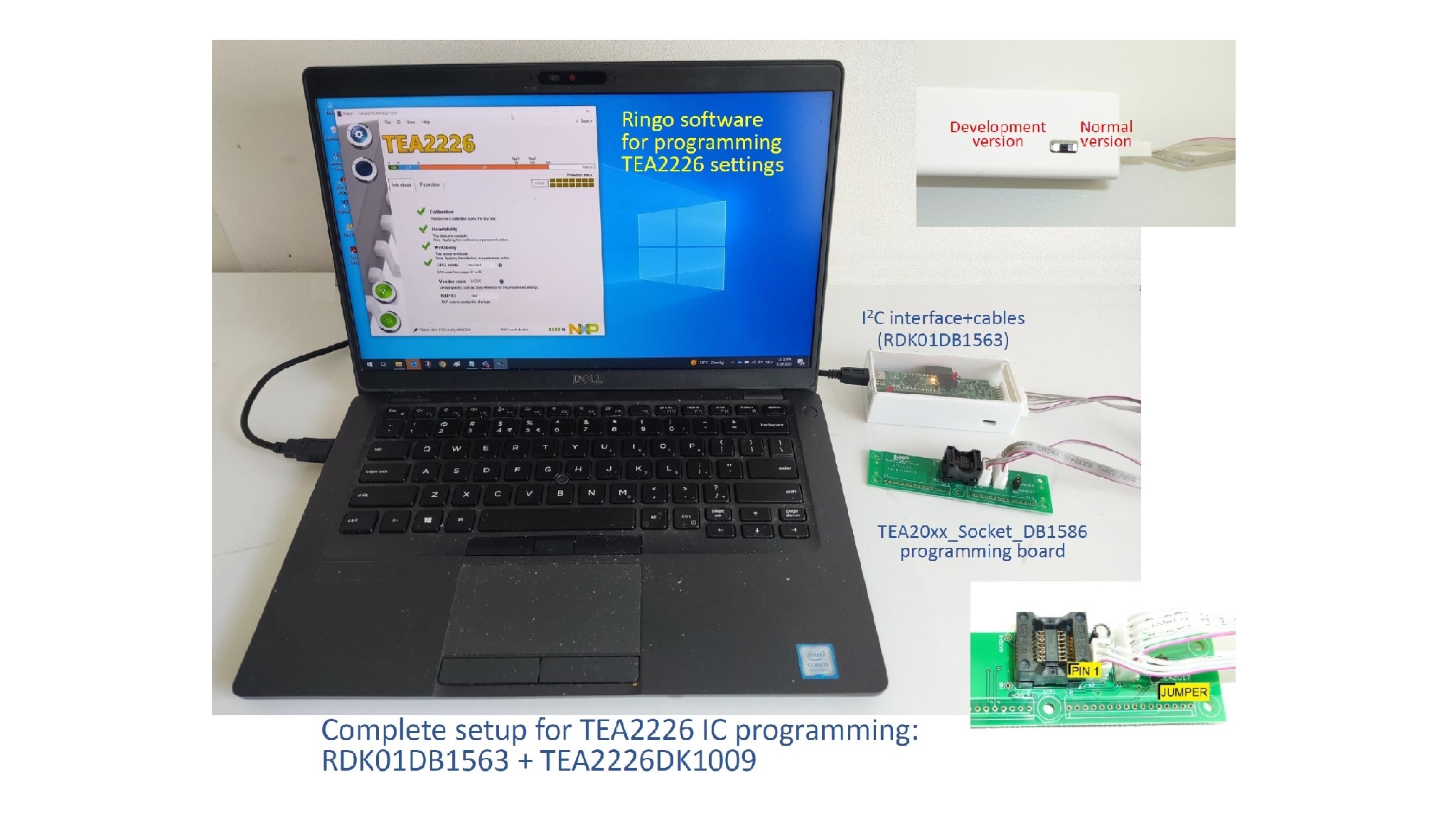

TEA2226DK1009キットには、開発サンプルとソケット・ボードが含まれています。別売のRDK01DB1563 I²Cインターフェースと組み合わせて使用できます。

対応製品

パワーマネージメント

AC-DCコントローラ

  • TEA2226: TEA2226AT デジタル・コンフィギュラブルLLCコントローラ

特長

  • 単一の小型SO16パッケージに実装されたLLCコントローラ
  • 高電圧起動を内蔵
  • ドライバと高電圧レベル・シフタ (LS) を内蔵
  • ローサイド・ドライバの出力からハイサイド・ドライバに電源を直接供給
  • 追加の外部コンポーネントが不要なXコンデンサ放電を内蔵
  • パワー・グッド機能
  • デジタル・コンフィギュラブル

購入オプション

TEA2226DK1009-Image

クリックして展開

  • TEA2226DK1009
    アクティブ

  • TEA2226AT Programming Board and Development Samples.

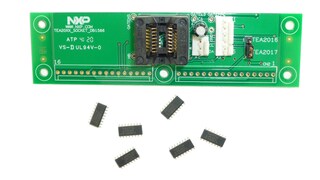

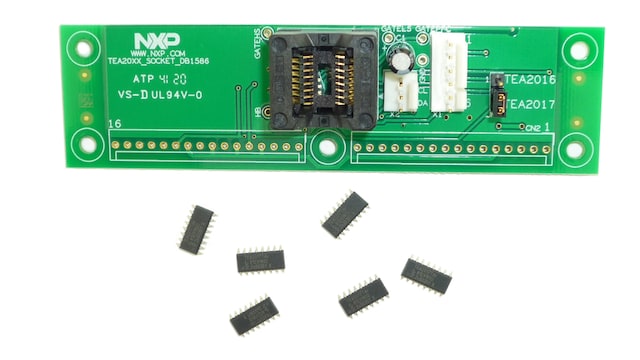

  • キットの内容：

    • TEA2226DK1009プログラミング・ボード
    • 20 ICのTEA2226AT開発サンプル
  • $50.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
