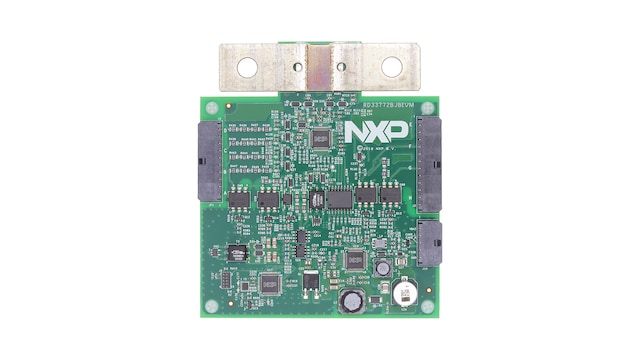

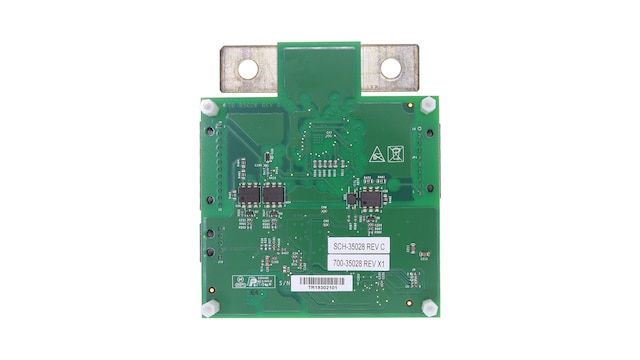

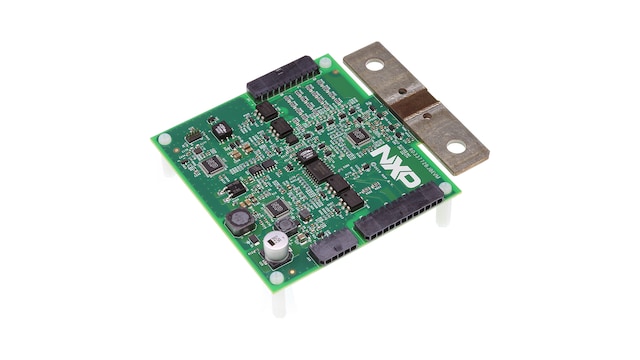

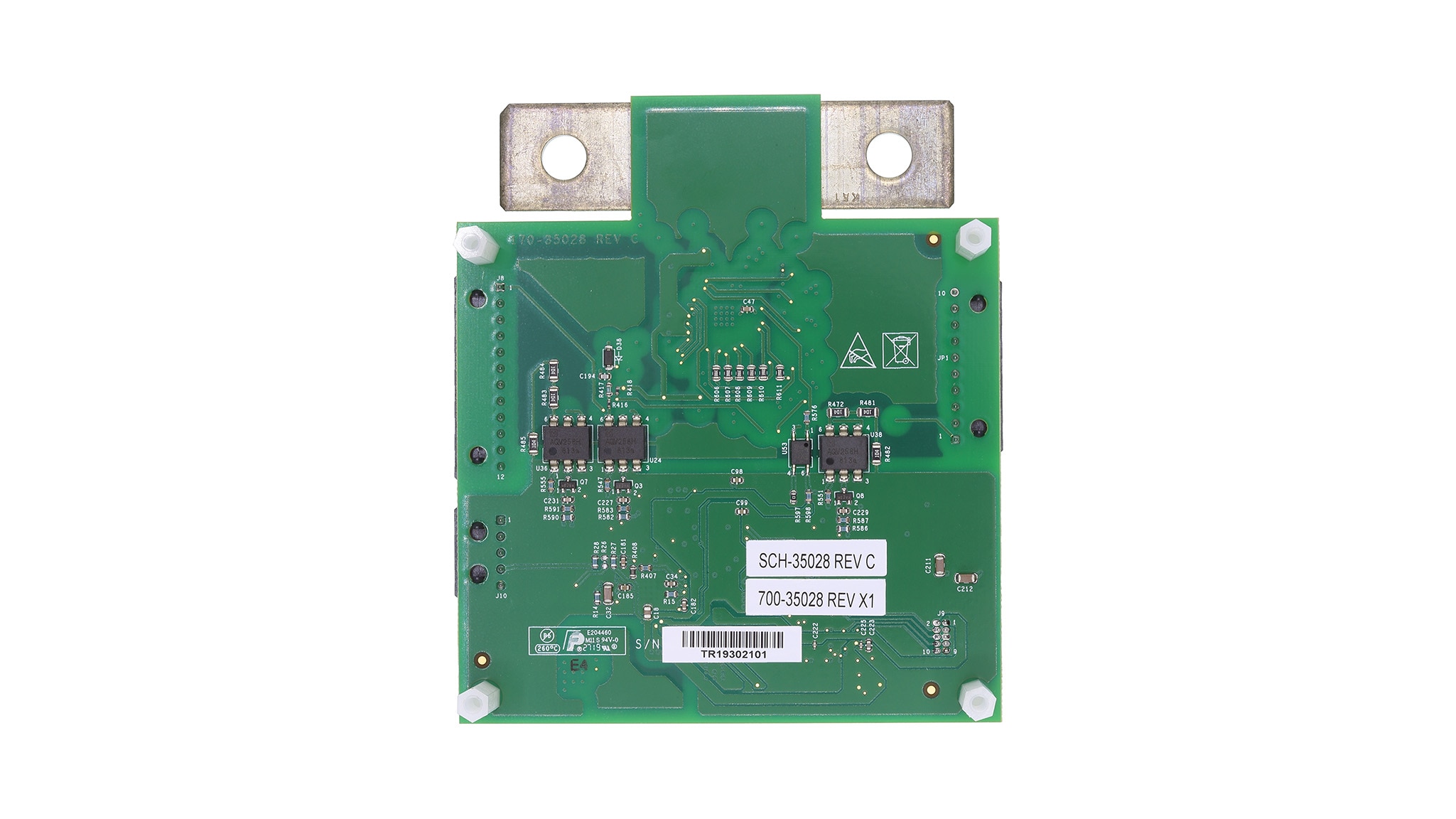

High Voltage Battery Junction Box Reference Design

RD33772BJBEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

The high voltage battery junction box reference design aims to accelerate customer project development. It is a standalone function board with high integration, smaller size, flexibility and compatibility with to e-car and e-bus.

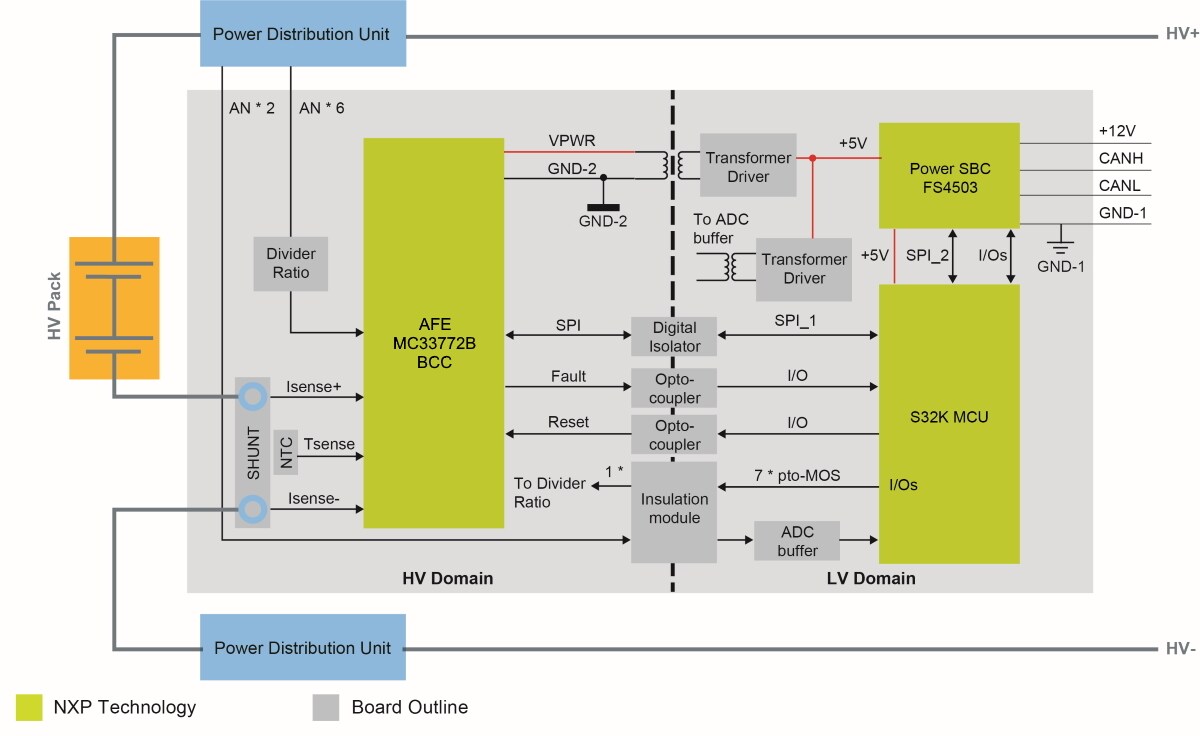

ブロック図

RD33772BJBEVM BD

RD33772BJBEVM Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

セーフティSBC

  • FS4500: CAN FDトランシーバを備えたグレード1およびグレード0のセーフティ電源システム・ベーシス・チップ

バッテリー・セルコントローラ

  • MC33772B: 6-Channel Li-Ion Battery Cell Controller IC

Features

General

  • Power supply input from 5 to 12 V
  • Up to six voltage sensing channels for high-voltage measurement
  • One current sensing channel to measure the charge current and discharge current
  • One temperature sensing channel to measure shunt resistor temperature for calibration
  • Integrated insulation resistance measurement
  • One CAN communication channel to BMU/VCU

購入オプション

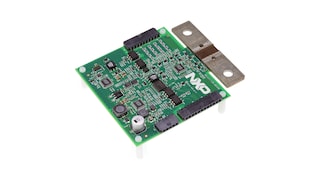

RD33772BJBEVM-Image

クリックして展開

  • RD33772BJBEVM
    アクティブ

  • High Voltage Battery Junction Box Reference Design.

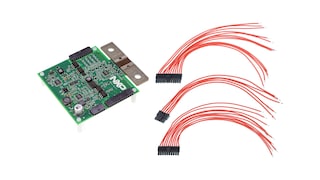

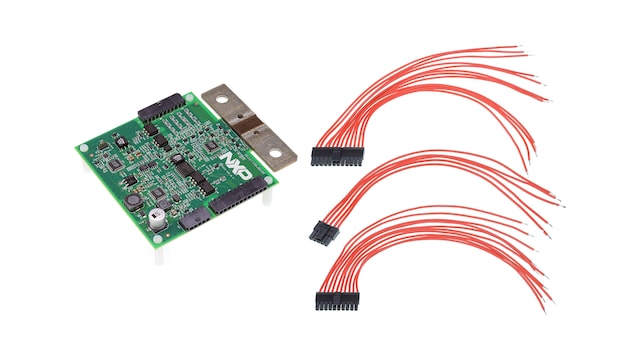

  • Kit Contains:

    • Evaluation board in an antistatic bag

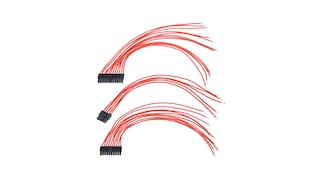

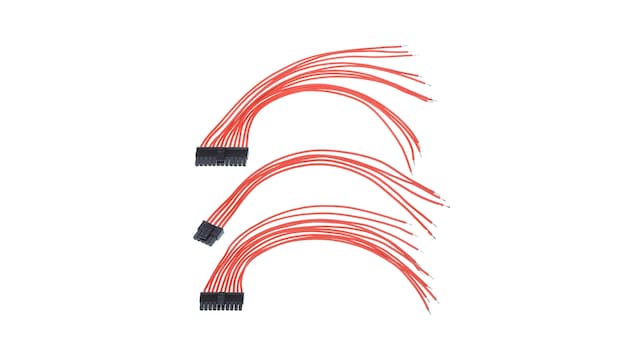

    • Cables
    • Quick start
  • $1219.23 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
