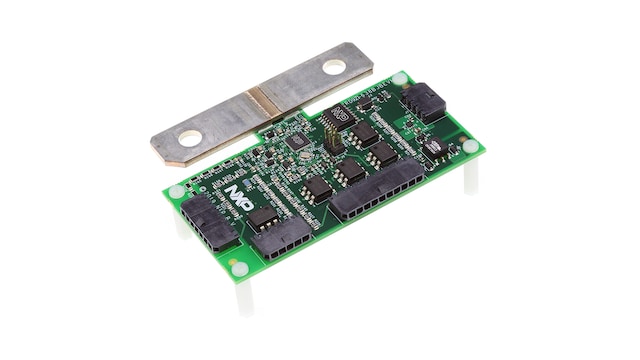

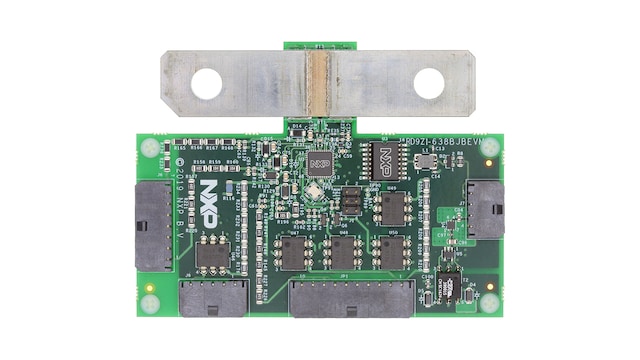

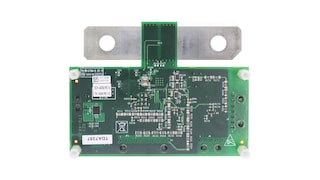

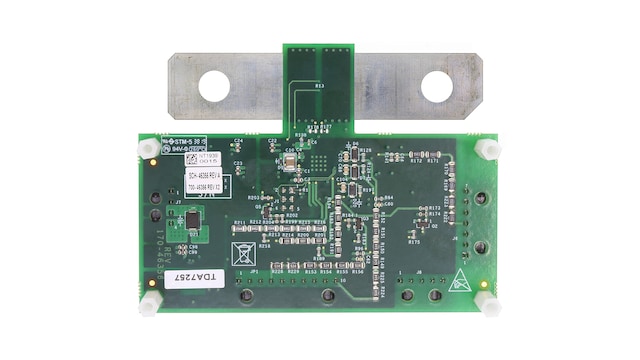

High Voltage Battery Junction Box Reference Design

RD9Z1-638BJBEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

The RD9Z1-638BJBEVM is a hardware tool for evaluation and development and is ideal for rapid prototyping of high voltage battery junction box (HV-BJB) in electronic vehicles. This board evaluates the features of the RD9Z1-638BJBEVM device and allows the user to connect to the power distribution unit (PDU) for voltage, current, temperature sensing and the contactor status diagnostic.

The RD9Z1-638BJBEVM reference design can help accelerate your project development. It is a flexible, standalone function board with high integration, a smaller size and e-car and e-bus compatibility.

ブロック図

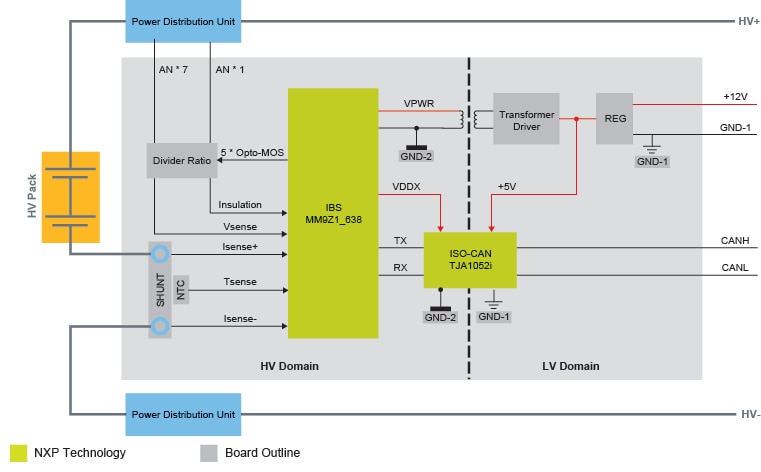

RD9Z1-638BJBEVM Block Diagram

RD9Z1-638BJBEVM Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・センサ

  • MM9Z1_638: CAN/LIN対応バッテリー・センサ

インターフェース

CAN with Flexible Data Rate

  • TJA1052IT: Galvanically-Isolated High-Speed CAN Transceiver

Features

General

  • Power supply input from 5 V to 12 V
  • Up to seven voltage sensing channels for high voltage measurement
  • One current sensing channel to measure the charge current and discharge current
  • One temperature sensing channel to measure shunt resistor temperature for calibration
  • Integrated insulation resistance measurement
  • One isolated CAN communication channel to BMU/VCU

購入オプション

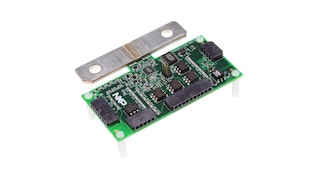

RD9Z1-638BJBEVM-Image

クリックして展開

  • RD9Z1-638BJBEVM
    アクティブ

  • High Voltage Battery Junction Box Reference Design.

  • Kit Contains:

    • Evaluation board in an anti-static bag
    • Cables
  • $924.94 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
