KV Series 3-Phase AC Induction Motor Control

THREE-PHASE-AC-INDUCTION

画像にカーソルを合わせると拡大表示されます。

The 3-phase AC induction motor (ACIM) control reference design is based on V series MCUs and provides an example for 3-phase sensorless ACIM control solutions. The reference solution features field oriented vector control (FOC) of rotor speed without any need doe a speed or position sensor, improving reliability and lowering final design cost.

ブロック図

AC Induction Motor

3-Phase AC Induction Motor Control Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

  • KV4x: Kinetis KV4x-168 MHz, High Performance Motor / Power Conversion MCUs based on Arm® Cortex®-M4
  • KV3x: Kinetis® KV3x-100–120 MHz,  Advanced 3ph FOC / Sensorless Motor Control MCUs based on Arm® Cortex®-M4

Features

  • Prototype quickly using the high-voltage development platform (HVP) for high-voltage motor control application development up to 1 kW of power.
  • Quickly build an industrial drive application with the embedded source code.
  • Uses special rotor flux observer (RFO) and model-referenced adaptive system (MRAS) speed estimation algorithms, so no position or speed sensor required.

購入オプション

TWR-KV31F120M-Image

クリックして展開

  • TWR-KV31F120M
    アクティブ

  • Tower System Development Board for Kinetis KV30 and KV31 MCUs.

  • Kit contains:

    • TWR-KV31F120M Tower® System module
    • USB cable
    • Quick Start Guide document
  • JP¥ 21,929
  • の数量に対して 1
代理店からの注文
TWR-KV46F150M-Image

クリックして展開

  • TWR-KV46F150M
    アクティブ

  • Tower System Development Board for Kinetis KV42, KV44 and KV46 MCUs.

  • Kit contains:

    • TWR-KV46F150M KV4x MCU Tower® System Module
    • Quick Start Guide
  • JP¥ 21,929
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文

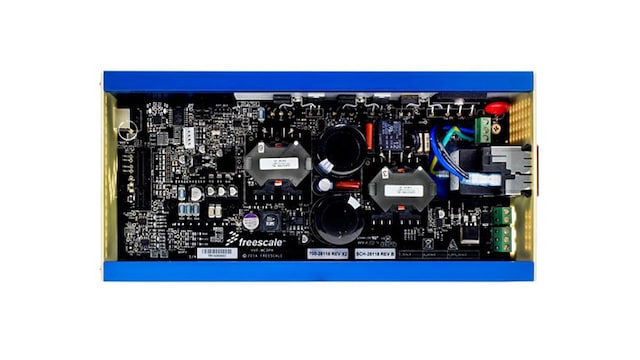

HVP-MC3PH-Image

クリックして展開

  • HVP-MC3PH
    アクティブ

  • High-Voltage Development Platform.

  • Kit contains:

    • HVP-MC3PH High-Voltage Development Platform (main board)
    • HVP-KV46F150M Controller Card
    • USB 2.0 cable, receptacle A to plug B
    • USB 2.0 cable, receptacle A to mini B
    • AC cable: USA/Canada, UK, Japan, EU
  • JP¥ 88,306
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 1
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
