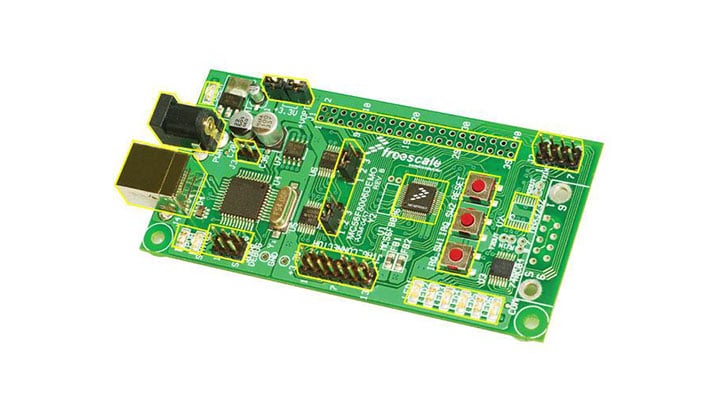

Demonstration Board for MC56F8006 Digital Signal Controller

MC56F8006DEMO アクティブ

画像にカーソルを合わせると拡大表示されます。

The MC56F8006DEMO is a cost-effective board targeting quick DSC evaluation, demonstration and debugging of the NXP® MC56F8006VLF DSC.

  • The board is equipped to handle USB communication right out of the box
  • The MC56F8006 demo board has a series of six LEDs connected to PWM channels in order to monitor signals and has a reset and two IRQ switches

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

16ビット56800E DSCコア

  • 56F800x: MC56F8006 and MCF56F8002 Digital Signal Controllers

Features

Connectivity

  • Complete pinout available including a 40-pin header compatible with all 56F80xx boards
  • MC56F8006 demo board with USB connectivity
  • Serial Communications port ready for RS-232

Power Management

  • Supply voltage options from USB connector, direct power supply in J1 and using standard power jack

Debug

  • JTAG control and debug of MC56F8006
  • BDM control and debug of MC9S08JM60

Components

  • 6 LEDs, connected to PWM channels

購入オプション

MC56F8006DEMO-Image

クリックして展開

  • MC56F8006DEMO
    アクティブ

  • MC56F8006 DEMO BOARD.

    • MC56F8006DEMO-T (Recommended)
      • DVD Getting Started with MC56F8006/2
        • Free CodeWarrior Development Studio for 56F800/E DSC, Special Edition (32 KB code size limit)
        • Device and board Resources
        • Seven different MC56F8006 demo labs including LED flashing demonstration, USB Serial, Freemaster and FIR labs.
      • USB TAP
      • USB cable
      • MC56F8006DEMO-T Quick Start Guide
      • NXP warranty card
    • MC56F8006DEMO
      • DVD Getting Started with MC56F8006/2
        • Free CodeWarrior Development Studio for 56F800/E DSC, Special Edition (32 KB code size limit)
        • Device and Board Resources
        • Seven different MC56F8006 demo labs including LED flashing demonstration, USB Serial, Freemaster and FIR labs.
      • USB cable
      • MC56F8006DEMO Quick Start Guide
      • NXP warranty card
  • JP¥ 7,212
  • の数量に対して 1
代理店からの注文
MC56F8006DEMO-T-Image

クリックして展開

  • JP¥ 21,929
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
