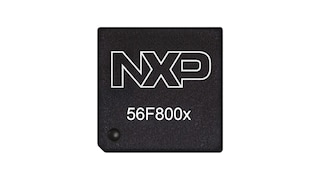

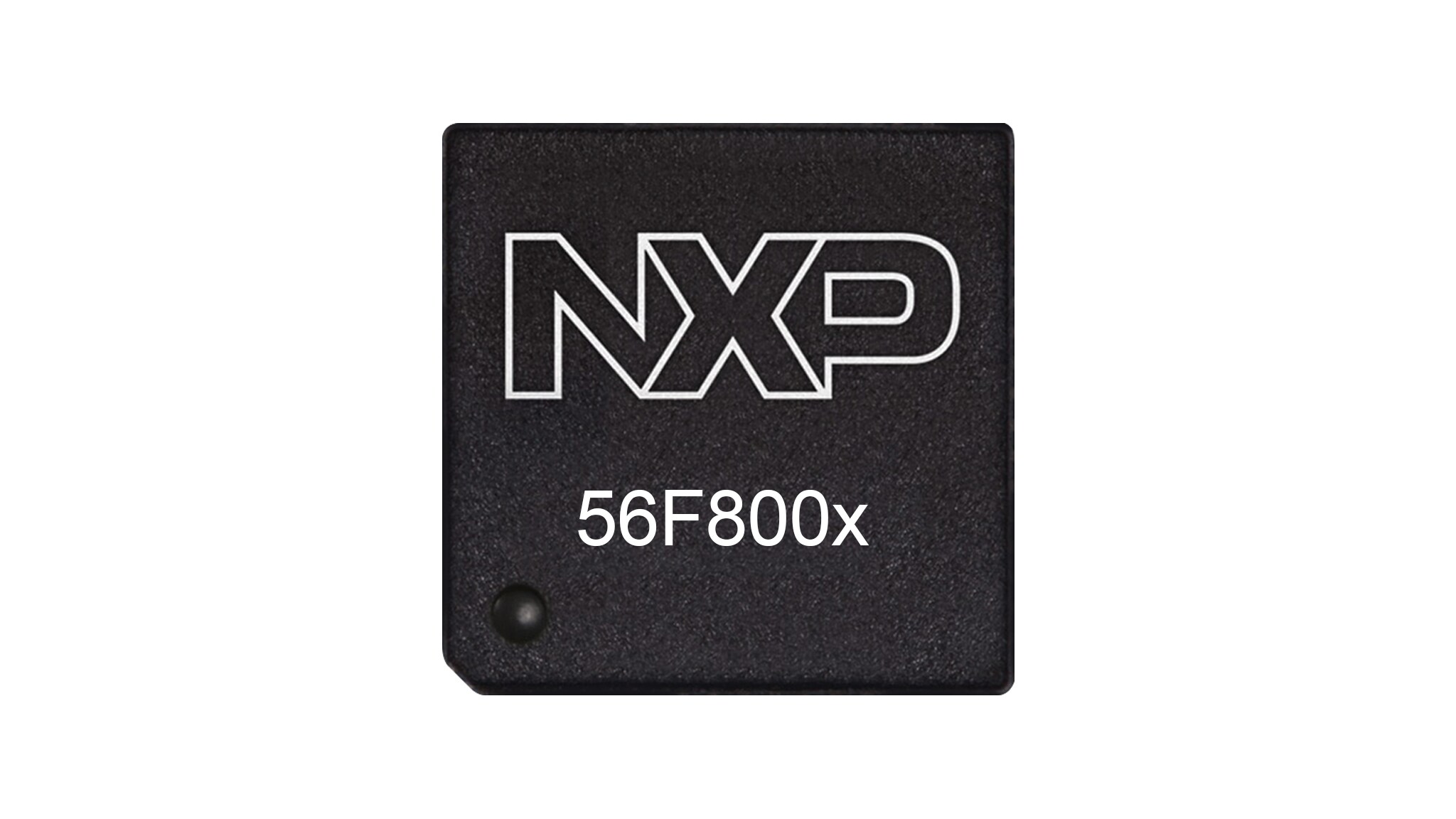

MC56F8006 and MCF56F8002 Digital Signal Controllers
The NXP® MC56F800x family of digital signal controllers (DSCs) offer the functionality of a microcontroller with a flexible set of peripherals. The entry-level MC56F8006 and MCF56F8002 DSCs provide cost-effective solutions for mathematically intensive, power-sensitive, real-time control applications.
- Integrated peripheral set improves performance while reducing external component count and overall costs
- Includes sophisticated power management features
- Allows for straightforward generation of efficient, compact DSP and control code
- Cost-effective development tools simplify and accelerate time-to-market
製品詳細

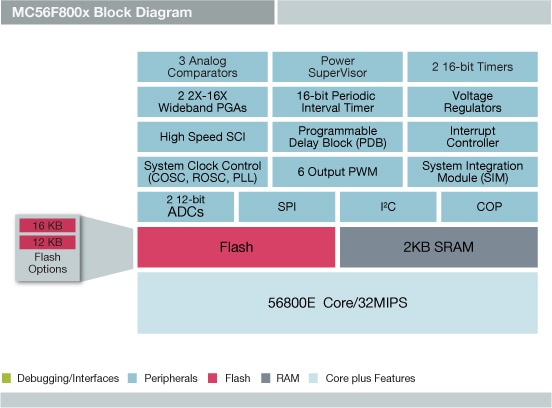

ブロック図
Features
- Single-cycle 16 × 16-bit parallel multiply-accumulate module (MAC)
- Four 36-bit accumulators, including extension bits
- Two 2x-16x PGAs (programmable gain amplifiers)
- Three analog comparators
- Two 12-bit (ADCs)
- Six output pulse width modulation with programmable fault capability
- Two 16-bit timers, one 16-bit periodic interval timer, programmable delay timer
- Ultra-low-power operation (nine different power modes)
- This product is included in NXP®.s product longevity program, with assured supply for a minimum of 10 years after launch
対象アプリケーション
- Consumer
- Refrigerators
- Room Air Conditioning System
- Cooking Products
- Dishwashers
- Industrial
- Off-Grid Solar Power Inverters
- Commercial Solar Power Inverters
- Residential Solar Power Inverters
- Ambient Lighting Control
- Power Supply
- Instrumentation
- Medical/Healthcare
- Hearing Aids
- Ultrasound
- Motor Control
- Brushless DC (BLDC) Motor
- Switched Reluctance Motor
- Stepper Motor
- Permanent Magnet Synchronous Motor
- 3-Phase AC Induction Motor
- 1-Phase AC Induction Motor
Consumer
- Refrigerators
- Room Air Conditioning System
- Cooking Products
- Dishwashers
Industrial
- Off-Grid Solar Power Inverters
- Commercial Solar Power Inverters
- Residential Solar Power Inverters
- Ambient Lighting Control
- Power Supply
- Instrumentation
Medical/Healthcare
- Hearing Aids
- Ultrasound
Motor Control
- Brushless DC (BLDC) Motor
- Switched Reluctance Motor
- Stepper Motor
- Permanent Magnet Synchronous Motor
- 3-Phase AC Induction Motor
- 1-Phase AC Induction Motor
関連製品
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 37 ドキュメント
-
ファクト・シート
MC56F8006/2 Fact Sheet注目
-
リファレンス・マニュアル
DSP56800E and DSP56800EX - Reference Manual注目
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 7 ハードウェア提供
-
-
エミュレータ、プローブ、プログラマUniversal Multilink開発インターフェース
-
エミュレータ、プローブ、プログラマPEmicro Cyclone programmer
-
エミュレータ、プローブ、プログラマPEmicro Cyclone FX programmer
-
エミュレータ、プローブ、プログラマUSB TAP for ONCE DSC
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 14 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
Sensorless BLDC Control on MC56F8006
-
BSPとデバイスドライバ
FreeMASTER Communication Driver 2.0 (DSC, S08, S12, S16, MPC)
-
スニペット、ブート・コード、ヘッダ、モニタなど
Example to develop Power and Motor control application on MC56F8006
-
ライブラリ
Freescale Embedded Software Library 1.0 for DSC56F8000
