NMH1000 超低消費電力、低電圧磁気スイッチ
詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。

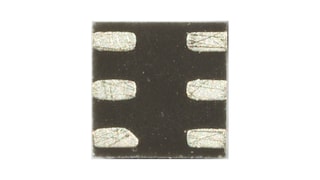

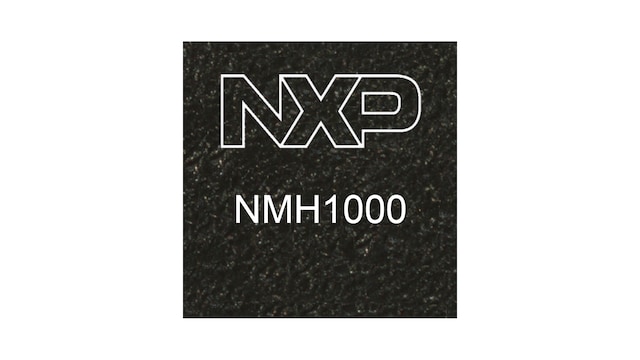

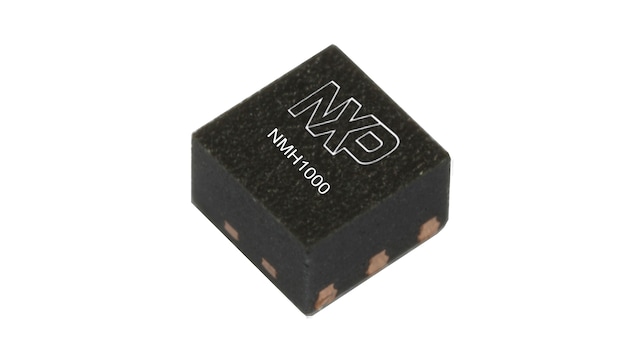

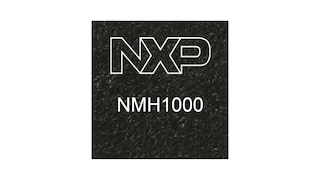

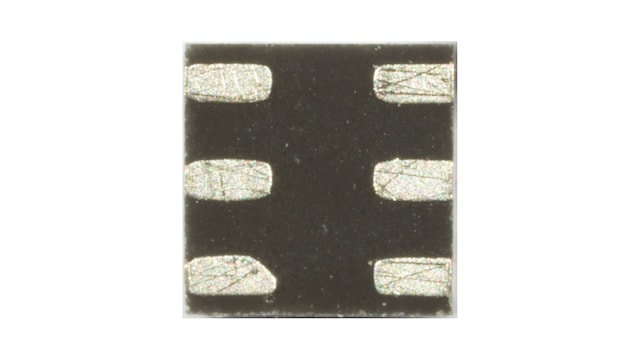

NMH1000は、小型のDFN 1.4 x 1.4 x 0.85 mmパッケージを採用し、低電流、低動作電圧のI²Cモードまたはスタンドアロン・モードで動作する、超低消費電力モノリシック・ホール効果磁界センサです。
このセンサは、アプリケーションPCBの平面に直交し、センサの上下面を通過する垂直磁界に対して最も敏感です。地球の固有の背景磁界から最大BGmaxまでの範囲の磁界が入力となります。周囲の磁界がユーザー定義の検出しきい値より大きい場合に、出力がアサートされます。I²Cモードでは、磁界の値を外部に通知することができます。
製品詳細
特長
システムの特長
- 電源電圧範囲：1.2 V～3.6 V
- 消費電流：75 nA @ 1 Hz
スタンドアロン・モード
- しきい値選択用3ステート・ハードウェア・ピン（70、140、または210ガウス）
- サンプル・レート選択用3ステート・ハードウェア・ピン（0.1 Hz、1 Hz、10 Hz）
I²Cモード
- しきい値選択用データ・ビット
- サンプル・レート選択用データ・ビット（0.1 Hz～100 Hz）
