USB Type-Cアプリケーション向けCCロジック
PTN5150は、USB Type-Cコネクタのアプリケーションをサポートする小型で薄型の低消費電力CCロジック・チップで、CC (Configuration Channel) 制御ロジックの検出と表示機能を備えています。これらの機能は、Type-Cケーブルのホスト側とデバイス側の両方でUSB Type-Cコネクタを使用できるようにします。また、USB Type-Cの仕様で定義されているType-CとレガシーUSB間のケーブルおよびアダプタをサポートできます。PTN5150は自律的に動作することも、I²Cバス・インターフェースを経由でコントローラに接続することも可能です。
PTN5150は、外部構成ピンまたはI²Cインターフェースを介して、デュアル・ロール、ホスト、またはデバイス・モードに構成できます。CC制御ロジック検出および表示ブロックは、DFPのアドバタイズメントに関して3つの電流モード（デフォルト電流500 mA/900 mA、中電流1.5 A、高電流3.0 A）をサポートします。UFPのアドバタイズメントの場合、制御ロジックは、異なるプルアップRpの電流ソースを備えたDFPが接続されているかどうかを検出します。加えて、CC1/CC2ピンにRaがあるかどうかを検出します。プラグの向きが検出されると、ピンIDはPTN5150がホストとデバイスのどちらのロールで動作しているかを示し、その他のステータスもI²Cレジスタに反映されます。
製品詳細
特長
主な特長
- 既存のチップセットを備えたType Cコネクタをサポート
- USB Type-C Rev 1.1準拠
- レガシーOTGハードウェアおよびソフトウェアとの互換性
- プラグ、向き、ロール、充電電流の検出をサポート
- OTGアプリケーション向けのUSB-IDピン
- ファストモードをサポートするI²Cバス・インターフェース
CC制御ロジックの検出および表示
- DRP (Hi-Z)、UFP（Low）、DFP（High）設定用のPORT入力ピン
- PTN5150がUFP（デバイス）のロールで動作しているときの電流モード検出： デフォルト電流モード（0.5 A/0.9 A未満）、中電流モード（1.5 A未満）、高電流モード（3.0 A未満）
- ホスト・モードでデフォルト・モードと高電流モードをサポートする高精度Rp電流ソースを内蔵：80 μAのデフォルト電流モード、180 μAの中電流モード、330 μAの高電流モード
- UFPモードでRd抵抗を内蔵
- 詳細なポート状態とアクセサリ・モードをI²レジスタで通知
- I²CのVCONNステータス・レジスタ0AHを介したVCONN1/VCONN2電源検出ステータスをサポート
消費電流
- 休止モード：4.5 μA
- DRPスタンバイ・モード：15 μA
- DFPスタンバイ・モード：15 μA
- UFPスタンバイ・モード：15 μA
電源：VDD = 2.7 V～5.5 V
- VBUS_DET：28 Vの絶対最大許容値
- VBUSおよびCC1/2ピンでの優れたESD保護
- JDS-001-2012準拠の7000 V HBM、JESD22-C101準拠の500 V CDMを超えるESD保護
- 100 mAを超えるJEDEC規格JESD78に対してラッチアップ試験を実施
- 動作温度範囲：-40°C～+85°C

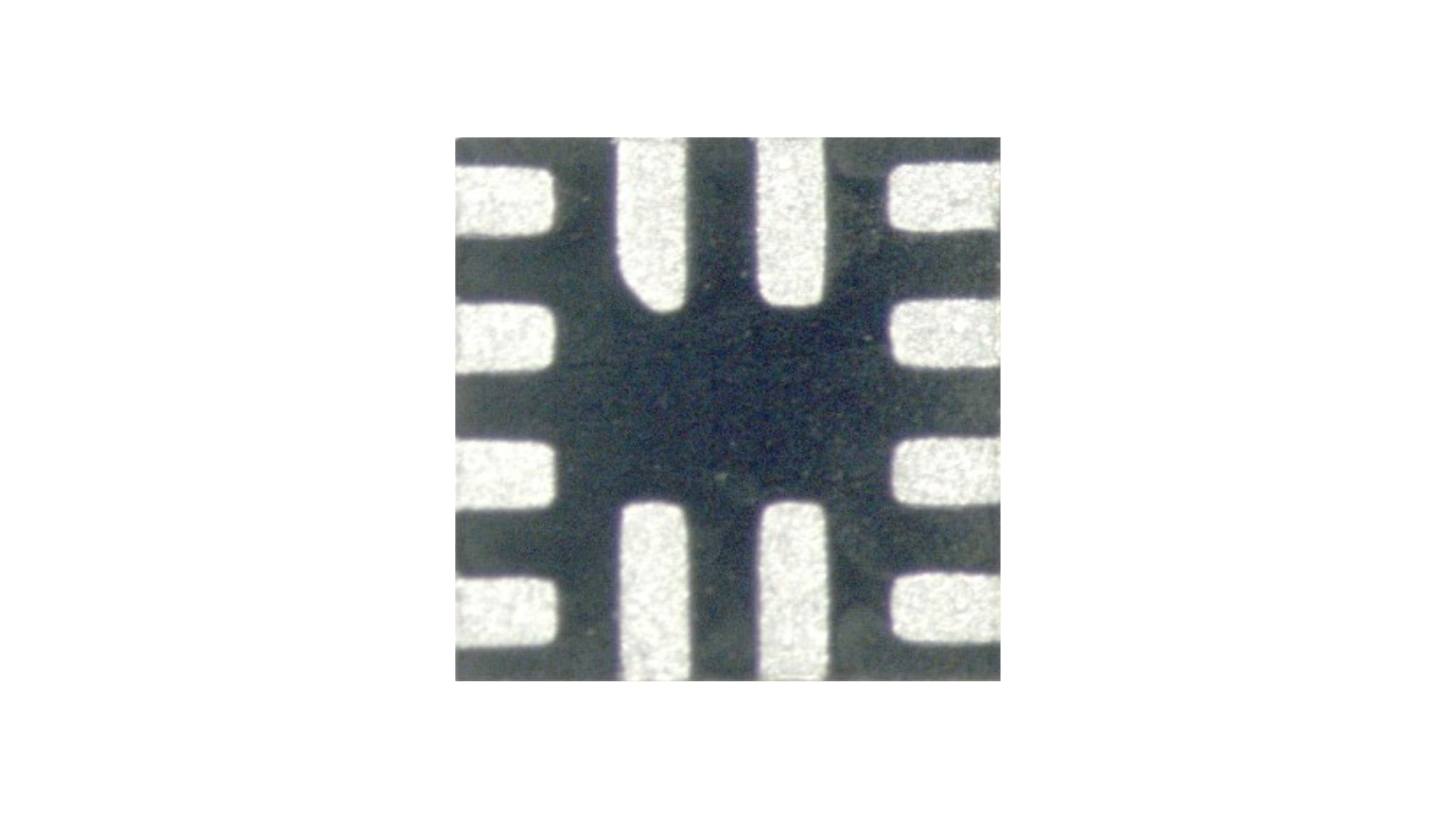

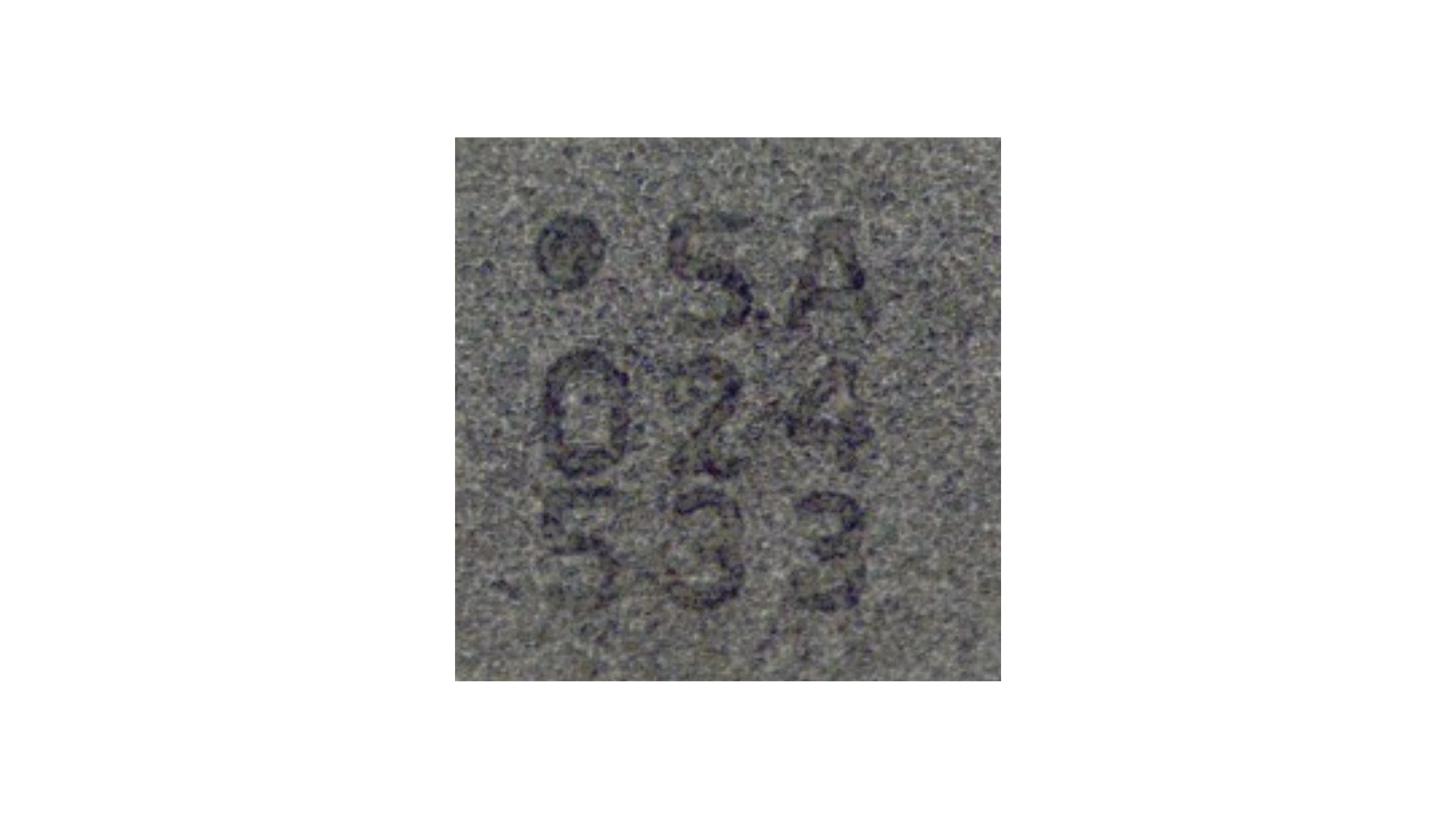

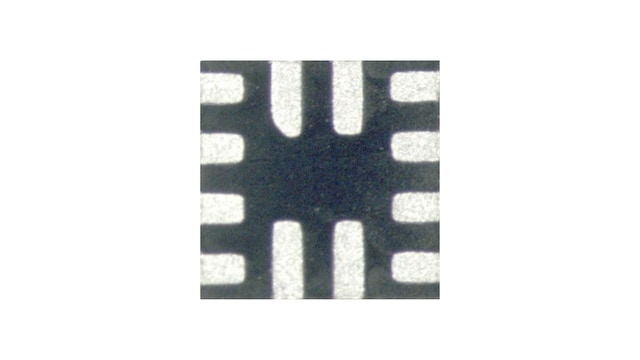

- 0.4 mmピッチ、1.6 mm x 1.6 mm x 0.35 mmのX2QFN12パッケージ
