OM13584
アクティブ -
PTN5150A-PTN36043 USB Type-C CC Logic Evaluation Kit.
キットの内容：
- デモ・ボード
- ユーザー・マニュアルおよび回路図
- アナログ・ツールボックス
- OM13584
PTN5150A-PTN36043 USB Type-C CCロジック評価キット

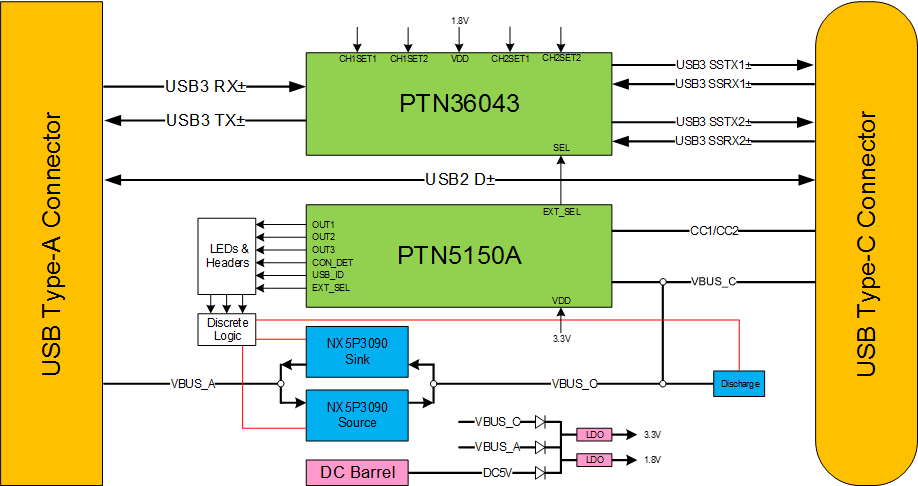

PTN5150A-PTN36043評価ボードは、DFPとUFPの両方についてUSB Type-C CC制御ロジックの動作を実証することができます。オンボードのストラッピング・オプション、またはAardvark I²Cツールなどのツールを使用したI²Cインターフェースのいずれかを介して制御できます。オンボードの各ステータスLEDは、Type-Cレセプタクルに接続されているデバイスに応じた現在の接続タイプを表示できます。Type-CアプリケーションでUSB3の5 Gbps信号のドライブ強度を拡張するよう設計された、USB3 SuperSpeedリドライバPTN34043も搭載しています。
製品詳細
特長
コネクティビティ
- USB Type-C CCロジック・コントローラ
- 調整可能なEQ/OS/DEを備えたUSB3 SuperSpeedリドライバ
- GPIOインターフェースまたはI²Cインターフェースの制御
パワー・マネジメント
- ボードはType-Aコネクタ、Type-Cコネクタ（UFP構成）、または5 VDCバレルで給電可能
- DFP電流モード検出
デバッグ
- デバッグ・アクセサリ検出
主な特長
- 向き
- ID出力
- CON_DETECT
- Type-AからType-C、およびType-CからType-Aの変換
