eUSB2-USB2リドライバ

PTN3222 アクティブ

画像にカーソルを合わせると拡大表示されます。

PTN3222デバイス・ファミリは、1ポートeUSB2-USB2リドライバのセットであり、高度なプロセス・ノードSoCを従来のレガシーUSB2インターフェースに接続できるようにします。このファミリは、市販の各種SoCに適合するようにさまざまな機能を備えた幅広いデバイスを提供しています。ファミリのオプション機能の詳細については、以下の概要表を参照してください。

ブロック図

図を選択する。:

eUSB2-USB2リドライバ

PTN3222CUK - Block Diagram

PTN3222CUKのアプリケーション・ブロック図

PTN3222CUK - Applications Block Diagram
図を取得する PDF

特長

パッケージ・オプション

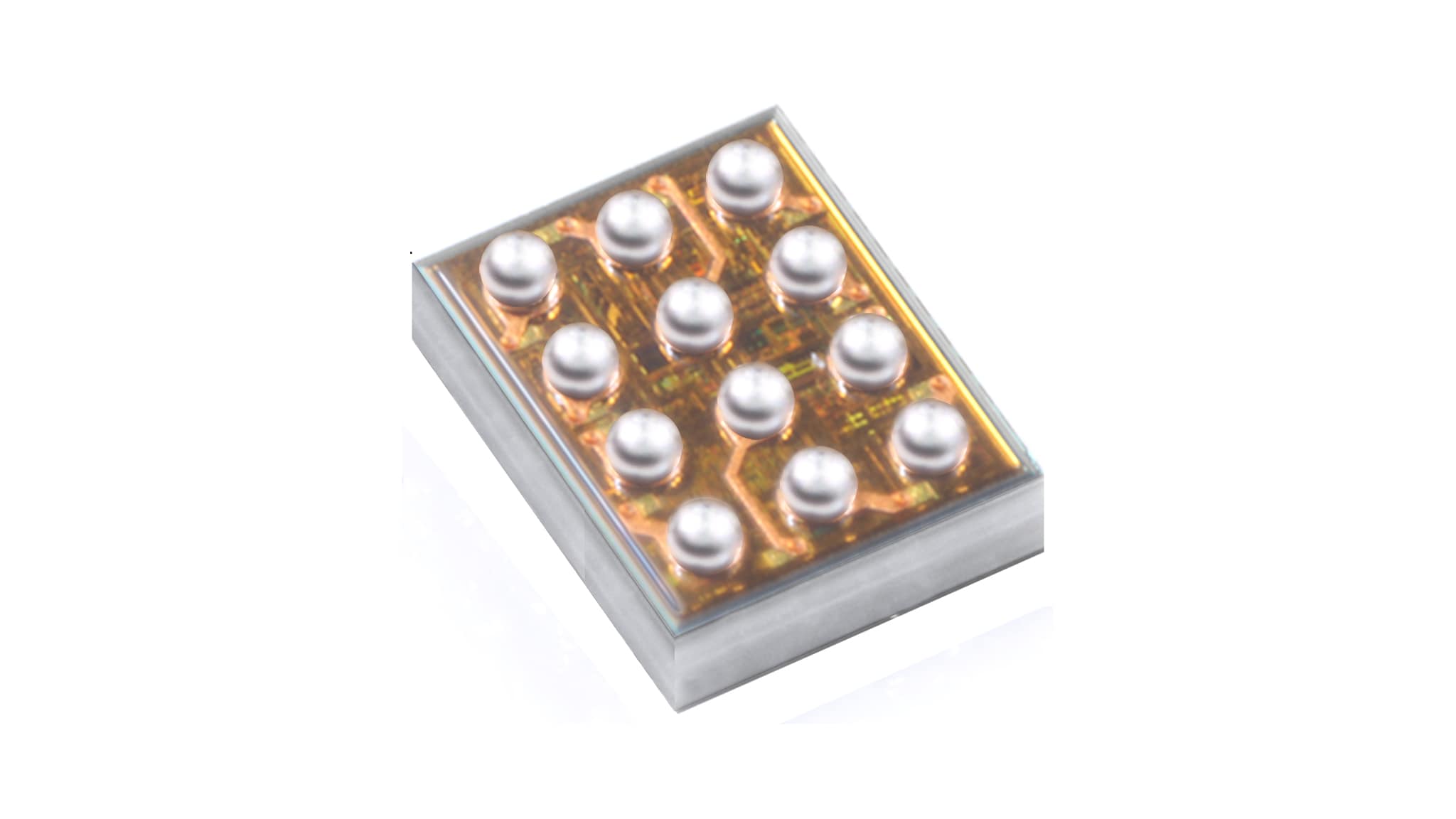

  • WLCSP：1.55 mm x 1.18 mm x 0.455 mmのボディ、0.35 mmピッチ

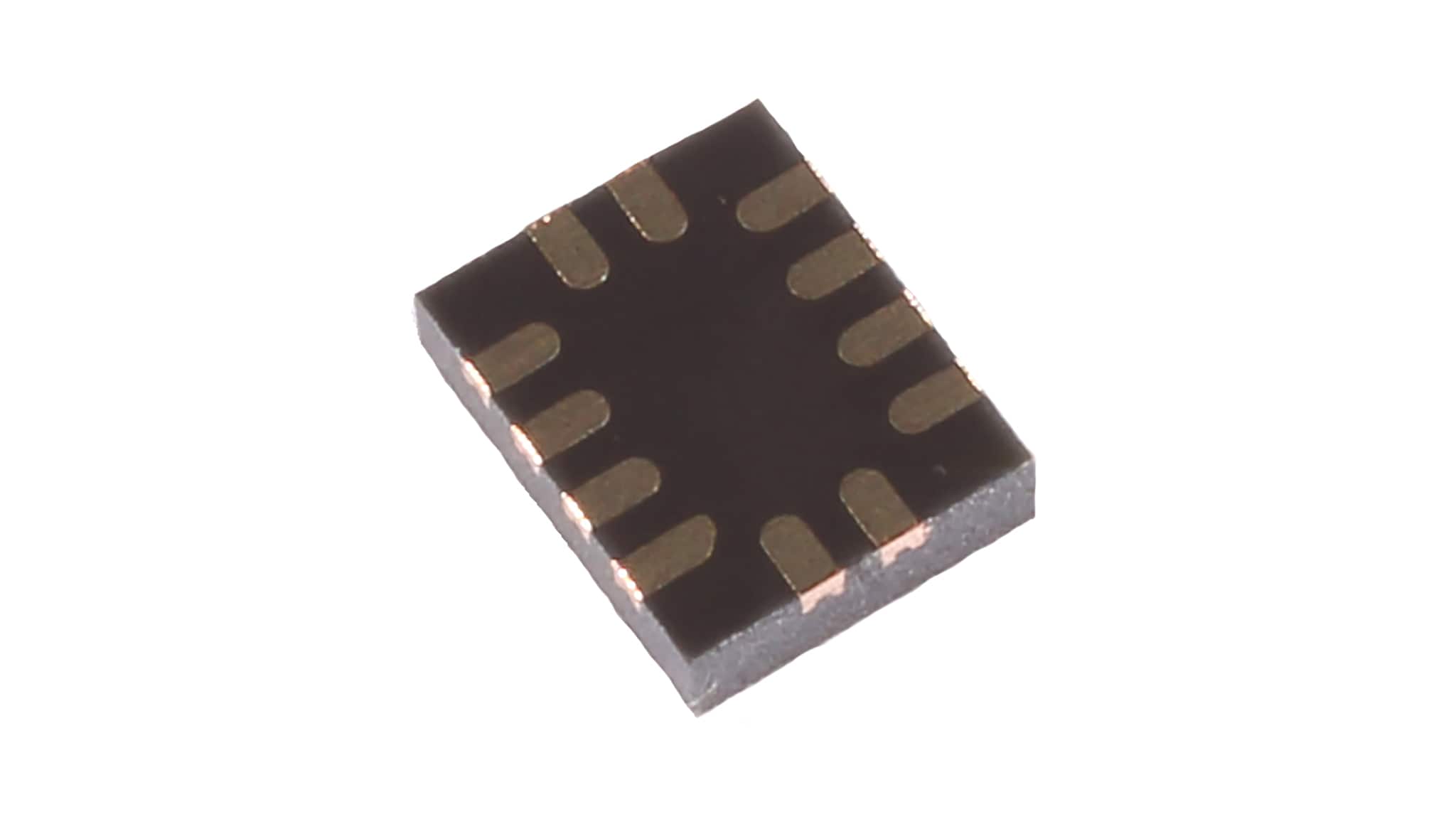

  • QFN12：1.75 mm x 2.2 mm、0.4 mmピッチ

幅広い設定が可能

  • eUSB2
    • HS RX制御
      • スケルチ検出しきい値：50 mV～95 mV
      • イコライゼーション・ゲイン：0 dB～4 dB
    • HS TX制御
      • 出力信号振幅：180 mV～240 mV
      • ディエンファシス・レベル：0 dB～3 dB
  • USB2
    • HS RX制御1
      • スケルチ検出しきい値：65 mV～115 mV
      • イコライゼーション・ゲイン：0 dB～4 dB
    • HS TX制御1
      • ディエンファシス・レベル：0～0.8*UI
      • ディエンファシス・レベル：0 dB～110 dB
    • HS TX制御2
      • 立上り/立下り時間：4 ns～20 ns
      • USB2 HS TX立上り/立下り時間300 ps～900 ps

堅牢な機能

  • USB2データ・ピン：耐圧5.5 V (DC)、24時間
  • USB2データ・ピン：グランド短絡への耐性、24時間
  • USB2データ・ピン：USBデバイスの故障によるDP/DNピンの衝突への耐性
  • GPIOと高速データ・ピンの逆電流防止
  • ESD HBM 2 kV CDM 500 V

比較表

デバイス パッケージ ステータス I/O VDD (*1) コメント

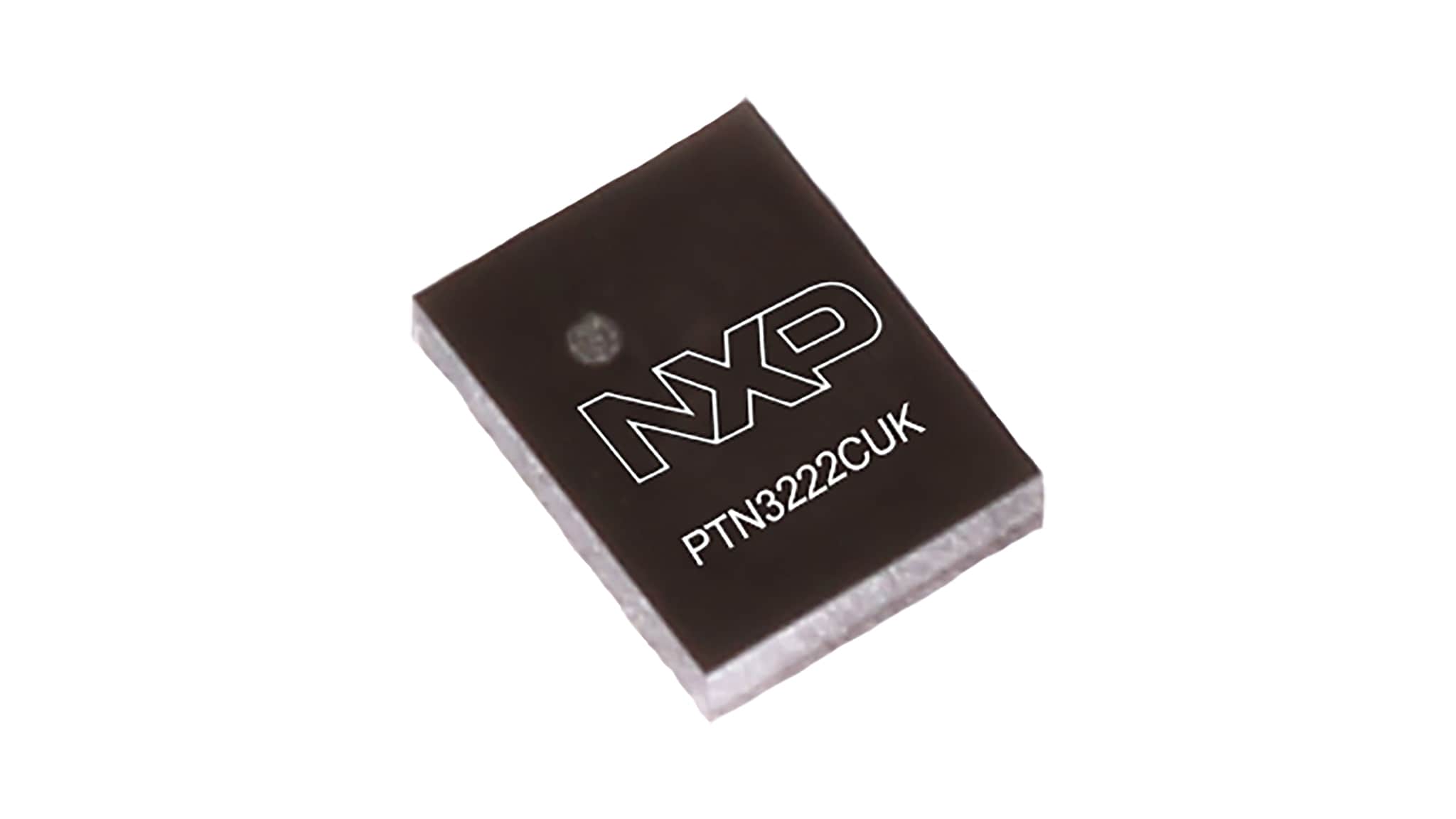

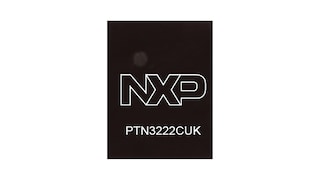

PTN3222CUK WLCSP12 量産 1.8 V 一般市場
PTN3222DUK WLCSP12 量産 1.8 V Qualcommプラットフォーム向けに推奨 (*2)
PTN3222EUK WLCSP12 量産 1.2 V 一般市場

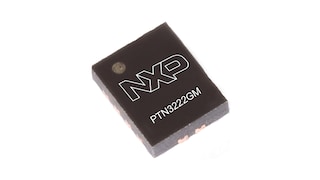

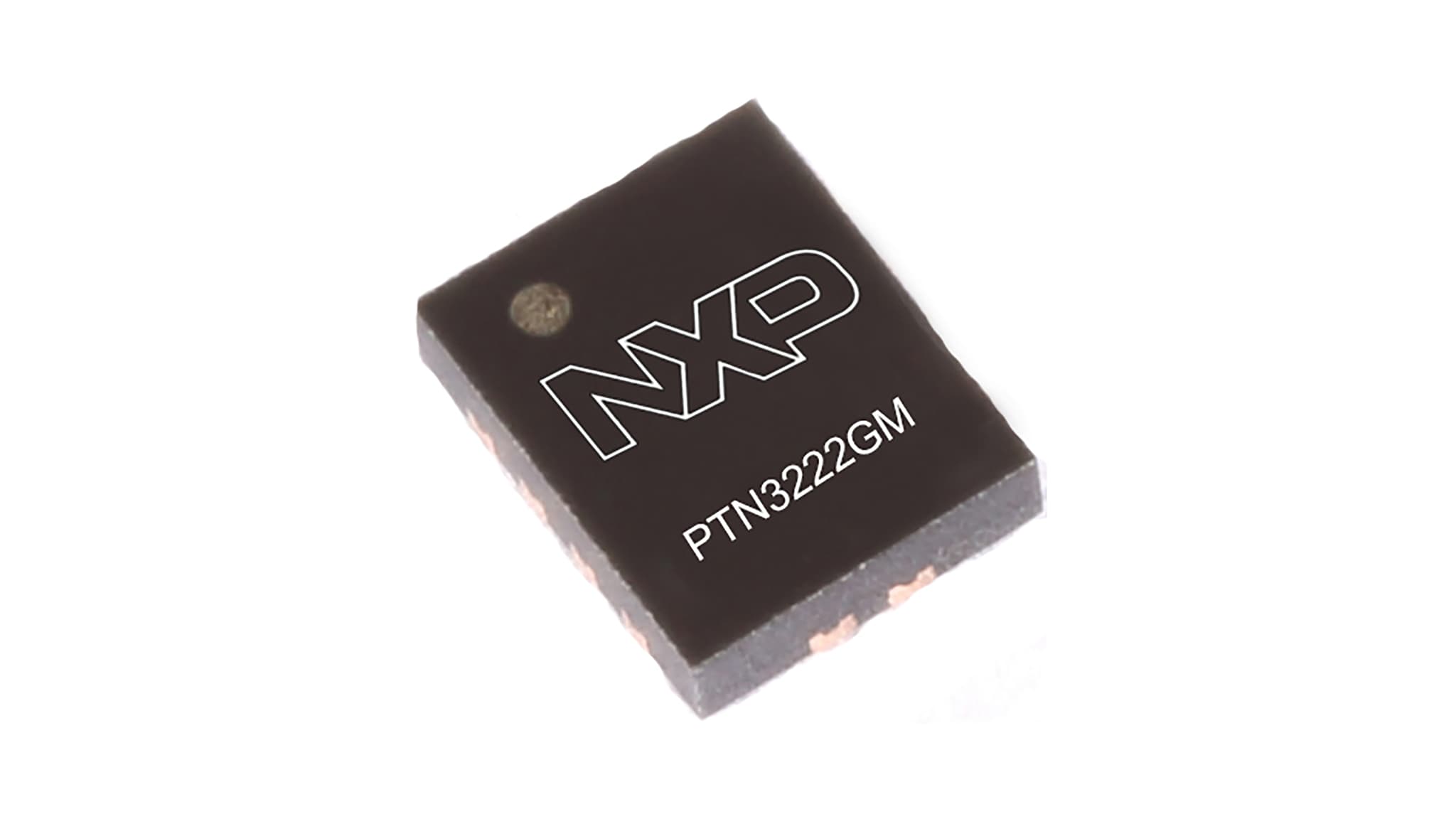

PTN3222GM QFN12 量産 1.8 V 一般市場
PTN3222DHN QFN12 (*3) 開発中 (*4) 1.8 V 車載バージョン

注*1：I²CインターフェースおよびリセットI/O
注*2：Qualcommプラットフォーム SM8450/SM8475
注*3：ウェッタブル・フランク付きQFNバージョン - 車載アプリケーション（AEC-Q100 - グレードB）に最適
注*4：2024年7月よりサンプル提供開始。2025年第2四半期にリリース

購入/パラメータ

4 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

標準価格

パッケージタイプ

パッケージ端子数

Supply Voltage [typ] (V)

I/O Voltage (RST_N/I2C) [V]

Ambient Operating Temperature (Min to Max) (℃)

PTN3222CUK
データ・シート

アクティブ

1K @ US$0.66

WLCSP12

12

1.8, 3.6

1.8

-40 to 85

PTN3222DUK
データ・シート

アクティブ

1K @ US$0.66

—

—

1.8, 3.6

1.8

-40 to 85

PTN3222EUK
データ・シート

アクティブ

1K @ US$0.66

—

—

1.8, 3.6

1.2

-40 to 85

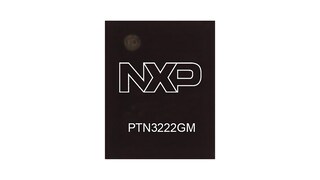

PTN3222GM
データ・シート

アクティブ

1K @ US$0.66

XQFN12

12

1.8, 3.6

1.8

-40 to 85

N true 0 PSPPTN3222ja 7 アプリケーション・ノート Application Note t789 1 データ・シート Data Sheet t520 3 パッケージ情報 Package Information t790 2 ファクト・シート Fact Sheet t523 1 ja ja ja データ・シート Data Sheet 3 1 1.1 English PTN3222DUK - 1-port eUSB2 to USB2 redriver data sheet 1701470897632717590289 PSP 1.5 MB None None documents None 1701470897632717590289 /docs/en/data-sheet/PTN3222DUK.pdf 1510991 /docs/en/data-sheet/PTN3222DUK.pdf PTN3222DUK documents N N 2023-12-01 PTN3222DUK, 1-Port eUSB2 to USB2 Redriver Data Sheet /docs/en/data-sheet/PTN3222DUK.pdf /docs/en/data-sheet/PTN3222DUK.pdf Data Sheet N 980000996212993340 2024-10-21 pdf N en Dec 1, 2023 980000996212993340 Data Sheet Y N PTN3222DUK, 1-Port eUSB2 to USB2 Redriver Data Sheet 2 1.1 English PTN3222EUK - eUSB2 to USB2 redriver with 1.2 V IO data sheet 1701464555535711494423 PSP 1.5 MB None None documents None 1701464555535711494423 /docs/en/data-sheet/PTN3222EUK.pdf 1501255 /docs/en/data-sheet/PTN3222EUK.pdf PTN3222EUK documents N N 2023-12-01 PTN3222EUK, eUSB2 to USB2 Redriver with 1.2 V IO Data Sheet /docs/en/data-sheet/PTN3222EUK.pdf /docs/en/data-sheet/PTN3222EUK.pdf Data Sheet N 980000996212993340 2024-10-21 pdf N en Dec 1, 2023 980000996212993340 Data Sheet Y N PTN3222EUK, eUSB2 to USB2 Redriver with 1.2 V IO Data Sheet 3 1.2 English PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet 1664461214710716984624 PSP 1.7 MB None None documents None 1664461214710716984624 /docs/en/data-sheet/PTN3222_CUK.pdf 1694208 /docs/en/data-sheet/PTN3222_CUK.pdf PTN3222_CUK documents N N 2022-09-29 PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet /docs/en/data-sheet/PTN3222_CUK.pdf /docs/en/data-sheet/PTN3222_CUK.pdf Data Sheet N 980000996212993340 2024-10-21 pdf N en Aug 11, 2023 980000996212993340 Data Sheet Y N PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet アプリケーション・ノート Application Note 1 4 1.0 English PTN3222 is a 1-port eUSB2 to USB2 redriver IC that performs translation between eUSB2 and USB2 signaling schemes. It is meant to be used in systems that have eUSB2 interface on one side and USB2 interface on the other side. It supports host role only, device role only or dual role repeater function. This application note details the layout guidelines to ensure the optimal operation of the device. 1639511877341708143978 PSP 132.5 KB None None documents None 1639511877341708143978 /docs/en/application-note/AN13462.pdf 132470 /docs/en/application-note/AN13462.pdf AN13462 documents N N 2021-12-14 AN13462, PTN3222 Layout Guidelines /docs/en/application-note/AN13462.pdf /docs/en/application-note/AN13462.pdf Application Note N 645036621402383989 2024-10-21 pdf N en Dec 13, 2021 645036621402383989 Application Note Y N AN13462, PTN3222 Layout Guidelines ファクト・シート Fact Sheet 1 5 0 English This document describes the PTN3222 device family, a set of 1-port eUSB2 to USB2 redrivers, enabling advanced process nodes SoCs to connect with traditional legacy USB2 interfaces. 1714687934191729464658 PSP 397.9 KB None None documents None 1714687934191729464658 /docs/en/fact-sheet/PTN3222FS.pdf 397872 /docs/en/fact-sheet/PTN3222FS.pdf PTN3222FS documents N N 2024-05-02 PTN3222 High-Performance eUSB2 Repeaters - Fact Sheet /docs/en/fact-sheet/PTN3222FS.pdf /docs/en/fact-sheet/PTN3222FS.pdf Fact Sheet N 736675474163315314 2024-10-21 pdf N en May 2, 2024 736675474163315314 Fact Sheet Y N PTN3222 High-Performance eUSB2 Repeaters - Fact Sheet パッケージ情報 Package Information 2 6 A English 1611055076250709122696 PSP 399.9 KB None None documents None 1611055076250709122696 /docs/en/package-information/SOT2063-1.pdf 399888 /docs/en/package-information/SOT2063-1.pdf sot2063-1 documents N N 2021-01-19 sot2063-1 /docs/en/package-information/SOT2063-1.pdf /docs/en/package-information/SOT2063-1.pdf Package Information N 302435339416912908 2024-10-24 pdf N en Mar 11, 2021 302435339416912908 Package Information Y N sot2063-1 7 O English 1607509899636696900178 PSP 263.7 KB None None documents None 1607509899636696900178 /docs/en/package-information/SOT2074-1.pdf 263725 /docs/en/package-information/SOT2074-1.pdf sot2074-1 documents N N 2020-12-08 sot2074-1 /docs/en/package-information/SOT2074-1.pdf /docs/en/package-information/SOT2074-1.pdf Package Information N 302435339416912908 2024-10-24 pdf N en Jul 17, 2020 302435339416912908 Package Information Y N sot2074-1 false 0 PTN3222 downloads ja true 1 Y PSP Y Y アプリケーション・ノート 1 /docs/en/application-note/AN13462.pdf 2021-12-14 1639511877341708143978 PSP 4 Dec 13, 2021 Application Note PTN3222 is a 1-port eUSB2 to USB2 redriver IC that performs translation between eUSB2 and USB2 signaling schemes. It is meant to be used in systems that have eUSB2 interface on one side and USB2 interface on the other side. It supports host role only, device role only or dual role repeater function. This application note details the layout guidelines to ensure the optimal operation of the device. None /docs/en/application-note/AN13462.pdf English documents 132470 None 645036621402383989 2024-10-21 N /docs/en/application-note/AN13462.pdf AN13462, PTN3222 Layout Guidelines /docs/en/application-note/AN13462.pdf documents 645036621402383989 Application Note N en None Y pdf 1.0 N N AN13462, PTN3222 Layout Guidelines 132.5 KB AN13462 N 1639511877341708143978 データ・シート 3 /docs/en/data-sheet/PTN3222DUK.pdf 2023-12-01 1701470897632717590289 PSP 1 Dec 1, 2023 Data Sheet PTN3222DUK - 1-port eUSB2 to USB2 redriver data sheet None /docs/en/data-sheet/PTN3222DUK.pdf English documents 1510991 None 980000996212993340 2024-10-21 N /docs/en/data-sheet/PTN3222DUK.pdf PTN3222DUK, 1-Port eUSB2 to USB2 Redriver Data Sheet /docs/en/data-sheet/PTN3222DUK.pdf documents 980000996212993340 Data Sheet N en None Y pdf 1.1 N N PTN3222DUK, 1-Port eUSB2 to USB2 Redriver Data Sheet 1.5 MB PTN3222DUK N 1701470897632717590289 /docs/en/data-sheet/PTN3222EUK.pdf 2023-12-01 1701464555535711494423 PSP 2 Dec 1, 2023 Data Sheet PTN3222EUK - eUSB2 to USB2 redriver with 1.2 V IO data sheet None /docs/en/data-sheet/PTN3222EUK.pdf English documents 1501255 None 980000996212993340 2024-10-21 N /docs/en/data-sheet/PTN3222EUK.pdf PTN3222EUK, eUSB2 to USB2 Redriver with 1.2 V IO Data Sheet /docs/en/data-sheet/PTN3222EUK.pdf documents 980000996212993340 Data Sheet N en None Y pdf 1.1 N N PTN3222EUK, eUSB2 to USB2 Redriver with 1.2 V IO Data Sheet 1.5 MB PTN3222EUK N 1701464555535711494423 /docs/en/data-sheet/PTN3222_CUK.pdf 2022-09-29 1664461214710716984624 PSP 3 Aug 11, 2023 Data Sheet PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet None /docs/en/data-sheet/PTN3222_CUK.pdf English documents 1694208 None 980000996212993340 2024-10-21 N /docs/en/data-sheet/PTN3222_CUK.pdf PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet /docs/en/data-sheet/PTN3222_CUK.pdf documents 980000996212993340 Data Sheet N en None Y pdf 1.2 N N PTN3222, 1-Port eUSB2 to USB2 Redriver Data Sheet 1.7 MB PTN3222_CUK N 1664461214710716984624 パッケージ情報 2 /docs/en/package-information/SOT2063-1.pdf 2021-01-19 1611055076250709122696 PSP 6 Mar 11, 2021 Package Information None /docs/en/package-information/SOT2063-1.pdf English documents 399888 None 302435339416912908 2024-10-24 N /docs/en/package-information/SOT2063-1.pdf sot2063-1 /docs/en/package-information/SOT2063-1.pdf documents 302435339416912908 Package Information N en None Y pdf A N N sot2063-1 399.9 KB sot2063-1 N 1611055076250709122696 /docs/en/package-information/SOT2074-1.pdf 2020-12-08 1607509899636696900178 PSP 7 Jul 17, 2020 Package Information None /docs/en/package-information/SOT2074-1.pdf English documents 263725 None 302435339416912908 2024-10-24 N /docs/en/package-information/SOT2074-1.pdf sot2074-1 /docs/en/package-information/SOT2074-1.pdf documents 302435339416912908 Package Information N en None Y pdf O N N sot2074-1 263.7 KB sot2074-1 N 1607509899636696900178 ファクト・シート 1 /docs/en/fact-sheet/PTN3222FS.pdf 2024-05-02 1714687934191729464658 PSP 5 May 2, 2024 Fact Sheet This document describes the PTN3222 device family, a set of 1-port eUSB2 to USB2 redrivers, enabling advanced process nodes SoCs to connect with traditional legacy USB2 interfaces. None /docs/en/fact-sheet/PTN3222FS.pdf English documents 397872 None 736675474163315314 2024-10-21 N /docs/en/fact-sheet/PTN3222FS.pdf PTN3222 High-Performance eUSB2 Repeaters - Fact Sheet /docs/en/fact-sheet/PTN3222FS.pdf documents 736675474163315314 Fact Sheet N en None Y pdf 0 N N PTN3222 High-Performance eUSB2 Repeaters - Fact Sheet 397.9 KB PTN3222FS N 1714687934191729464658 true Y Products

ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

7 ドキュメント

コンパクトリスト

アプリケーション・ノート (1)
データ・シート (3)
パッケージ情報 (2)
  • sot2063-1[sot2063-1]
    PDFMar 11, 2021改訂 A
  • sot2074-1[sot2074-1]
    PDFJul 17, 2020改訂 O
ファクト・シート (1)

デザイン・ファイル

ハードウェア

クイック・リファレンス ボードタイプ.
フィルタ

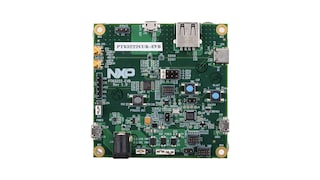

1 ハードウェア提供
