Cost-Efficient 16-Bit DSP with DDR Controller and 10/100 Mbps Ethernet MAC
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

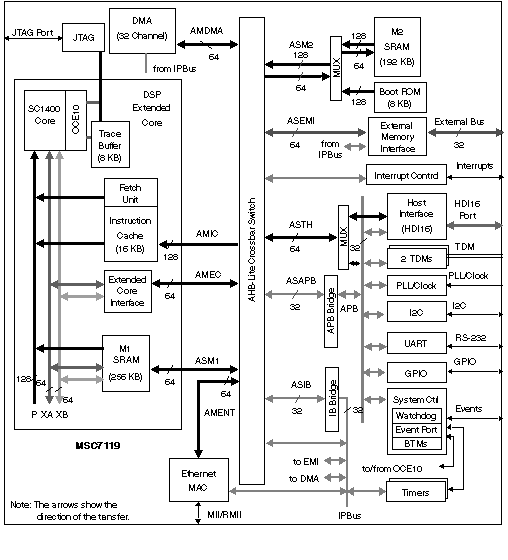

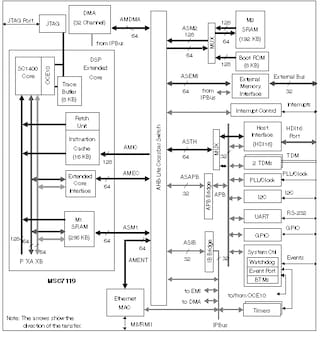

The MSC7119 device is a member of the NXP® MSC711x family, a high-performance, cost-effective family of DSPs based on the StarCore® ™ SC1400 core that offers system solutions, flexibility with peripherals and performance, and overall system cost savings. Devices in the MSC711x family target high-bandwidth highly computational DSP applications and are optimized for packet telephony applications, providing a competitive price per channel for voice over packet systems. The MSC7119 is a highly integrated DSP that contains the SC1400 core, on-chip emulation logic, 448 KB of SRAM memory, 16 KB ICache, 8 KB boot ROM, an 8 KB trace buffer, a 32-channel DMA controller, a 4-layer crossbar switch, a DDR memory controller, two 128-channel time-division multiplexing (TDM) interfaces with hardware support for m/A-law decoding/encoding, a UART, a 16-bit host interface (HDI16) to support an external host processor, a programmable interrupt controller (PIC), a 10/10Base-T MII/RMII, an I2C interface, eight timers, GPIOs, and a JTAG port. The SC1400 core has four ALUs and performs at 1200 DSP million multiply-accumulates per second (MMACS) with an internal 300 MHz clock at 1.2 V.
製品詳細
部品番号： MSC7119VF1200.
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 61 ドキュメント
-
データ・シート
MSC7119 Technical Data
-
リファレンス・マニュアル
MSC711x Reference Manual
-
リファレンス・マニュアル
SC100 Application Binary Interface
-
アプリケーション・ノート
MSC711x Design Checklist
