デザイン・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.
(Including EC, LC, and V)
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

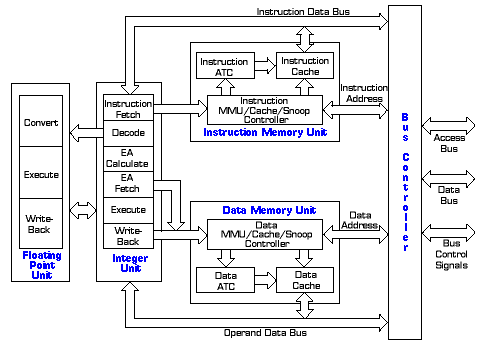

The MC68040, MC68040V, MC68LC040, and MC68EC040 are NXP® Semiconductors (formerly Motorola, Inc., Semiconductor Products Sector) fourth generation of M68000-compatible, high-performance, 32-bit microprocessors. All four devices are virtual memory microprocessors employing multiple concurrent execution units and a highly integrated architecture that provides very high performance. They integrate an MC68030-compatible integer unit (IU) and two independent caches. The MC68040, MC68040V, and MC68LC040 contain dual, independent, demand-paged memory management units (MMUs) for instruction and data stream accesses and independent, 4-Kbyte instruction and data caches. The MC68040 contains an MC68881/MC68882-compatible floating-point unit (FPU). The use of multiple independent execution pipelines, multiple internal buses, and a full internal Harvard architecture, including separate physical caches for both instruction and data accesses, achieves a high degree of instruction execution parallelism on all three processors. The on-chip bus snoop logic, which directly supports cache coherency in multileader applications, enhances cache functionality.
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 20 ドキュメント
-
リファレンス・マニュアル
68K Programmer’s Reference Manual Errata
-
リファレンス・マニュアル
MC68040 User's Manual Addendum 2
-
リファレンス・マニュアル
68000 Family Programmer's Reference Manual
-
リファレンス・マニュアル
MC68LC040 User's Manual: Appendix A
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
開発IDEと構築ツール
68000 Assembler/Simulator for MS-DOS
-
ソフトウェア開発リソース
MicroAPL Limited's ColdFire® Assembler Converter -- FREE!
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
