TEA2017AAT/3開発プログラミング・ボードおよびサンプル

TEA2017DK1007

画像にカーソルを合わせると拡大表示されます。

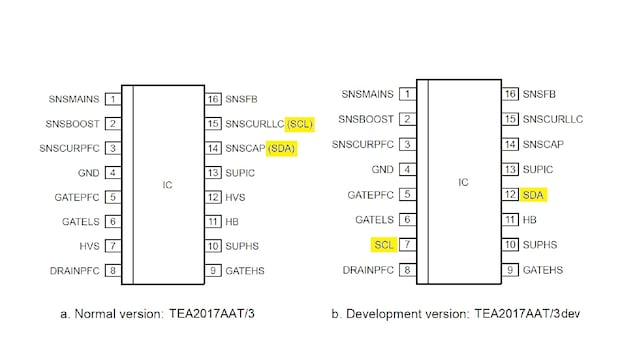

TEA2017AAT/3は、高効率共振電源用のデジタル・コンフィギュラブルLLCおよびPFCコンボ・コントローラです。LLCコントローラとPFCコントローラの両方の機能を搭載しています。PFCは、DCM/QR、CCM固定周波数、またはマルチモードで動作するよう設定でき、マルチモードではすべての動作モードをサポートしてPFC効率を最適化します。TEA2017AAT/3を使用すると、設計が容易で部品点数が非常に少ない完全な共振電源を構築できます。

TEA2017AAT/3がTEA2017AAT/2と異なるのは、ドライバが改良され、Intel ATX 3仕様に準拠して高速で起動できる点です。

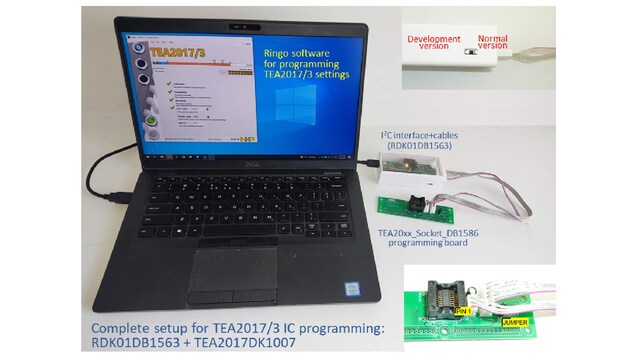

TEA2017DK1007開発キットには、開発サンプルをプログラミングするためのソケット・ボードとともにRDK01DB1563 I²Cインターフェースが含まれています。

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

  • TEA2017: デジタル・コンフィギュラブルLLCおよびマルチモードPFCコントローラ

特長

システムの特長

  • PFCおよびLLCコントローラをSO16パッケージに搭載
  • ドライバとレベル・シフタを内蔵
  • 低負荷から高負荷まで高い効率
  • DCM/QR/CCMモードを備えたPFCコントローラ
  • 優れたPFおよびTHD特性
  • デジタル・コンフィギュラブル
  • Xコンデンサ放電を内蔵
  • PFC周波数ジッタ
  • Intel ATX 3仕様に準拠した高速起動

購入オプション

TEA2017DK1007-Image

クリックして展開

  • TEA2017DK1007
    アクティブ

  • TEA2017AAT/3 Development Programming Board and Samples.

  • キットの同梱物

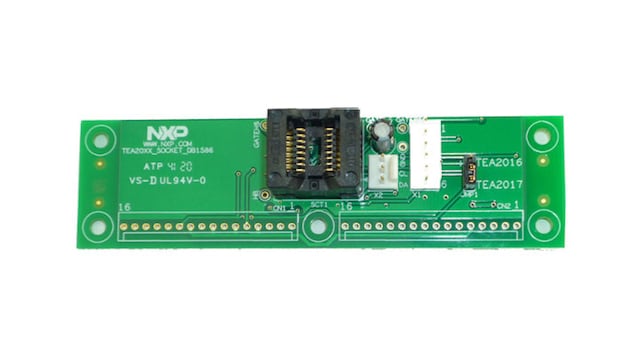

    • TEA20xx_SOCKET_DB1586プログラミング・ボード

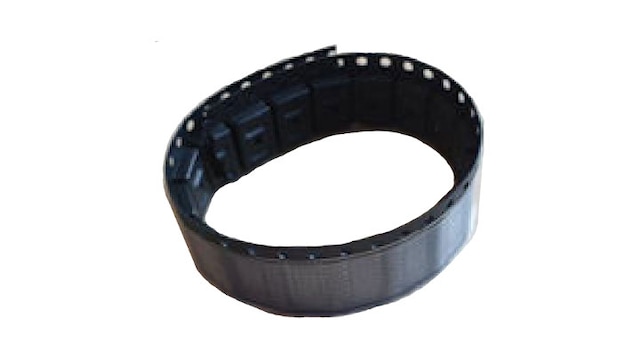

    • TEA2017AAT/3dev IC 20個
  • JP¥ 6,399
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
