Resonant Power Supply Control IC

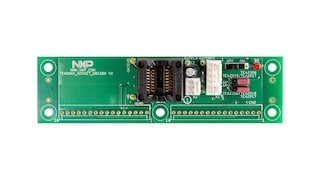

デザイン・ファイル
完全な内訳を受け取ります。 eCad ファイルで製品のフットプリントなどを確認してください。
デジタル・コンフィギュラブルLLC＆マルチモードPFCコントローラ

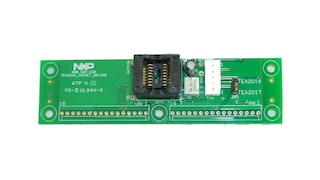

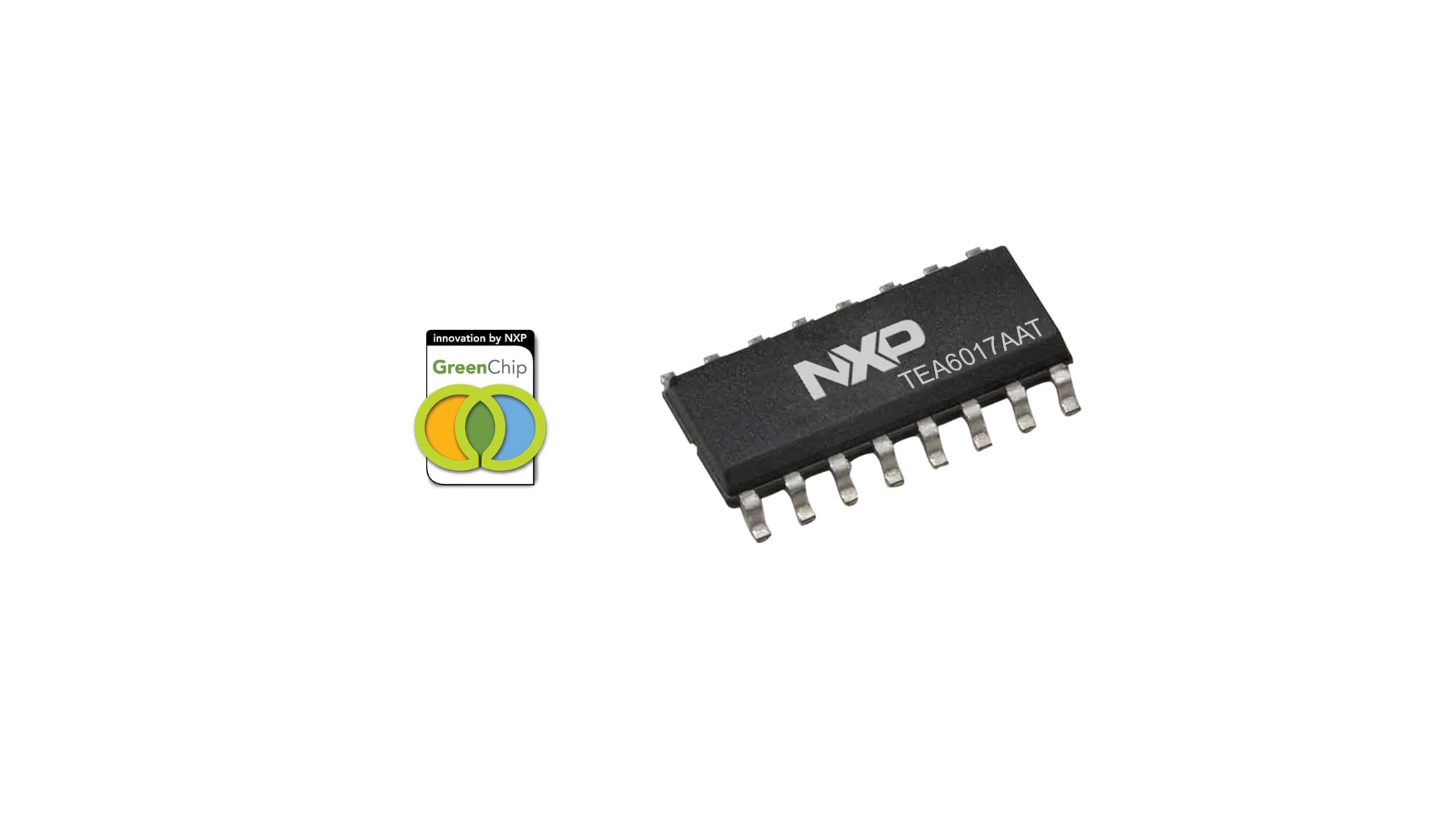

TEA6017ATは、高効率共振電源用のデジタル・コンフィギュラブルLLCおよびPFCコンボ・コントローラです。LLCコントローラとPFCコントローラの両方の機能を搭載しています。PFCは、DCM/QR、CCM固定周波数、またはマルチモードで動作するよう設定でき、マルチモードではすべての動作モードをサポートしてPFC効率を最適化します。TEA6017ATを使用すると、設計が容易で部品点数が非常に少ない完全な共振電源を構築できます。TEA6017ATは、薄型でボディ幅が狭いSO16パッケージを採用しています。
TEA6017ATのデジタル・アーキテクチャは、設定可能な高速のハードウェア・ステート・マシンに基づき、非常に信頼性の高いリアルタイム性能を実現します。電源開発時には、特定のアプリケーション要件を満たすようにデバイスに新しい設定をロードすることで、LLCおよびPFCコントローラの多くの動作および保護設定を調整できます。TEA6017AT独自の設定内容が不正にコピーされないように、これらの設定は完全に保護できます。
従来の共振トポロジとは対照的に、TEA6017ATはLLC低消費電力モードによって低負荷で非常に高い効率を示します。このモードは、連続スイッチング（高電力モード）とバースト・モードとの間の電力領域で動作します。
TEA6017ATは、NXPの産業用アプリケーション向けプロファイルに完全に準拠しています。
製品詳細
特長
独自の機能
- LLCおよびPFCコントローラの全機能を1つの小型SO16パッケージに搭載
- 高電圧起動を内蔵
- ドライバと高電圧レベル・シフタ (LS) を内蔵
- ローサイド・ドライバの出力からハイサイド・ドライバに電源を直接供給
- 高精度の昇圧電圧レギュレーション
- PFCは次の動作に設定可能：
- DCM/QR
- DCM/QR/CCM（混合モード動作）
- CCM固定周波数
- 追加の外部コンポーネントが不要なXキャパシタ放電を内蔵
- パワー・グッド機能
- EMI性能を最適化するPFCジッタ
- PFC電流が入力フィルタ電流を補償するため、優れた力率 (PF) と全高調波歪み (THD)
- グラフィカル・ユーザー・インターフェース (GUI) を使用して、評価中に次のようなパラメータを簡単に設定可能：
- すべての動作モードで可聴域外となる動作周波数
- バースト・モードで可聴ノイズを低減するソフト・スタートとソフト・ストップ
- 動作モード間の正確な移行レベル（高電力モード/低消費電力モード/バースト・モード）
- 低消費電力モードの有効化/無効化
環境に配慮した機能
- バレー/ゼロ電圧スイッチングによるスイッチング損失の最小化
- 低負荷から高負荷まで極めて高い効率
- 最新の省電力規格および指令（Energy Star、EuP）に準拠
- 優れた無負荷時入力電力（TEA2017AAT/TEA2095Tの組み合わせで75 mW未満）
保護機能
- 個別に設定可能なレベルとタイマ
- すべての保護を個別に、ラッチ、安全な再起動、または「再起動を数回試行後にラッチ」に設定できます
- 電源低電圧保護 (UVP)
- 過電力保護 (OPP)
- 内部および外部過熱保護 (OTP)
- 容量性モード・レギュレーション (CMR)
- 高精度の過電圧保護 (OVP)
- 過電流保護 (OCP)
- 突入電流保護 (ICP)
- ブラウンイン/ブラウンアウト保護
- ディセーブル入力
NXP GreenChip
- 本製品は、NXP GreenChipポートフォリオの一部で、モバイルおよびコンピューティング・アプリケーションのエネルギー効率を最適化し、高電力密度、安全性および信頼性を特徴としています。
長期製品供給プログラム
- 本製品はNXPの長期製品供給プログラムの対象であり、発売から最低10年間の供給が保証されています
