ファクトリ・オートメーション向けに開発されたNXPのN-AFEアナログ・フロントエンド・ファミリのデバイスは、ソフトウェア・デファインド・ファクトリの実現に役立ちます。NXPのN-AFEは、ソフトウェアで設定可能なアナログ入力による新しいレベルの柔軟性を備え、入力ごとに電圧、電流、温度、抵抗を設定できます。
NXPのN-AFEにより、製造現場での測定の精度と正確さを向上させ、製品の品質を大幅に高めることができます。予知保全に適した高度な診断および異常検出機能を備えているため、問題が発生する前にそれを特定してダウンタイムを回避することができます。これらすべての機能を活用して、メーカーは高効率のスマート・ファクトリを構築できます。
NAFE13388-UIMボードは、これらのNXPアナログ・フロントエンドの迅速な評価を可能にします。このボードは、Arduino互換コネクタを使用してFRDM-MCXN947ボードと接続できます。FRDM-MCXN947は、MCX N94またはN54 MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。このNAFE13388-UIMおよびFRDM-MCXN947ソリューションは、アナログ入力モジュールのコンパクトなシステム設計を提示するという点でユニークなものです。すぐに利用できるMCUXpresso SDKドライバと評価用のGUIにより、システム設計をスピードアップできます。
NAFE13388-UIMボードは、わずか9 cm x 5 cmのコンパクトな設計です。EMC要件を満たし、完全にテスト済みのハードウェア・ソリューションであるため、エンジニアはこの設計を迅速に採用できます。NAFE13388に加えて、NAFEの供給電圧（+/-15 V、3.3 V）を生成するテスト済みの電源回路、あらゆる種類のアナログ信号からMCUを保護するデジタル・アイソレータ、およびNAFE13388のソフトウェア設定機能を活用するためのスイッチで構成されています。必要な信号はすべてArduinoヘッダにルーティングされます。
ハードウェアとソフトウェアの開発をスピードアップ。アナログ入力モジュールのコンパクトなシステム設計には、NAFE13388-UIMボードおよびFRDM-MCXN947のソリューションをご注文ください。
NAFE13388-UIMおよびFRDM-MCXN947は、そのような小型アナログ入力モジュールの開発を可能にします。NAFEは、デジタル・フィルタを備えた24ビット・シグマデルタADCに加えて、高電圧、低リークのマルチプレクサ（最大±25 V）、高CMRR (90 dB) および高入力インピーダンス (1 GΩ) のPGA、および統合された電圧/電流励起回路を内蔵しています。一般的に大型で高コストな外付け部品を不要にすることで、PCB領域を節約できます。
この小さな設計に対して、確度（ユーザー較正後に0.002%）と精度（最大30 spsの24ビットENOB）の要件が完全にテストされています。NAFE13388は180 dBのダイナミック・レンジを備え、2 uVRMSのノイズと10 Vの入力電圧を測定できます。

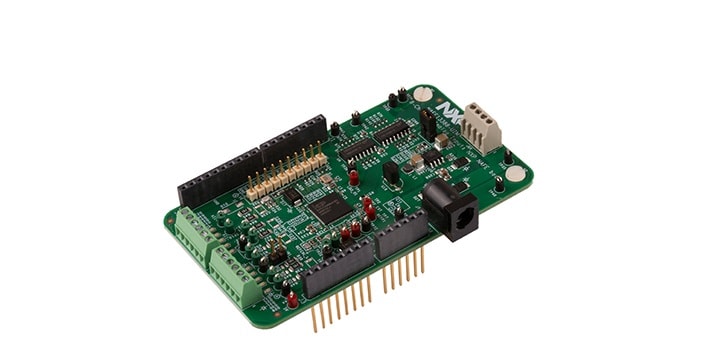

NAFE13388-UIMボードは、わずか9 cm x 5 cmのコンパクトな設計
NAFE13388-UIMソリューションは、ハードウェアの柔軟性だけにとどまらず、MCUXpresso SDKドライバとリファレンス・アプリケーションを通じてソフトウェアの開発もスピードアップします。MCUXpressoには、高品質の組込みソフトウェア・アプリケーションの開発に必要なすべてのツールが含まれています。詳細な説明付きのすべてのコードをアプリケーション・コード・ハブ (ACH) で入手できます。
このコードベースは、ADコンバータ (ADC) 向けに用意された各種の読み取りモードをテストするために、NAFE13388-UIMの6つのアプリケーションを提供します。MCUXpresso SDKでは、NAFE13388のソフトウェア設定機能を活用して、カスタマイズされたコードを作成できます。ユーザーは、ADCのデータ・レート、SINCフィルタ、設定モード、チャネル・プログラマブル遅延などのさまざまなパラメータを変更できます。

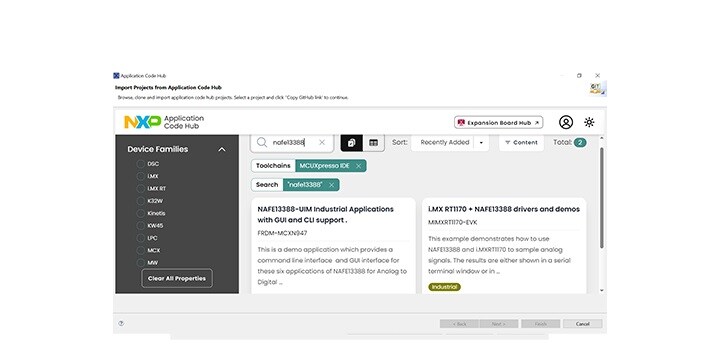

アプリケーション・コード・ハブで詳細な説明付きのコードにアクセス
NAFE13388-UIMソリューションはグラフィカル・ユーザー・インターフェース (GUI) を備えており、ユーザーはNAFE13388を設定して、ロード・セル、電圧、電流、RTD（温度センシング）などを含む複数のアプリケーションを実行し、追加の評価をすばやく行うことができます。グラフィカル・ユーザー・インターフェース (GUI) により、さまざまなセンサの迅速な評価と設定パラメータの試行が容易になり、最適なパフォーマンスを実現できます。

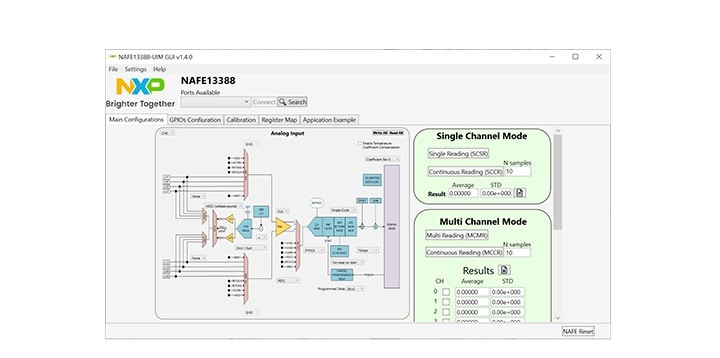

NAFE13388-UIMソリューションには、ユーザーがNAFE13388を設定できるGUIが付属
全体として、包括的なNAFE13388-UIMおよびFRDM-MCXN 947ソリューションは、完全にソフトウェアで設定可能なアナログ入力モジュールのハードウェアおよびソフトウェア開発を確実にスピードアップします。
