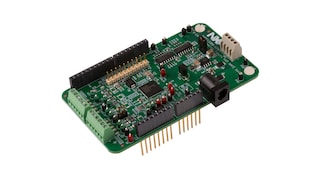

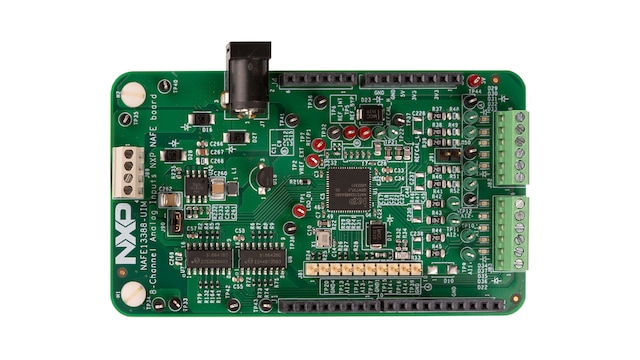

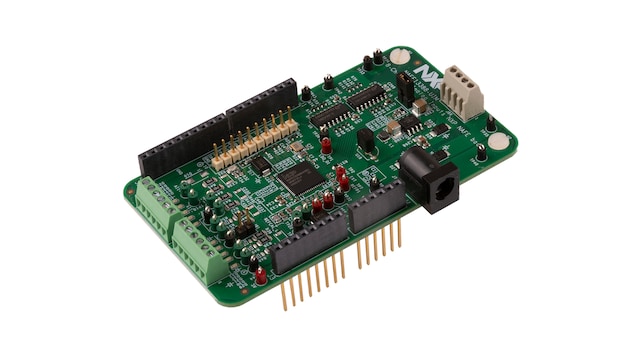

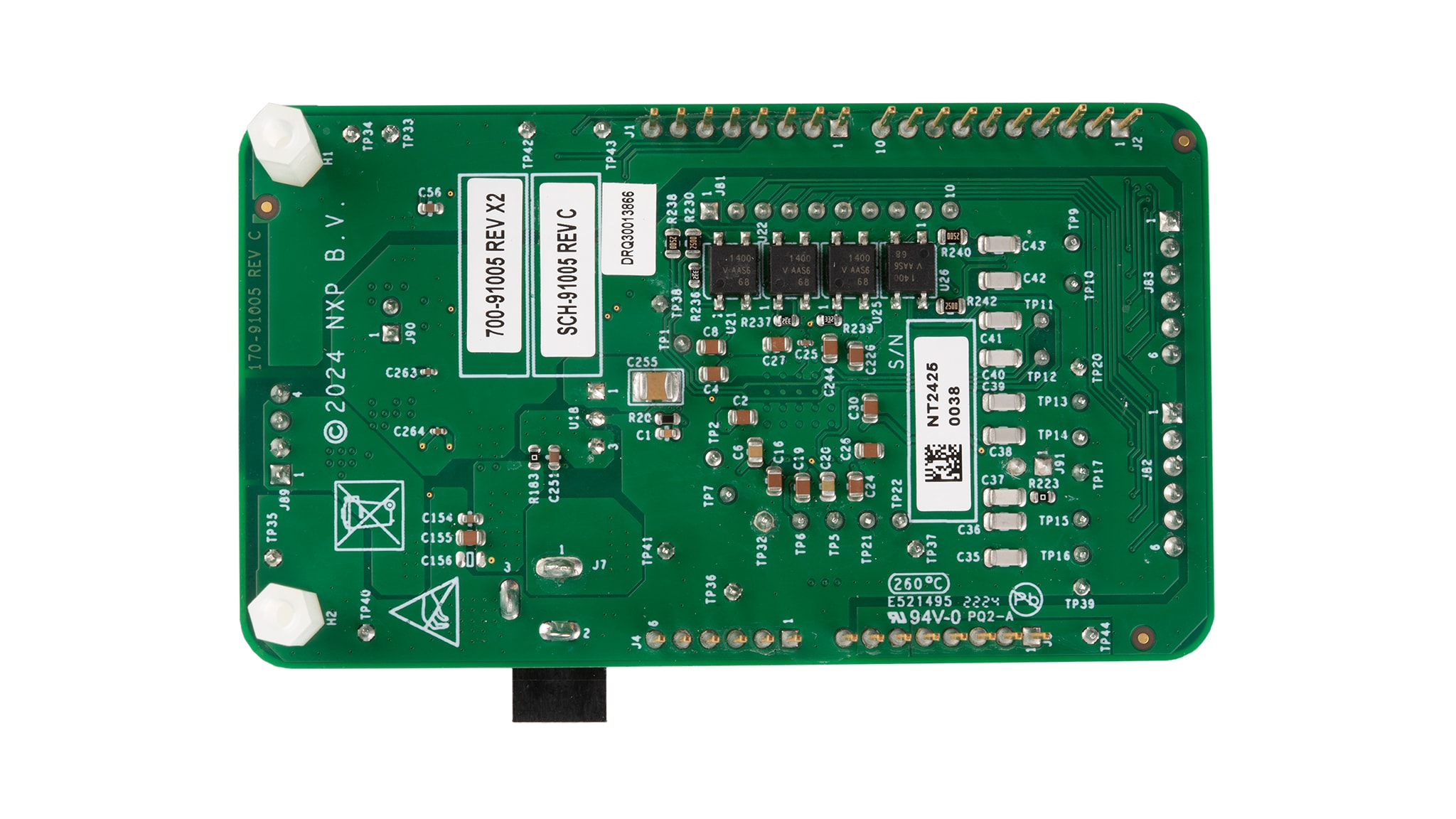

NAFE13388-UIM 8チャネル・ユニバーサル入力AFE Arduinoシールド・ボード

NAFE13388-UIM

画像にカーソルを合わせると拡大表示されます。

NAFE13388-UIM 8チャネル・ユニバーサル入力AFE Arduinoシールド・ボードは、高度な設定が可能な産業グレードのマルチチャネル・アナログ入力アナログ・フロントエンド (AFE) であるNAFExx388の評価向けに設計されています。 このArduinoシールド・ボードは、コンパクトなハードウェア設計に加え、ユニバーサルOpen-CMSISドライバ・パックによる拡張されたソフトウェア・コンフィギュアビリティを特徴としています。

このシールド・ボードは、迅速な評価と、Arduinoコネクタを備えたNXPのMCUボード（MCX-NおよびLPC）とのプラグ・アンド・プレイの互換性をサポートします。 ユーザーは、電圧、電流、温度の測定（RTDおよび熱電対）を迅速に行うことができるため、最終的なアプリケーションの開発時間が短縮されます。

ブロック図

NAFE13388-UIM

NAFE13388-UIM Block Diagram
図を取得する PDF

対応製品

アナログとミックスド・シグナル

アナログ・フロントエンド

  • NAFEx3388: 高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド、励磁源付き
  • NAFEx1388: 高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド

特長

主な特長

  • 設定可能な8つのHV入力：最大±25 V範囲のシングルエンドまたは差動
  • ユーザー較正後の室温FS精度：0.005%
  • -25°C～105°CでのFS精度：0.1%
  • 有効分解能：72 kspsで17ビット、30 SPSで24ビット
  • 高速データ・レート：7.5 SPS～288 ksps
  • 内蔵の高精度電圧源によるエンド・ツー・エンドの較正
  • 診断システムによる故障検出と予測
  • 堅牢な8 kV HBM ESDおよびIEC61000-4-5 2 kVサージ保護

ボードの特長

  • コンパクト設計
  • サイズ：89 mm x 50 mm
  • 任意のNXP FRDM MCUプラットフォームに接続するArduino UNOコネクタ
  • FRDMとの互換性

拡張アナログ・センシング

  • ソフトウェアで設定可能な8つのアナログ入力による電圧、電流、RTDおよび熱電対の測定
  • 低温接合部の温度補償用の組込みRTD
  • 電流検知レジスタをGPIOによって制御

高度なアナログ機能

  • 電圧および電流の励起源
  • 工場およびユーザーによる較正のサポート
  • 高度な診断と異常検出

プラグ・アンド・プレイ

  • Open-CMSISドライバ・パック
  • NAFE GUI
  • コード・サンプル

購入オプション

NAFE13388-UIM -Image

クリックして展開

  • NAFE13388-UIM

  • Description not available.

  • キットの内容：

    • 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
    • クイック・スタート・ガイド
