電力測定を可能にするi.MX 8M Plus評価キット

8MPLUSLPD4-PEVK アクティブ

画像にカーソルを合わせると拡大表示されます。

i.MX 8M Plus PEVKは、i.MX 8M Plus Quad/Dualおよびi.MX 8M Plus QuadLiteアプリケーション・プロセッサを包括的に評価するためのプラットフォームを実現します。8MPLUSLPD4-EVKと完全にソフトウェア互換で、i.MX 8M Plus SoCの消費電力を実行時に測定するための追加のハードウェアが含まれています。それにより、8MPLUSLPD4-PEVKは8MPLUSLPD4-EVKの代替として使用できます。

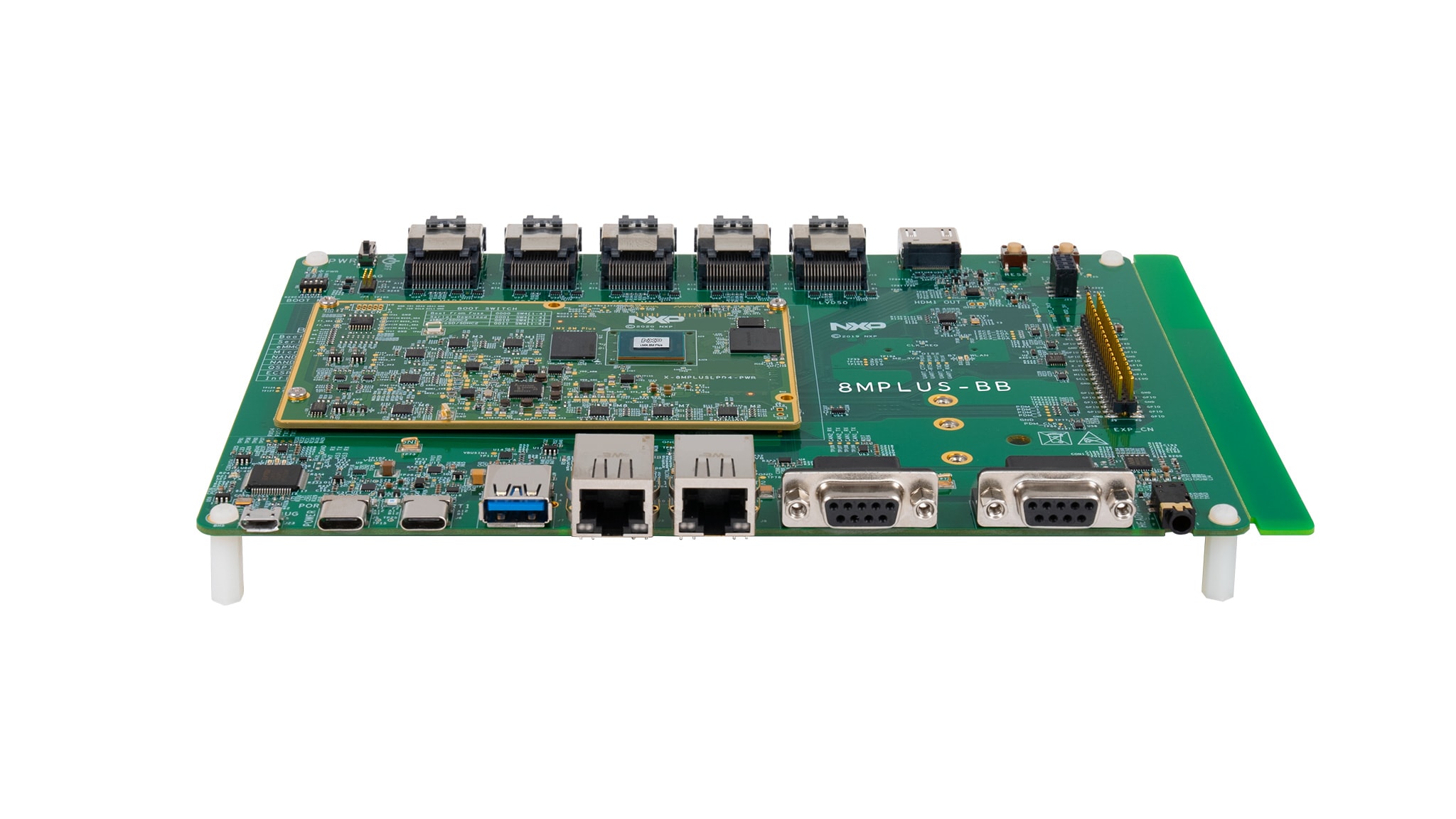

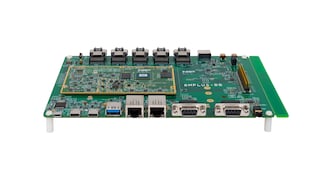

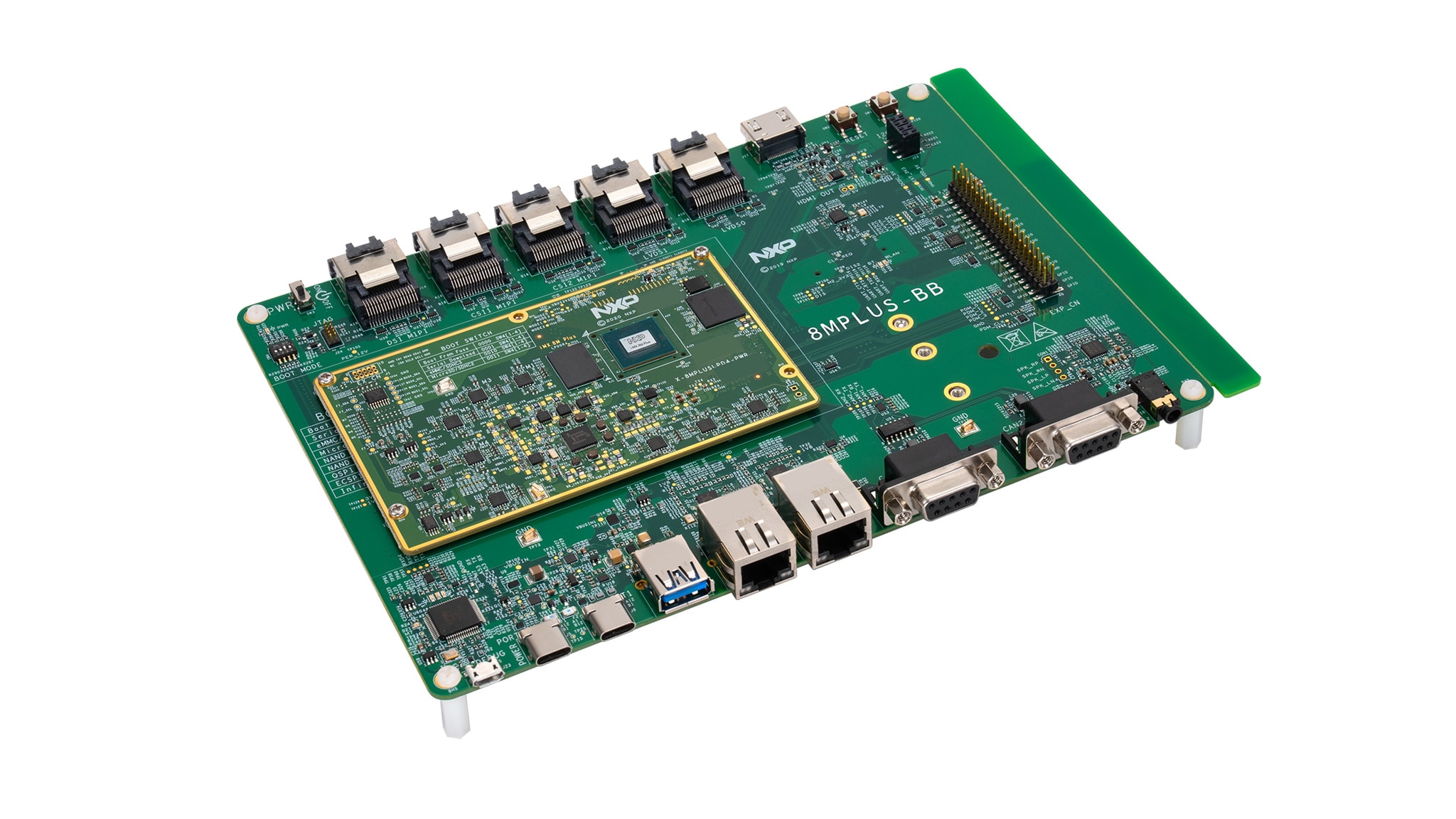

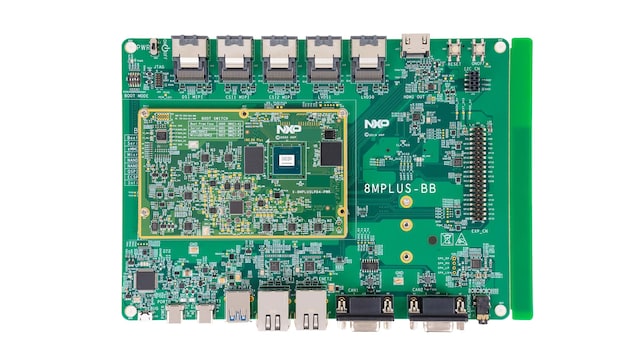

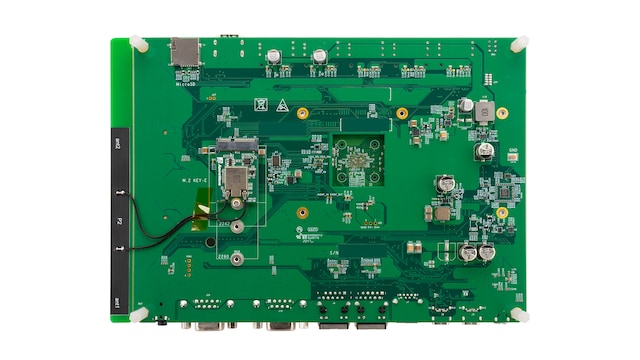

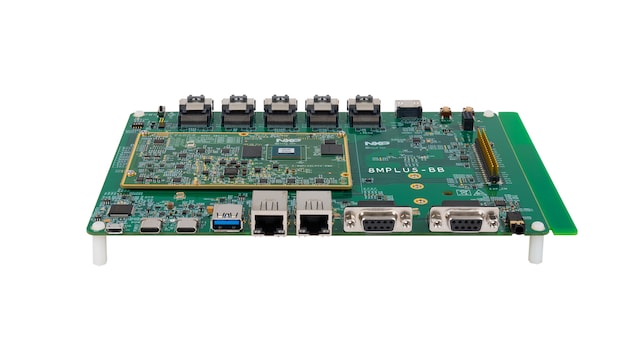

この2ボード型のソリューションは、i.MX 8M Plus SoC、LPDDR4、eMMC、QSPI、PMIC、電力監視回路を含むコンピューティング・モジュールと、製品を評価する際に必要となる幅広いコネクティビティを実現するベース・ボードで構成されます。お客様の設計を迅速に進めるために最適な出発点となります。

Board Control Utilities (BCU) およびPower Measurement Tool (PMT) というソフトウェア・ツールを使用して、各電源レールの消費電力を実行時に測定できます。詳細については、ユーザー・ガイドとクイック・スタート・ガイドを参照してください。

特長

プロセッサ

  • i.MX 8M Plus Quadアプリケーション・プロセッサ
  • Arm Cortex-A53（最大1.8 GHz）x 4
  • Arm Cortex-M7（最大800 MHz）x 1
  • Cadence® Tensilica® HiFi4 DSP（最大800 MHz）
  • 機械学習 (ML) アクセラレータ

メモリ

  • 6 GB LPDDR4
  • 16 GB eMMC 5.1
  • 64 MB QSPIフラッシュ

ディスプレイとカメラのインターフェース

  • MIPI-DSI Display Mini-SASコネクタ
  • LVDS Display Mini-SASコネクタ
  • MIPI-CSI Camera Mini-SASコネクタ x 2

ワイヤレス

  • AzureWave AW-CM276MA (NXP 88W8997)：Wi-Fi 5 (802.11ac) 2x2デュアルバンド (2.4/5 GHz) およびBluetooth 5.1

オーディオ

  • オーディオDAC
  • マイク/ヘッドフォン・ジャック

コネクティビティ

  • 10/100/1000イーサネット・ポート x 2（TSN対応 x 1）
  • USB 3.0 Type C（電源用）
  • USB 3.0 Type A
  • USB 3.0 Type C
  • PCIe M.2インターフェース
  • CAN DB9メス型コネクタ x 2

デバッグ

  • JTAGコネクタ

ツール＆OSサポート

  • Linux
  • Android
  • FreeRTOS

もっと見る

購入オプション

8MPLUSLPD4-PEVK-Image

クリックして展開

  • 8MPLUSLPD4-PEVK
    アクティブ

  • i.MX 8M Plus Evaluation Kit Enabling Power Measurement.

  • キットの内容

    • i.MX 8M Plus CPUモジュール​（電源測定回路付き）
    • ベース・ボード
    • USB 3.0 - Type Cケーブル x 1
    • USB A - micro Bケーブル x 1​
    • USB Type C電源ケーブル x 1​
  • $588.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
MINISASTOCSI-Image

クリックして展開

  • $74.75 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
IMX-MIPI-HDMI-Image

クリックして展開

  • IMX-MIPI-HDMI
    アクティブ

  • MIPI to HDMI adaptor card (mini SAS).

  • $194.35 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 17
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
MX8-DSI-OLED1A-Image

クリックして展開

  • MX8-DSI-OLED1A
    アクティブ

  • Evaluation Kit for the i.MX 8M Applications Processor.

  • $573.85 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
