i.MX 8ULP評価キット9 (EVK9)

MCIMX8ULP-EVK9

画像にカーソルを合わせると拡大表示されます。

i.MX 8ULP EVK9キットは、9.4 x 9.4 mmのi.MX 8ULPアプリケーション・プロセッサを包括的に評価するためのプラットフォームを実現します。

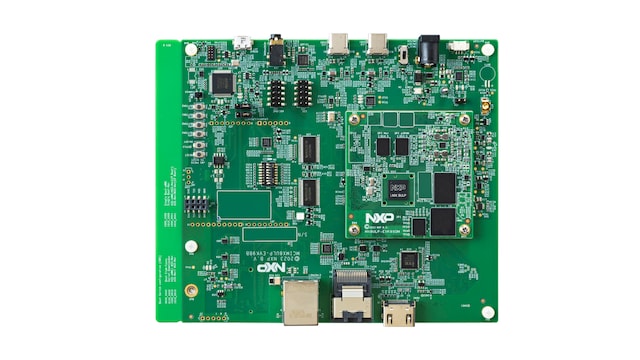

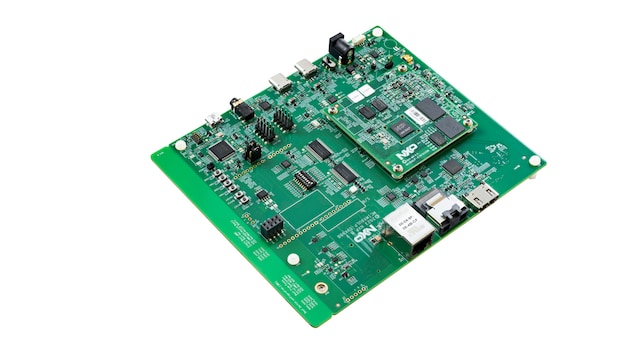

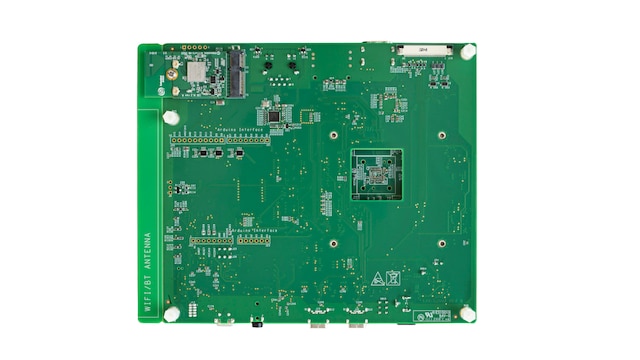

この2ボード型のソリューションは、i.MX 8ULP SoC (9.4 x 9.4 mm)、LPDDR4、PMIC、オクタルSPI NORフラッシュ、オクタルSPI pSRAM、eMMCを含むコンピューティング・モジュールと、製品を評価する際に必要となる幅広いコネクティビティを実現するベース・ボードで構成されます。このキットは、お客様の設計を迅速に進めるために最適な出発点となります。

対応製品

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • i.MX8ULP: i.MX 8ULPアプリケーション・プロセッサ・ファミリ

パワーマネージメント

PMIC

  • PCA9460: 超低消費電力アプリケーション向け13チャネル・パワー・マネジメントIC (PMIC)

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • IW416: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 4 (802.11n) およびBluetooth® 5.2ソリューション

特長

プロセッサ

  • i.MX 8ULPアプリケーション・プロセッサ
  • デュアルCortex-A35 @800 MHz
  • Cortex-M33 @216 MHz
  • Cadence® Tensilica® HiFi 4 DSP @600 MHz
  • Cadence® Tensilica® Fusion DSP @200 MHz
  • EdgeLock®セキュア・エンクレーブ

メモリ

  • 2 GB LPDDR4
  • 32 GB eMMC
  • RTDで32 MBのオクタルSPI NORフラッシュ
  • APDで64 MBのオクタルSPI NORフラッシュ
  • RTDで8 MBのオクタルSPI pSRAM

パワーマネジメント

  • NXP PCA9460A PMIC

ディスプレイとカメラのインターフェース

  • HDMI出力コネクタ
  • MIPI-DSIコネクタ
  • miniSAS MIPI-CSIコネクタ

ワイヤレス

  • NXP IW416：Wi-Fi 1x1デュアルバンド (2.4/5 GHz) およびBluetooth 5.2
  • オンボードPCBアンテナWi-Fi 4 (802.11n)
  • 外部アンテナ・コネクタ

オーディオ

  • 3.5 mmオーディオ・ステレオ・ヘッドフォン・ジャック
  • I2S拡張ヘッダ - J12

コネクティビティ

  • USB C 2.0コネクタ x 2
  • 10/100MイーサネットRJ45コネクタ x 1
  • CANヘッダ
  • ADC/DACコネクタ

デバッグ

  • JTAGコネクタ
  • USB micro-Bを介したUART

センサ

  • 加速度センサ/ジャイロスコープ
  • 高精度圧力センサ

セキュリティ

  • 改ざん検知スイッチ

ツール＆OSサポート

  • Linux®
  • Android®
  • FreeRTOS™

もっと見る

購入オプション

MCIMX8ULP-EVK9-Image

クリックして展開

  • MCIMX8ULP-EVK9
    アクティブ

  • i.MX 8ULP Evaluation Kit (EVK9).

  • キットの同梱物：

    • i.MX 8ULP 9.4 x 9.4パッケージ・ベースのi.MX 8ULP CPUモジュール
    • ベース・ボード
    • クイック・スタート・ガイド
    • USB Type-C-Standard-Aケーブル x 1
    • USB micro-B-Standard-Aケーブル x 1
    • 電源
  • $550.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
RK055HDMIPI4MA0-Image

クリックして展開

  • RK055HDMIPI4MA0
    アクティブ

  • 5.5" LCD Panel.

  • 5.5インチ720 x 1280 TFT LCDディスプレイ、タッチ・センシティブ・オーバーレイ、2レーンまたは4レーンMIPIインターフェース搭載

  • $90.85 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
MINISASTOCSI-Image

クリックして展開

  • $74.75 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
