超低消費電力アプリケーション向け13チャネル・パワー・マネジメントIC (PMIC)
この製品は一部のお客様に提供しています。詳しい情報やサンプルの供給状況については、サポートまたは営業担当者にお問い合わせください。
PCA9460ファミリは、スマートホーム、ビルの安全とセキュリティ、ウェアラブル、小型および中型家電などの超低消費電力アプリケーション用に設計されています。
- PCA9460A/B/Cは、i.MX 8ULPファミリのプロセッサをサポートするよう専用設計されたシングルチップPMICです。
- このデバイスは、4つの高効率1 A降圧レギュレータ、4つのVLDO、1つのSVVS LDO、4つの150 mΩロード・スイッチをWSCSP42パッケージに搭載しています。2つの降圧レギュレータは、立上がりおよび立下がり時間をプログラミングできるダイナミック電圧スケーリング (DVS) をサポートします。
- このデバイスは、-40°C～85°Cの周囲温度範囲で動作します。
製品詳細
特長
降圧レギュレータ x 4
- 1 A降圧レギュレータ x 2
- DVFSを備えた1 A降圧レギュレータ x 2
- 低Iq（低消費電力モードで1.5 uA、通常モードで5.5 uA）
リニア・レギュレータ x 4
- 250 mA NMOS LDO x 1
- 250 mA PMOS LDO x 3
- アクティブ放電抵抗を内蔵
一般的な機能
- 10 mA SNVS LDO
- 柔軟な電源オン/オフ・シーケンス
- Fm+ 1 MHz I²Cインターフェース
- 出力電流1 A
- i.MX 8ULP MCUをサポート
- I²Cインターフェースと入力制御
アクティブ放電抵抗付きロード・スイッチ x 4
- 150 mΩのオン抵抗 (Rdson)
- 異なるモードでのオン/オフ制御
- 2つの点滅パターンでLEDドライバを設定可能
電源制御IO
- 電源オン/オフ制御
- スタンバイ/実行モード制御
- スマートDVS制御
ESD保護
- 人体モデル (HBM)：+/- 2000 V
- デバイス帯電モデル (CDM)：+/-500 V

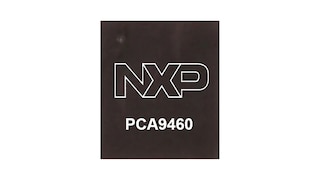

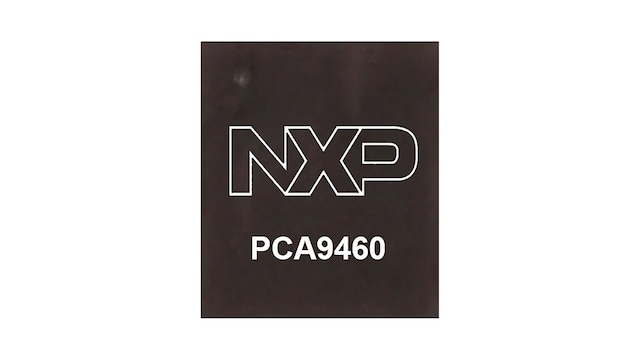

パッケージ

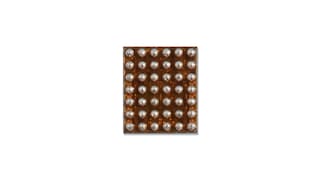

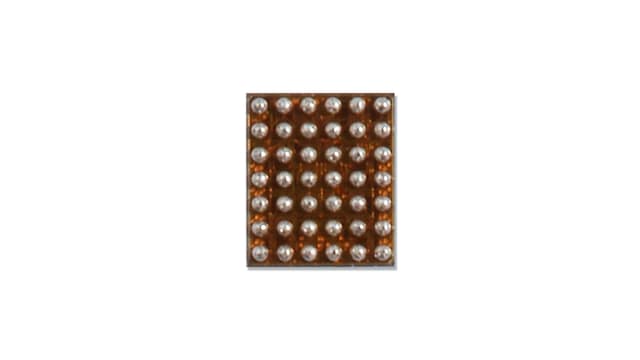

- 7 x 6バンプ・アレイ、0.4 mmピッチ、WL-CSP、2.86 mm x 2.46 mm
製品プログラム
関連製品
低消費電力アプリケーション向けPMIC
i.MX 8M Mini/Nano/Plus用パワー・マネジメントIC
PMIC with 1A Li+ Linear Battery Charger for Low Power Processor Systems
購入/パラメータ
3 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | 対応MCU | 電源電圧 [最小] (V) | 電源電圧 [最大] (V) | 出力電流 (A) | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | チャネル数 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 製品機能 | インターフェースと入力制御 | その他の機能 - アナログ | Junction Temperature (Min to Max) (℃) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 10K @ US$1.49 | i.MX 8ULP | 2.7 | 5.5 | 1 | 4 | 5 | 2 | 0 | 9 | -40 to 85 | QM | PMIC for low power applications | I2C | 2.86 mm x 2.46 mm, 42-bumps Wafer level CSP package, DVS support (Buck2/3), Four load switches, Ultra low Iq current | -40 to 125 | |||
アクティブ | 10K @ US$1.45 | i.MX 8ULP | 2.7 | 5.5 | 1 | 4 | 5 | 2 | 0 | 9 | -40 to 85 | QM | PMIC for low power applications | I2C | 2.86 mm x 2.46 mm, 42-bumps Wafer level CSP package, DVS support (Buck2/3), Four load switches, Ultra low Iq current | -40 to 125 | |||
アクティブ | 10K @ US$1.52 | i.MX 8ULP | 2.7 | 5.5 | 1 | 4 | 5 | 2 | 0 | 9 | -40 to 85 | QM | PMIC for low power applications | I2C | 2.86 mm x 2.46 mm, 42-bumps Wafer level CSP package, DVS support (Buck2/3), Four load switches, Ultra low Iq current | -40 to 125 |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
6 ドキュメント
コンパクトリスト
アプリケーション・ノート (2)
カタログ (1)
-
パワー・マネジメント集積回路 (PMIC) – パンフレット[PMICBRA4]
データ・シート (1)
ファクト・シート (1)
-
PMIC PCA9460 for i.MX 8ULP Fact Sheet[IMXPCA9460A4FS]
ホワイト・ペーパ (1)
6 ドキュメント
コンパクトリスト
アプリケーション・ノート (2)
カタログ (1)
-
パワー・マネジメント集積回路 (PMIC) – パンフレット[PMICBRA4]
データ・シート (1)
ファクト・シート (1)
-
PMIC PCA9460 for i.MX 8ULP Fact Sheet[IMXPCA9460A4FS]
ホワイト・ペーパ (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
4 ハードウェア提供
-
-

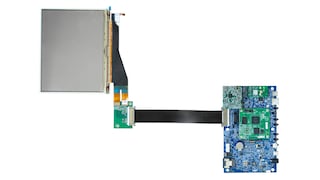

評価・開発ボードi.MX 8ULP評価キット
-
