PCA9421評価ボード

PCA9421UK-EVM

画像にカーソルを合わせると拡大表示されます。

PCA9421は高集積のパワーマネジメントIC (PMIC) であり、低消費電力マイクロコントローラ・アプリケーションまたは類似のアプリケーション向けの完全なパワーマネジメント・ソリューションを提供します。このデバイスは、2つの降圧コンバータとプログラム可能な出力電圧範囲を備えた2つのLDOを統合しています。

対応製品

パワーマネージメント

PMIC

特長

  • 2つの降圧DC-DCコンバータ
  • 極めて低い自己消費電流
  • プログラム可能な出力電圧
  • SW1：コア降圧コンバータ、0.5 V～1.5 V出力、25 mV/ステップ、固定1.8 V、最大250 mA
  • SW2：システム降圧コンバータ、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大500 mA
  • さらに省電力を実現する低消費電力モード
  • 2つのLDO
  • プログラム可能な出力電圧レギュレーション
  • LDO1：常時オンLDO、1.70 V～1.90 V出力、25 mV/ステップ、最大1.0 mA
  • LDO2：システムLDO、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大250 mA
  • 1 MHz I²Cバス・ターゲット・インターフェース
  • -40°C～+85°Cの周囲温度範囲
  • 5 x 5バンプ・アレイWLCSPパッケージおよび24ピンQFNパッケージで提供

購入オプション

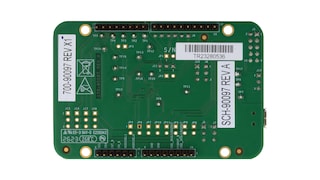

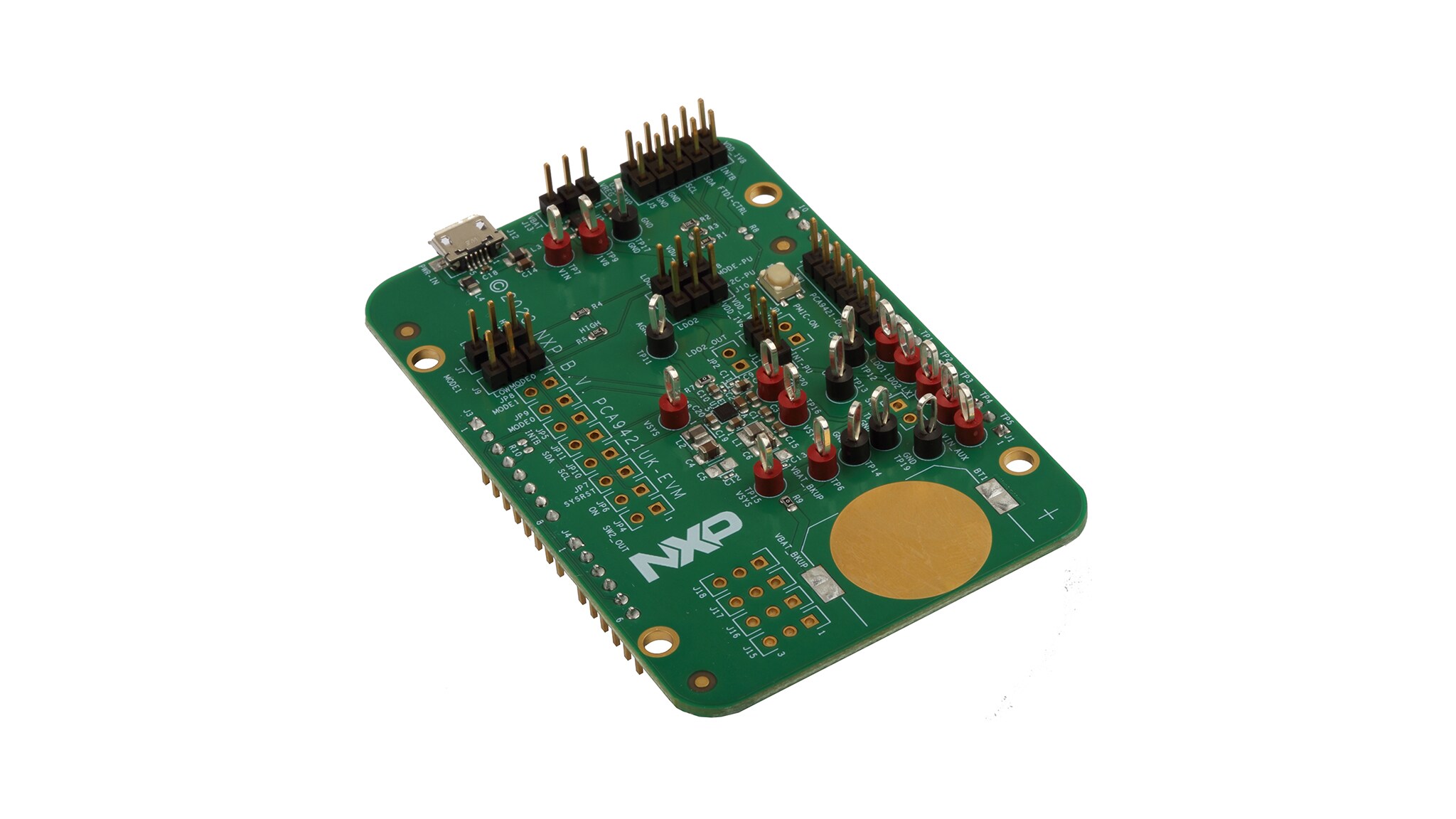

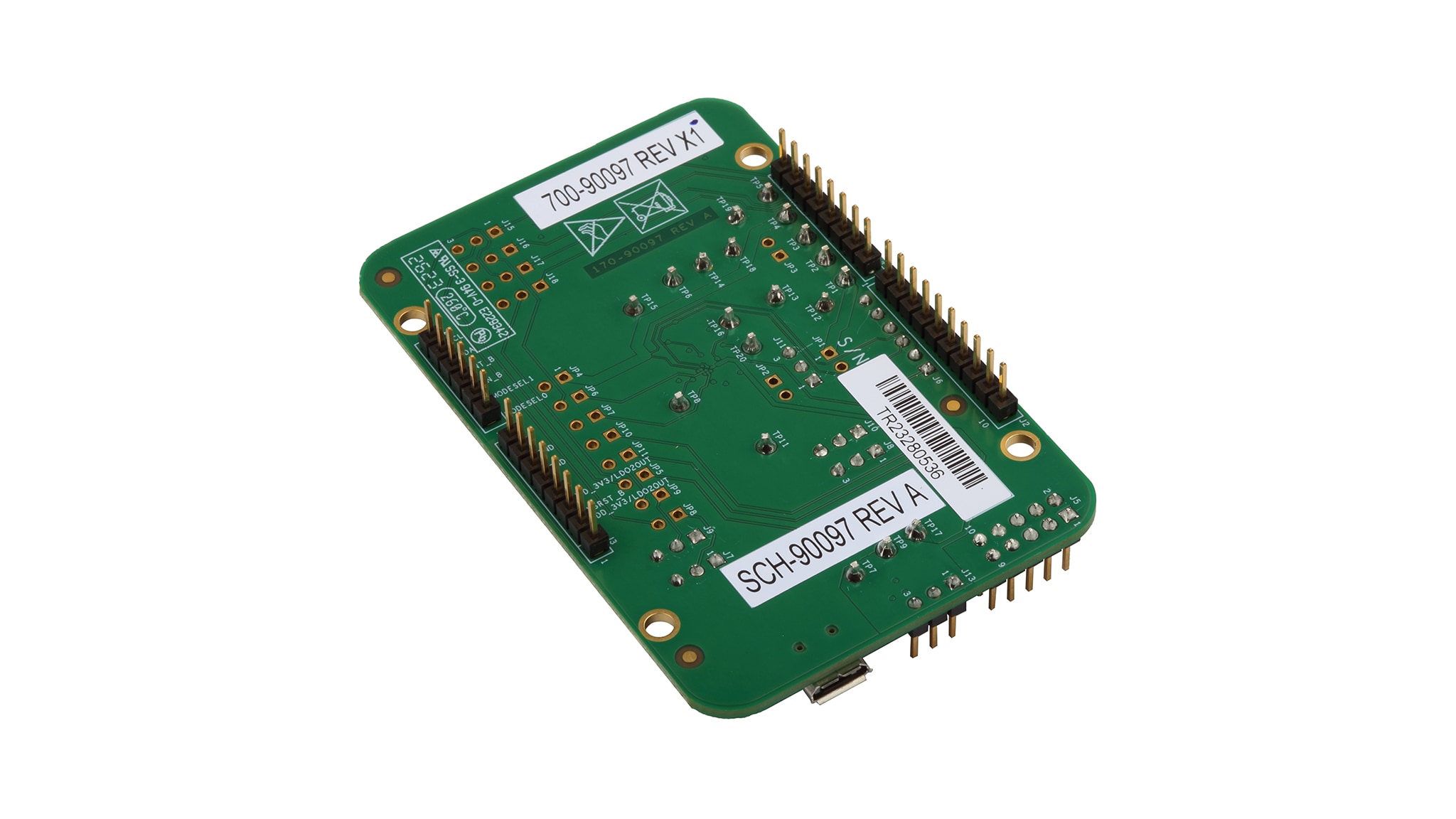

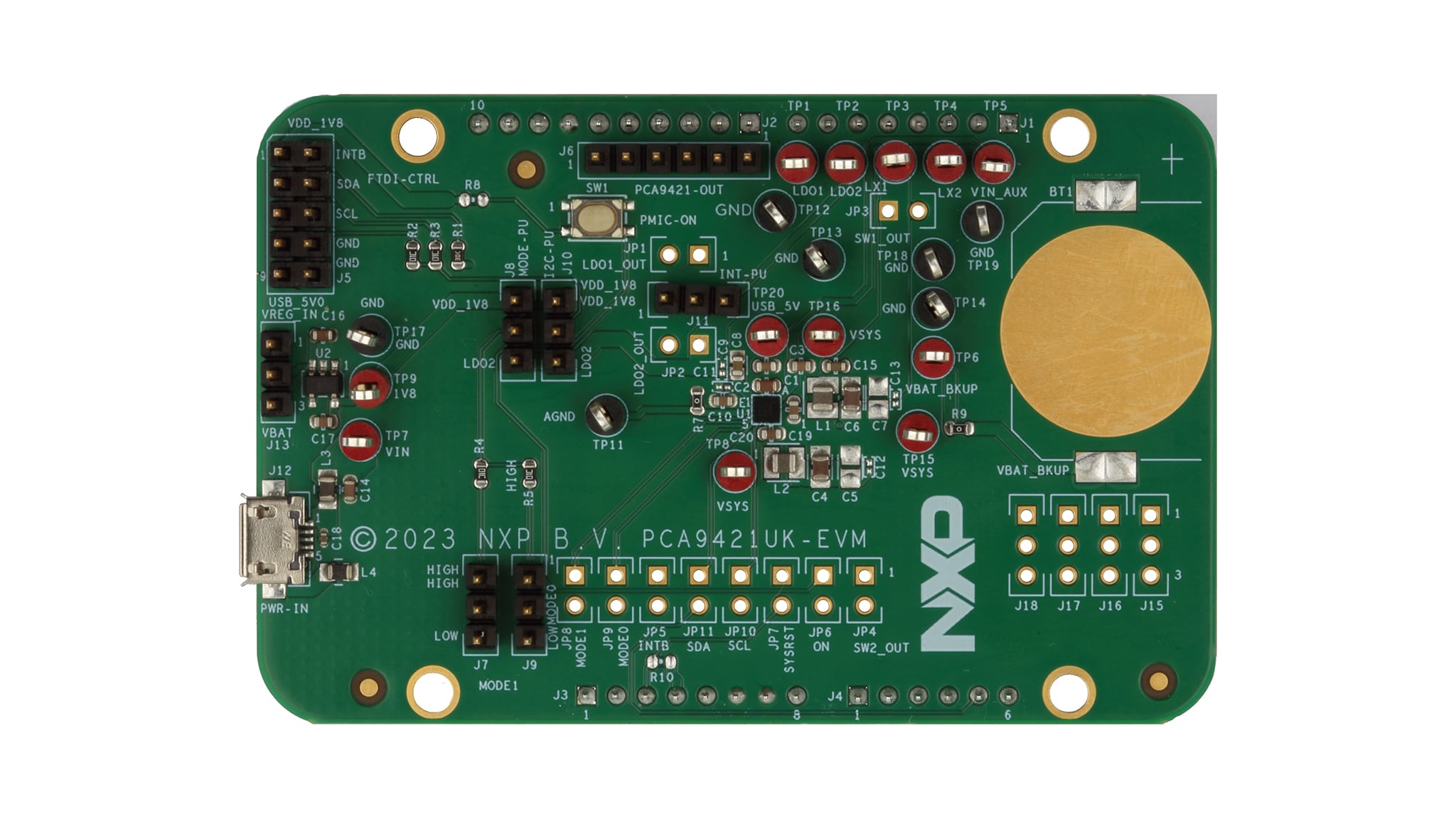

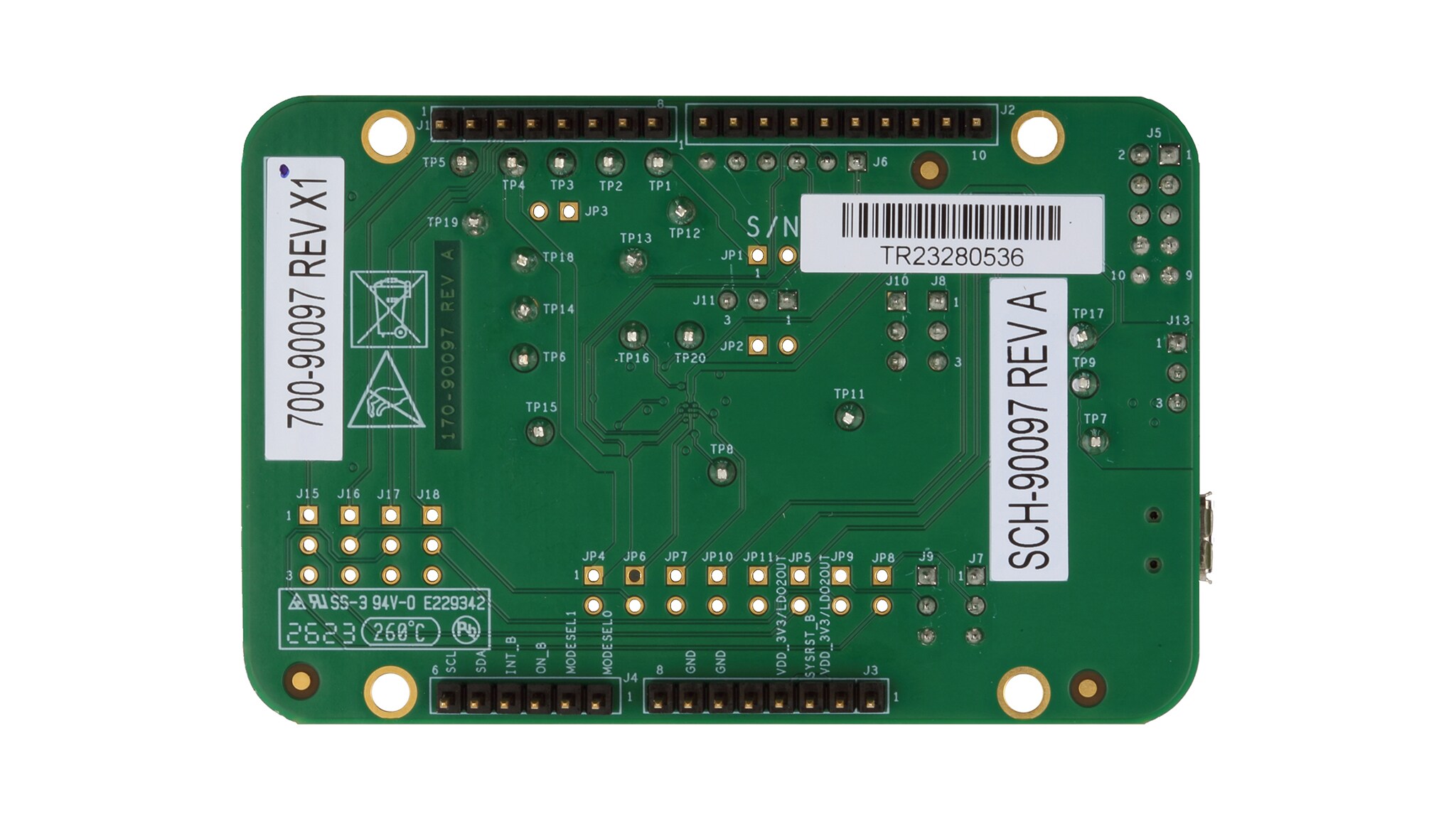

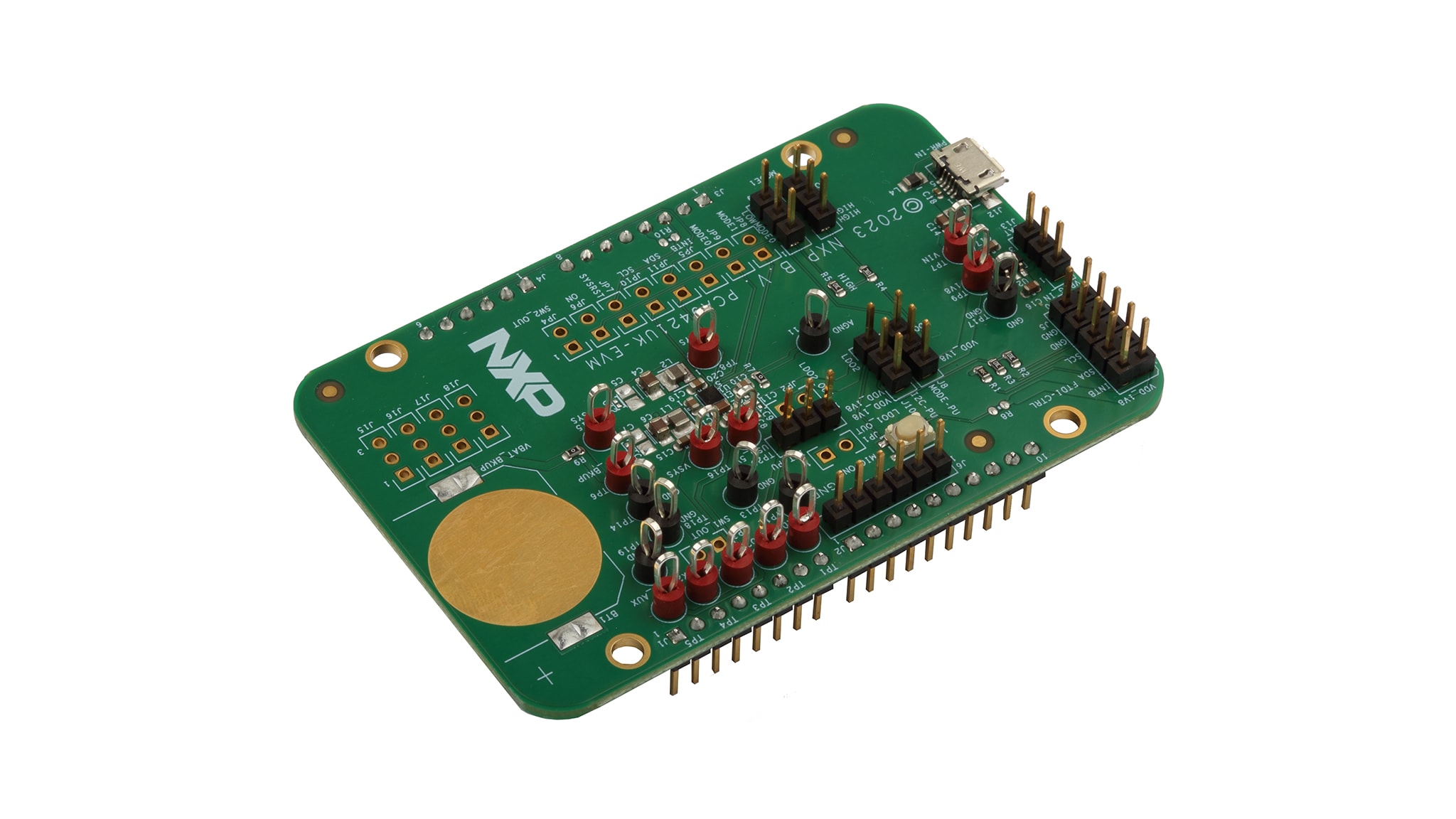

PCA9421UK-EVM-Image

クリックして展開

  • PCA9421UK-EVM
    アクティブ

  • PCA9421 Evaluation Board.

  • キットの内容：

    • 組立て済み/テスト済みのPCA9421UK-EVM評価ボード（静電気防止バッグ入り）
    • I²C通信用USB-MPSSEシリアル・ケーブル
    • USB 2.0ケーブル
    • 予備ジャンパ
  • $145.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
