低消費電力アプリケーション向けPMIC

PCA9420-PCA9421
アクティブ

画像にカーソルを合わせると拡大表示されます。

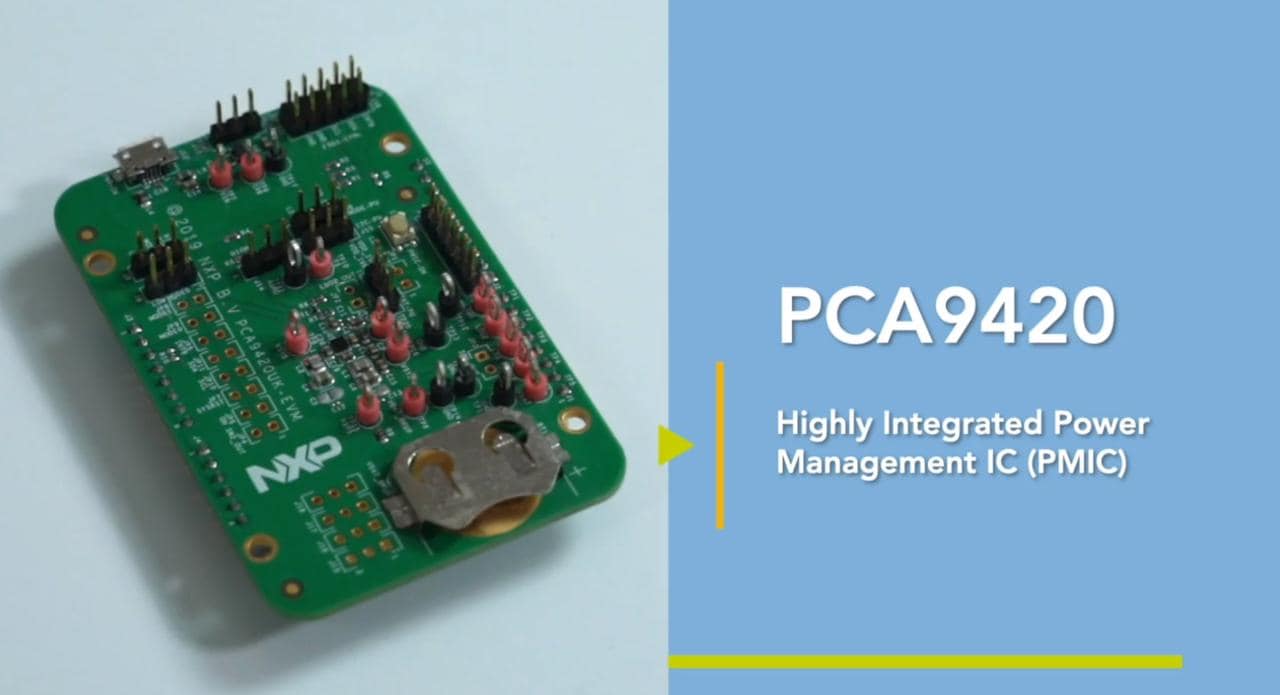

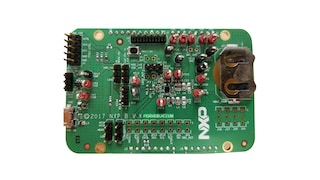

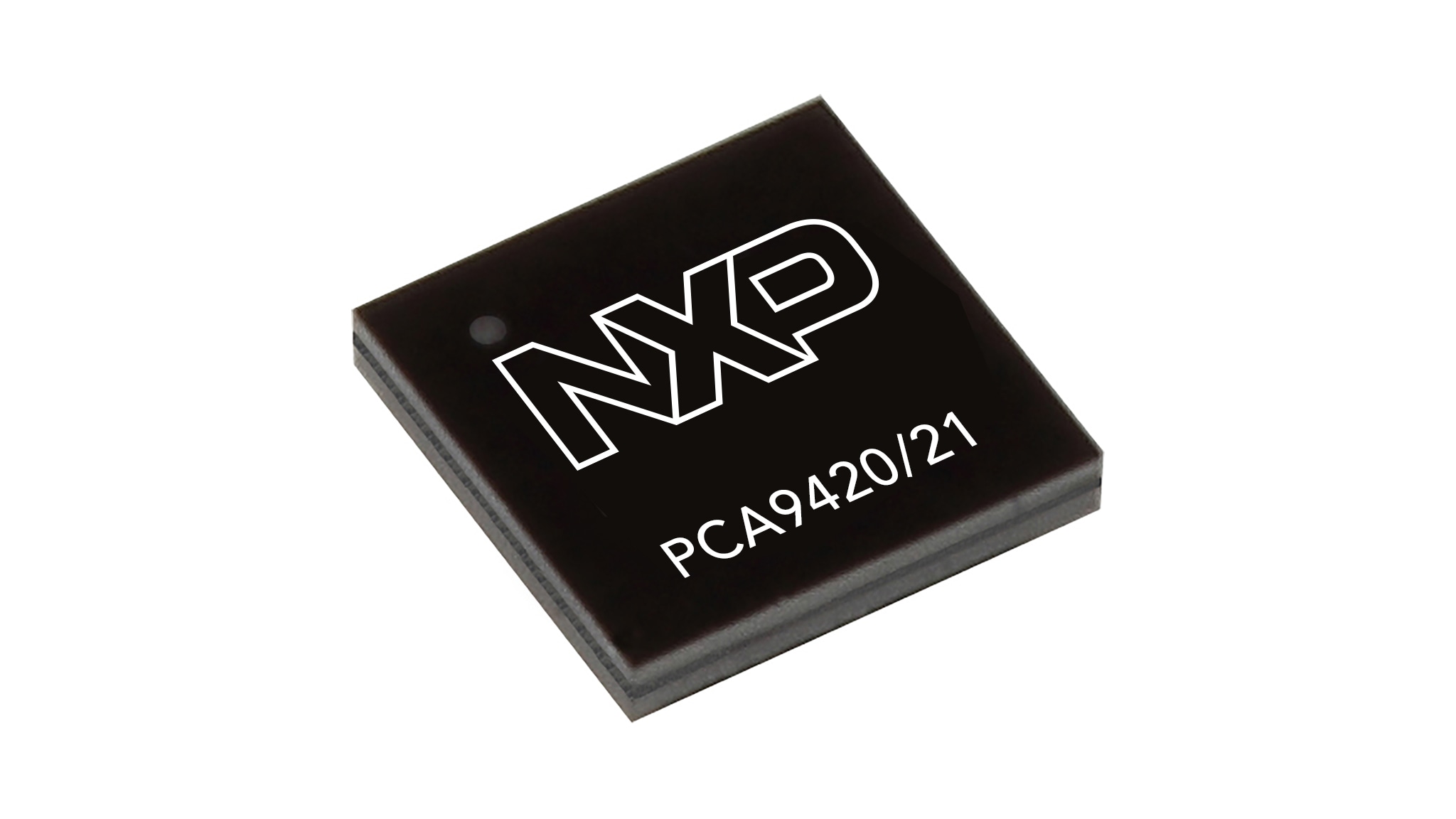

PCA9420/21は高集積のパワー・マネジメントIC (PMIC) であり、低消費電力マイクロコントローラ・アプリケーションまたはリチウムイオン・バッテリー駆動の類似のアプリケーションや5 Vアダプタの非ポータブル・アプリケーション向けのパワー・マネジメント・ソリューションを提供します。

このデバイスは、2つの降圧コンバータとプログラム可能な出力電圧範囲を備えた2つのLDOを統合しています。また、PCA9420は、I²Cでプログラムできる定電流 (CC) 値および定電圧 (CV) 値を使用して最大315 mAの充電が可能なリニア・バッテリー・チャージャも統合しています。

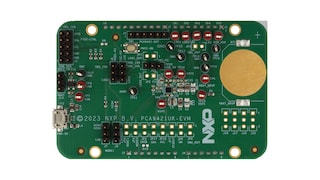

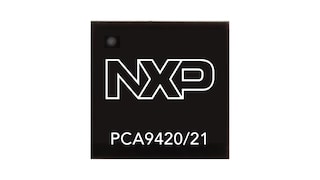

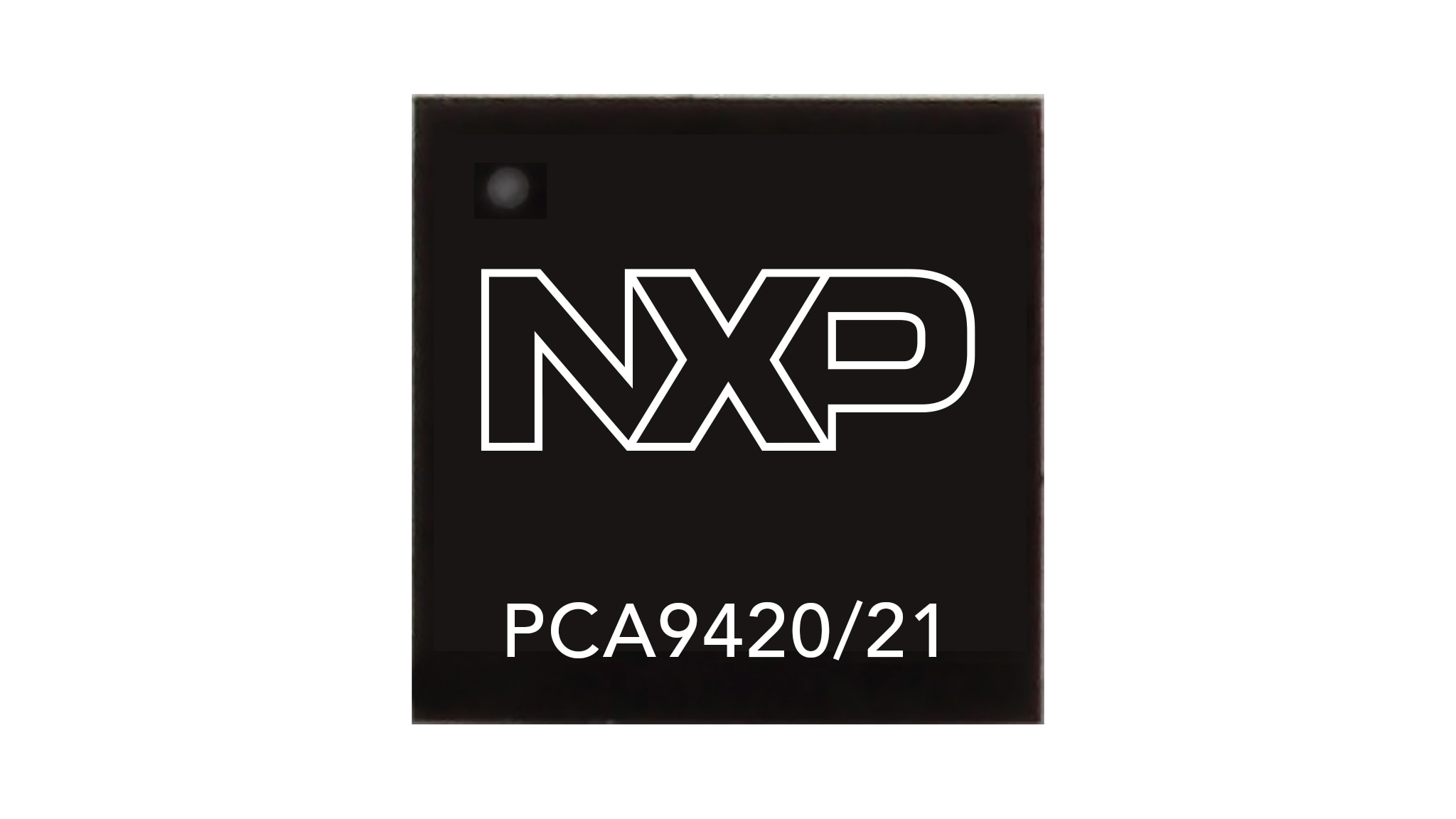

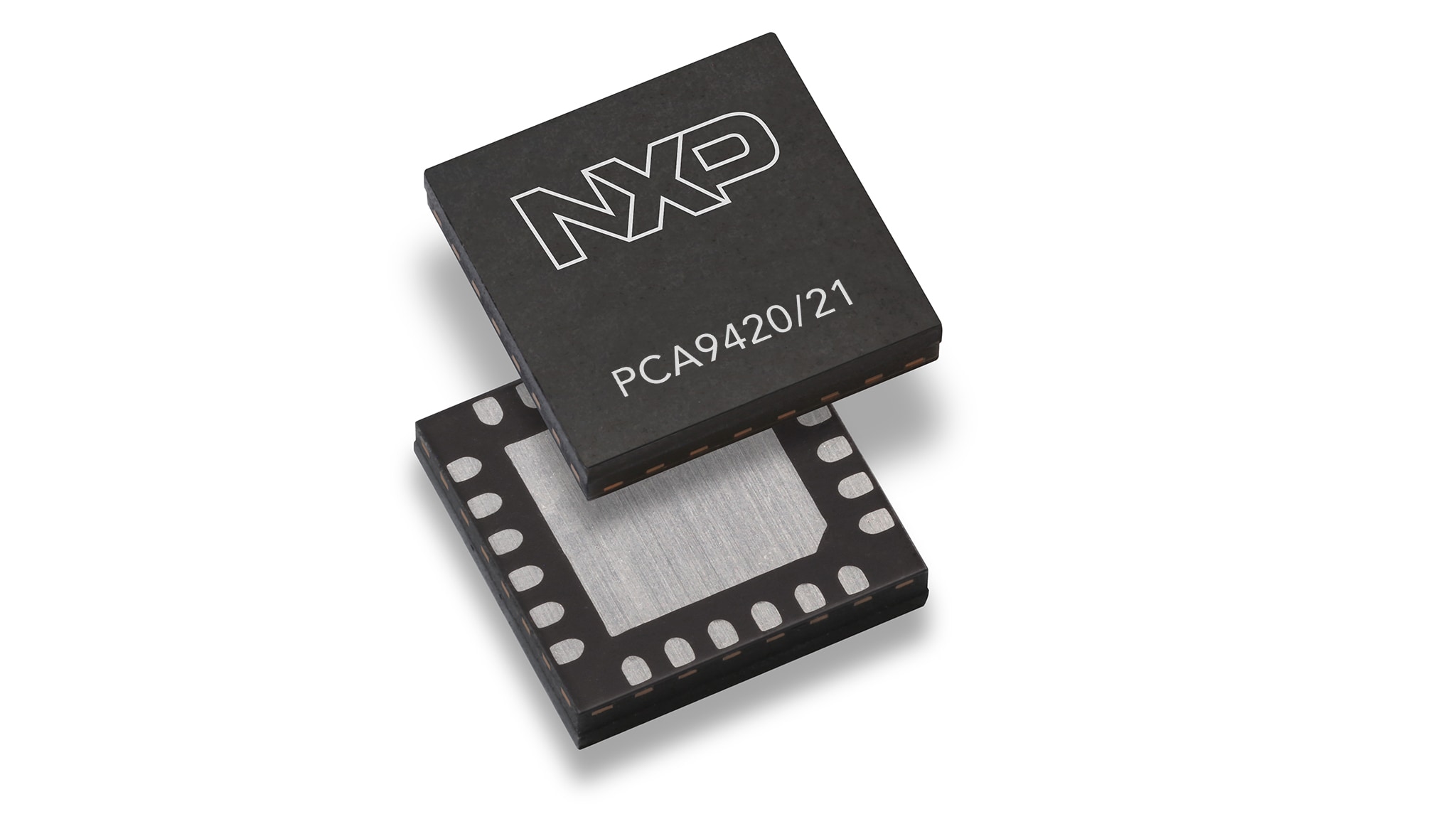

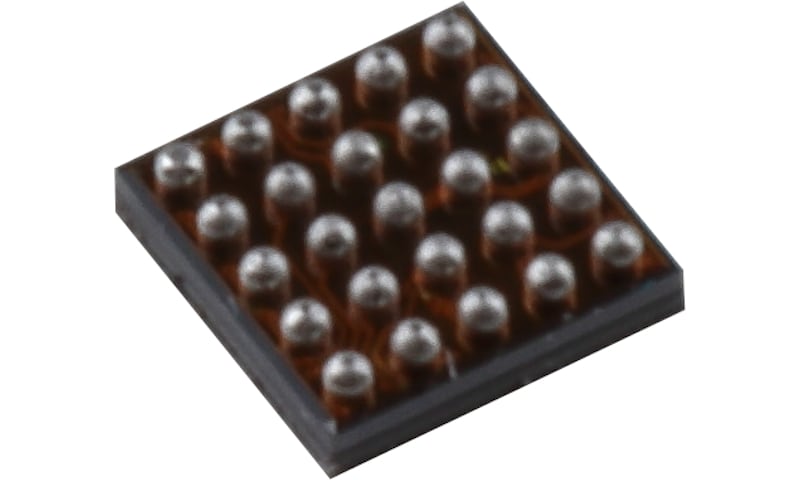

チップは、2.09 mm x 2.09 mm、5 x 5バンプ、0.4 mmピッチのWLCSPパッケージ、および3 mm x 3 mm、24 ピンQFNパッケージで提供されます。

ブロック図

PCA9420/PCA9421

PCA942X Block Diagram
図を取得する PDF

特長

一般的な機能

  • 低消費電力アプリケーション向けに最適化
  • 出荷モード時標準静止電流100 nA
  • ソリューション全体サイズの小型化
  • 「モード」構成を内蔵し、高速モード・スイッチによりさまざまなMCU動作モードをサポート
  • i.MX RT MCUをサポート
  • 負荷供給電圧：2 V（最小）、6.8 V（最大）
  • I²Cインターフェースと入力制御
  • 出力電流0.5 A

バッテリー・チャージャ（PCA9420のみ）

  • シングル・セルのリチウムイオン・バッテリー充電用リニア・バッテリー・チャージャ
  • VINピンで20 Vを許容
  • プログラム可能な定電流（最大315 mA）とプリチャージ低電圧電流しきい値
  • プログラム可能な定電圧レギュレーション
  • 入力OVP、バッテリーSCP、熱保護などの保護機能を内蔵
  • JEITA準拠
  • バッテリー接続の検出

温度

  • 過熱保護機能
  • -40°C～+85°Cの周囲温度範囲

DC/DC（降圧）コンバータ

  • プログラム可能な出力電圧
  • SW1：コア降圧コンバータ、0.5 V～1.5 V出力、25 mV/ステップ、固定1.8 V、最大250 mA
  • SW2：システム降圧コンバータ、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大500 mA
  • さらに省電力を実現する低消費電力モード

LDO

  • プログラム可能な出力電圧レギュレーション
  • LDO1：常時オンLDO、1.70 V～1.90 V出力、25 mV/ステップ、最大1 mA
  • LDO2：LDOシステム、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大250 mA

インターフェース

  • 1 MHz I²Cバス・ターゲット・インターフェース

パッケージ

  • 2.09 mm x 2.09 mm、5 x 5バンプ、0.4 mmピッチのWLCSP
  • 3 mm x 3 mm、24ピンQFN

もっと見る

購入/パラメータ

3 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

標準価格

対応MCU

電源電圧 [最小] (V)

電源電圧 [最大] (V)

出力電流 (A)

Number of Buck Regulators

Number of LDO

Switching Frequency LV Buck (MHz)

Number of Boost Regulators

チャネル数

バッテリ・チャージャ

パッケージタイプ

Ambient Operating Temperature (Min to Max) (℃)

Safety Level

製品機能

インターフェースと入力制御

Junction Temperature (Min to Max) (℃)

PCA9420UK
データ・シート

アクティブ

10K @ US$1.11

i.MX RT

3.3

5.5

0.5

2

2

2

0

4

Linear up to 315mA

—

-40 to 85

QM

Low Power PMIC with battery charger

I2C

-40 to 125

PCA9421BS
データ・シート

アクティブ

10K @ US$1.06

i.MX RT

3.3

5.5

0.5

2

2

2

0

4

Linear up to 315mA

HVQFN24

-40 to 85

QM

Low Power PMIC

I2C

-40 to 125

PCA9421UK
データ・シート

アクティブ

10K @ US$1.00

i.MX RT/MCX

3.3

5.5

0.5

2

2

2

0

4

—

—

-40 to 85

QM

Low Power PMIC

I2C

-40 to 125
