PCA9422評価ボード

PCA9422-EVB 製造開始前

画像にカーソルを合わせると拡大表示されます。

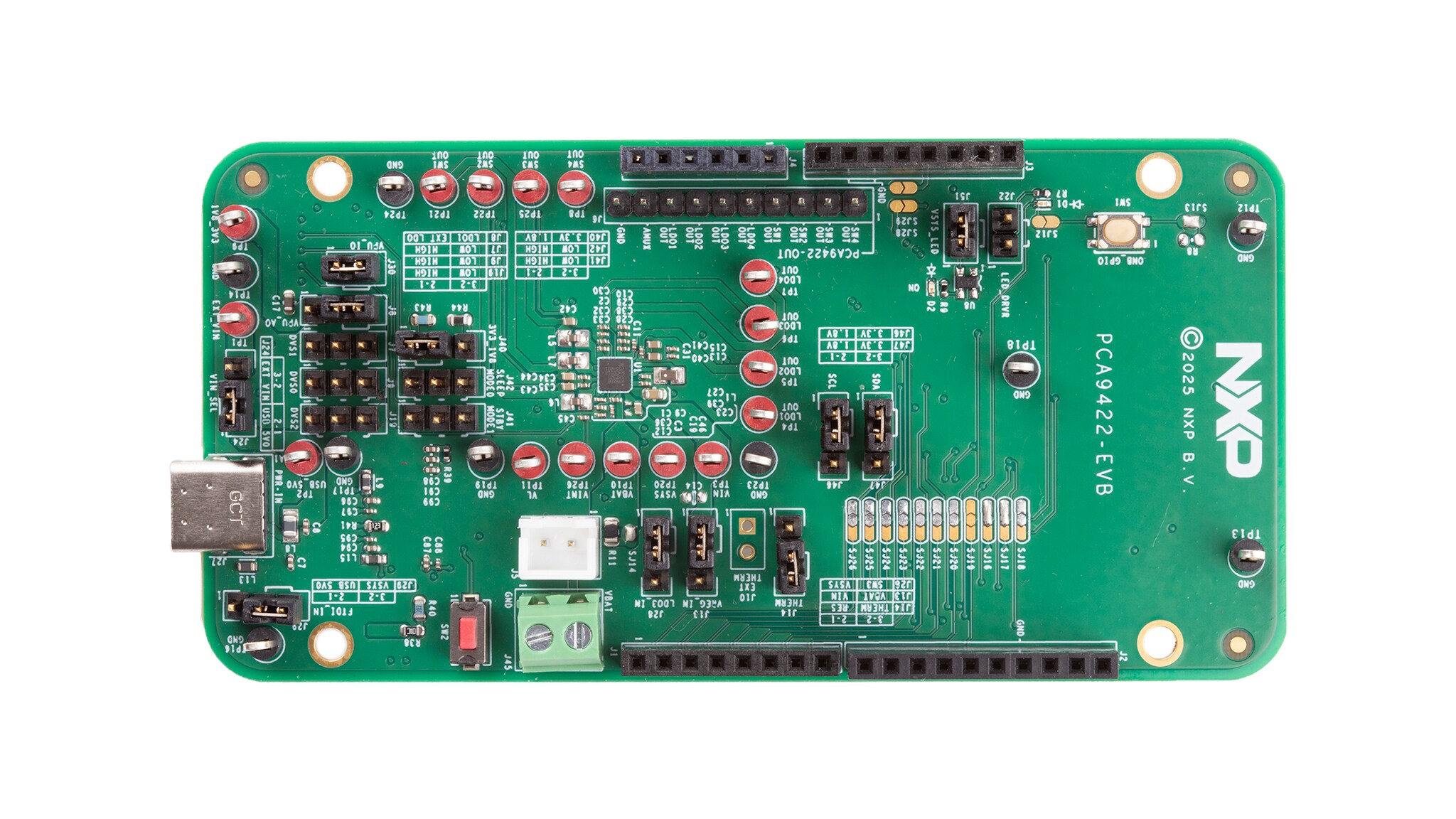

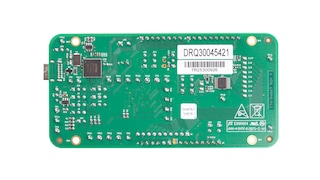

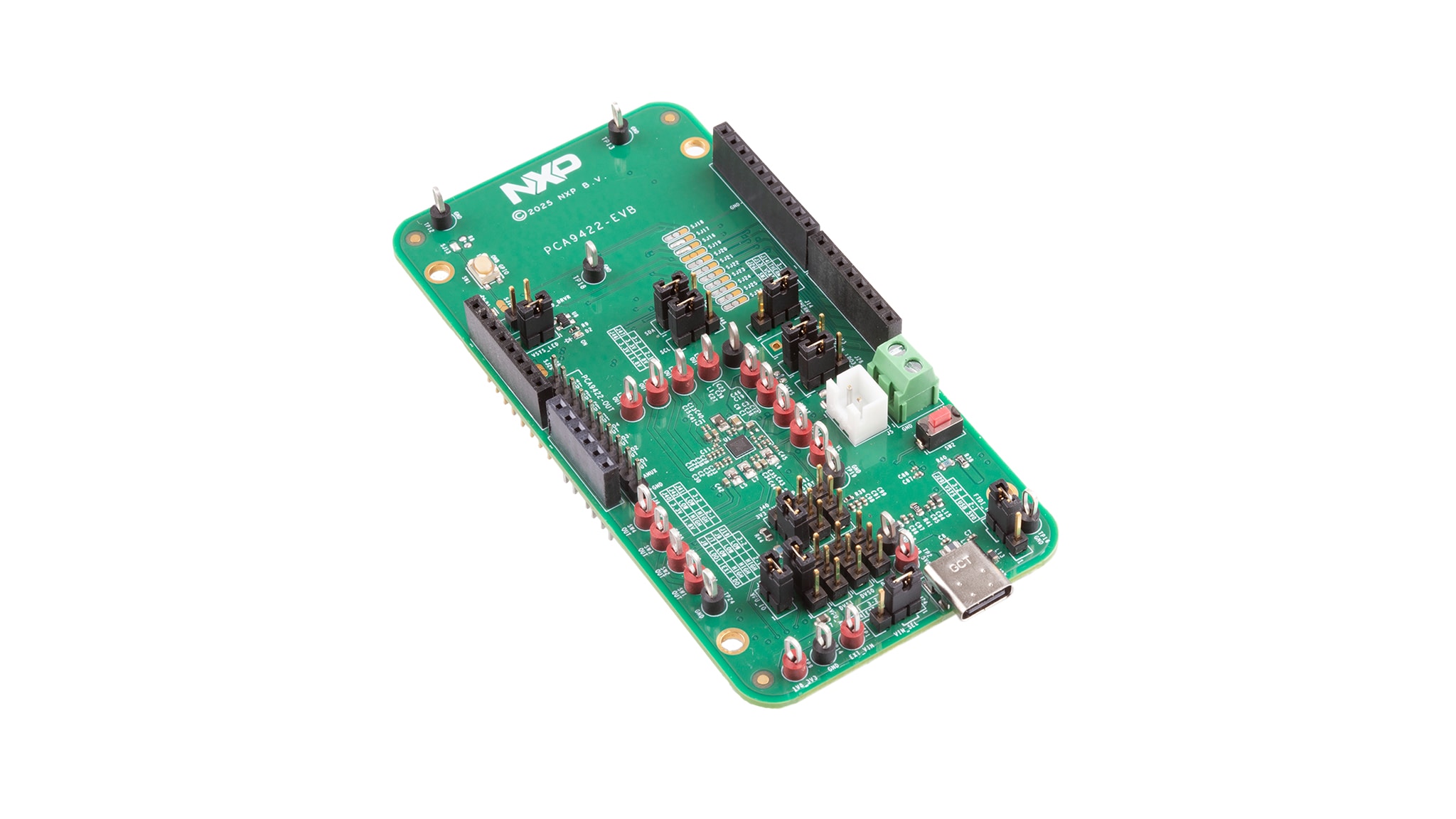

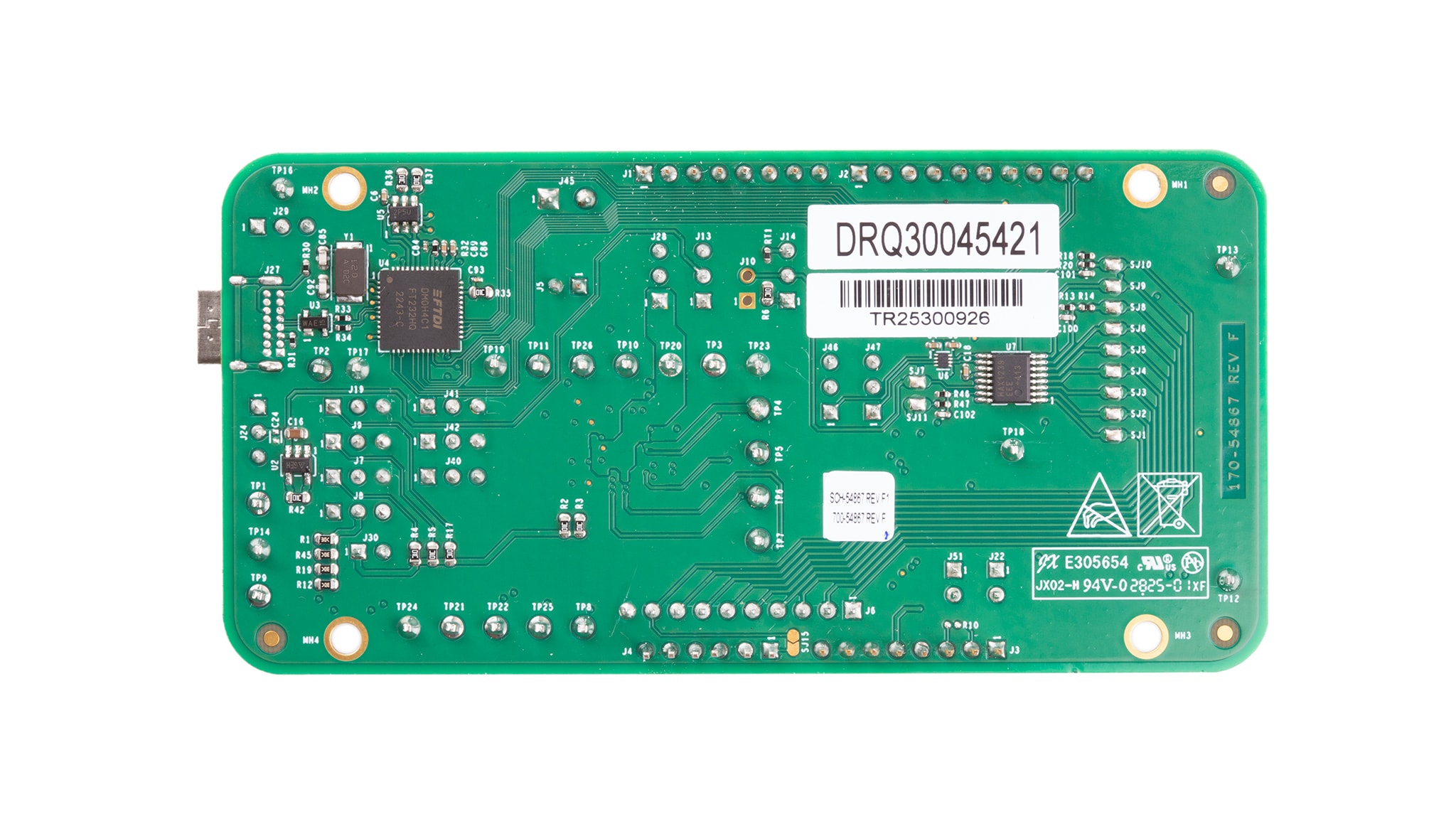

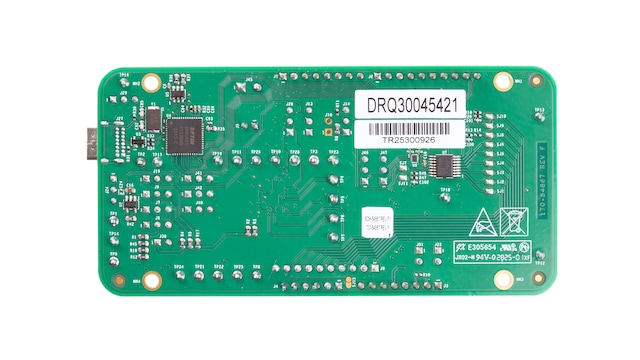

PCA9422-EVB評価ボードは、PCA9422パワー・マネジメントIC (PMIC) のすべての機能を評価できる、使いやすい回路基板です。この評価ボード (EVB) は、Arduino® UNOインターフェースをサポートしています。オンボードのADコンバータを使用して、すべてのレギュレータ電圧をGUIでモニタリングできます。

ブロック図

PCA9422

PCA9422 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

PMIC

  • PCA9422: PCA9422：RT5/6/700用の超低消費電力チャージャ＋ゲージPMIC

特長

一般仕様

  • 多数のテスト・ポイントによりすべての電源ノードと信号ノードのモニタリングが容易
  • Arduino UNO互換
  • 6層式ボード・レイアウトにより標準的な設計基準をサポート

コネクティビティ

  • PCとの通信用に標準USB-Cコネクタ

パワー・マネジメント

  • 降圧コンバータ x 3、昇降圧コンバータ x 1、LDOS x 4
  • シングルセルLi/LiPo + リニア・バッテリー・チャージャ
  • ターミナル・ブロック充電コネクタ
  • JEITA準拠のバッテリー温度センシング
  • ADコンバータ (ADC) を使用してすべてのレギュレータ電圧をモニタリング

ソフトウェア

クイック・リファレンス ソフトウェア・タイプ.

フィルタ

2 ソフトウェア・ファイル

  • BSPとデバイスドライバ

    PCA9422 PMIC - Application Code Hub

    MCUXPRESSO改訂 1Mar 4, 20251 KBPCA9422-PMIC-APPLICATION-CODE-HUB
    ダウンロード
  • BSPとデバイスドライバ

    PCA9422 PMIC with Demo App (SDK)

    GITHUB改訂 1Mar 4, 20251 KBPCA9422-PMIC-DEMO-APP-SDK
    ダウンロード

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
