Freedomキット - MC33926、5.0 AスロットルH-B

FRDM33926PNBEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

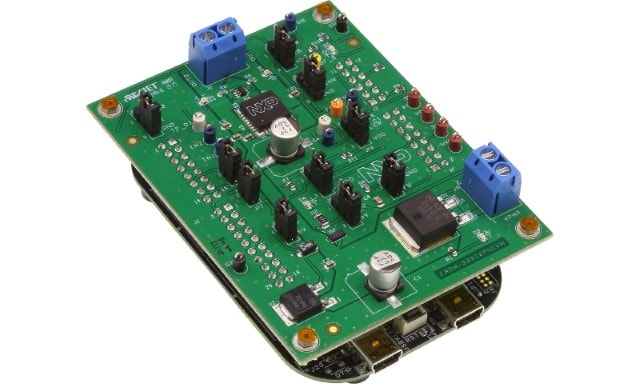

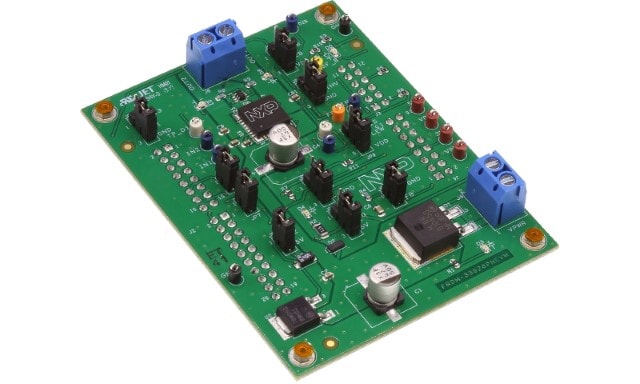

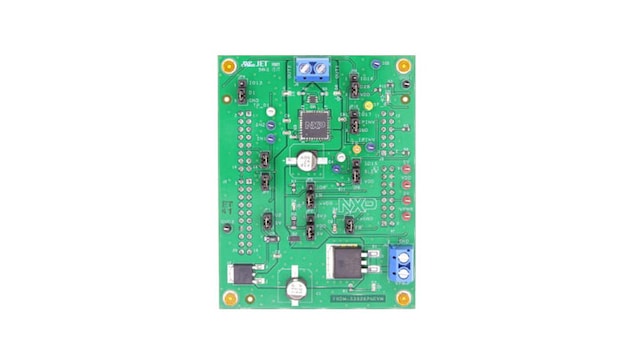

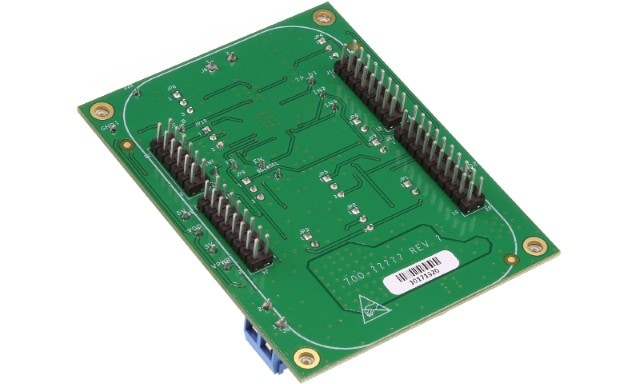

この評価キットは、モノリシックHブリッジ・パワーICである33926を搭載しています。33926は、この仕様に記載されている電流と電圧の制限範囲内であれば、任意の低電圧DCサーボ・モータの制御用途に使用できるよう設計されています。自動車では、電子スロットル制御などに採用されています。33926は、最大5.0 Aのピーク電流で誘導性負荷を制御できます。実効電流値は、デバイス・パッケージと接合するヒートシンクの性能に依存します。内部のピーク電流制限（制御）は、負荷電流が6.5 A ±1.5 Aを超えると動作します。出力負荷は最大20 kHzの周波数でパルス幅変調（PWM制御）できます。FRDM-KL25Zでサポートされます。

製品詳細

対応製品

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • MC33926: H-Bridge, Brushed DC Motor Driver, 5-28 V, 5 A, 20 kHz

特長

コネクティビティ

  • 3.0 V/5.0 V TTL/CMOSロジック互換入力

パワー・マネジメント

  • 8.0 V～28 V範囲での連続稼働（5.0 V～40 V範囲での過渡動作）
  • 一定オフ時間PWMによる過電流制限（制御）
  • 出力短絡保護（VPWRまたはグランドへの短絡）
  • スリープ・モードでの消費電流：50 µA未満（入力をフローティングまたはデフォルトのロジック状態と一致するよう設定）

一般仕様

  • 温度変化に応じた電流制限しきい値の低減
  • すべての入力について、内蔵するソース/シンクによりデフォルト（フローティング入力）状態を定義
  • 150°Cでの最大RDS(ON)：225 mΩ（各HブリッジのMOSFET）

ソフトウェア

  • SPIGenは、PCベースのインターフェースを提供し、FRDM-33926ESEVMの機能を簡単に実行してDCブラシ付きモータを制御できます。SPIGenはWindows 7またはWindows 10システムで動作し、最大40 kHzのPWM周波数をサポートします。

購入オプション

KIT-33926PNBEVM-Image

クリックして展開

  • KIT-33926PNBEVM
    アクティブ

  • Freedom Kit - MC33926, 5.0 A Throttle H-B.

    • 組立ておよびテスト済み評価ボード/モジュール（静電気防止バッグ入り）
    • 保証書
    • FRDM-KL25Z MCU ボード
  • $54.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
FRDM33926PNBEVM-Image

クリックして展開

  • FRDM33926PNBEVM
    アクティブ

  • Freedom Kit - MC33926, 5.0 A Throttle H-B.

    • 組立ておよびテスト済み評価ボード/モジュール（静電気防止バッグ入り）
    • 保証書
  • $18.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
