FRDMKL27-B3115
アクティブ -
Sensor Toolbox kit for the FXPQ3115BVT1 High Precision Biocompatible Pressure Sensor and FRDM-KL27Z.
- アナログ・ツールボックス
- Sensor Toolbox Development Platform for FXPQ3115BV Biomedical Precision Pressure Sensor
Sensor Toolbox Development Platform for FXPQ3115BV Biomedical Precision Pressure Sensor
Sensor Toolbox provides a wide variety of sensor boards with compatible software tools for the FXPQ3115BV Biomedical Precision Pressure Sensor.
Sensor Boards:
- Demonstration (Demo) Kits: For an updated list of all the supported hardware, you can refer to the ISSDK Release Notes
- Shield Board: FRDMSTBI-B3115
- Breakout Board: BRKTSTBI-B3115
Embedded Software Framework:
- MCUXpresso application code hub
- IoT Sensing SDK: Provides Embedded sensor projects for the demo and custom kits through MCUXpresso
- Sensors SW Component Library: Provides platform agnostic software source files, modules, and libraries for sensor drivers
Evaluation and Visualization Software:
- Sensor Toolbox-Community Edition (STB-CE): Provides an Out-of-Box Demos for all the sensor available on the demo kit with this sensor expansion board.
製品詳細
対応製品
センサ
気圧 15 ～ 150 kPa
- FXPQ3115BV: バイオメディカル高精度圧力センサ
Features
Microcontroller

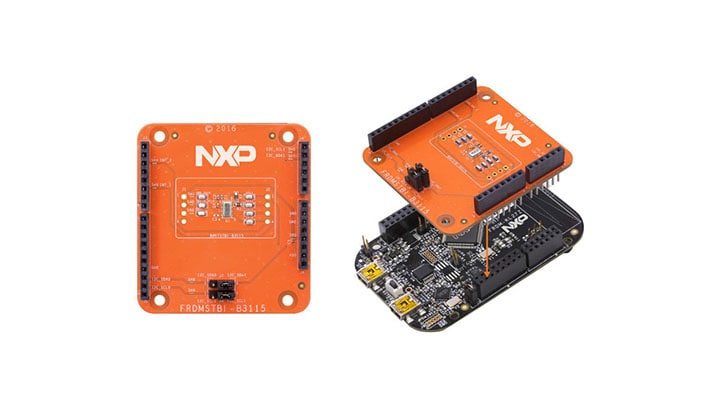

- FRDMKL27-B3115 Demonstration Kit (FRDMSTBI-B3115 Sensor Shield Development Board and FRDM-KL257 Board).

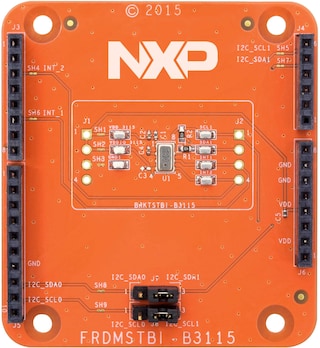

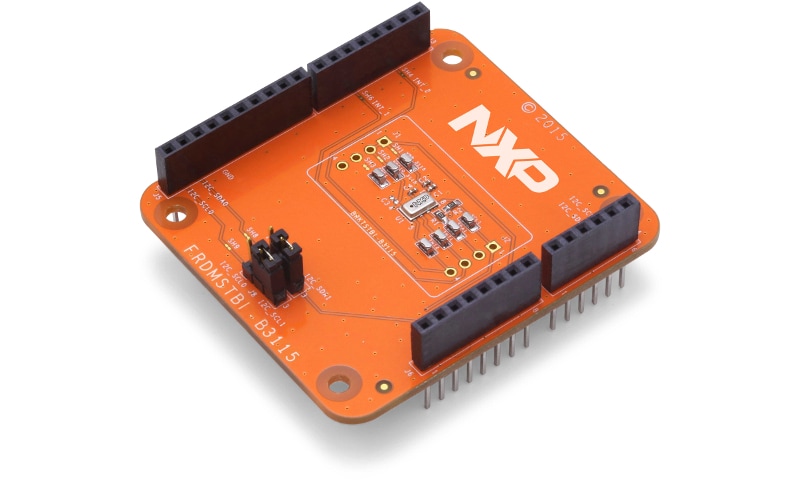

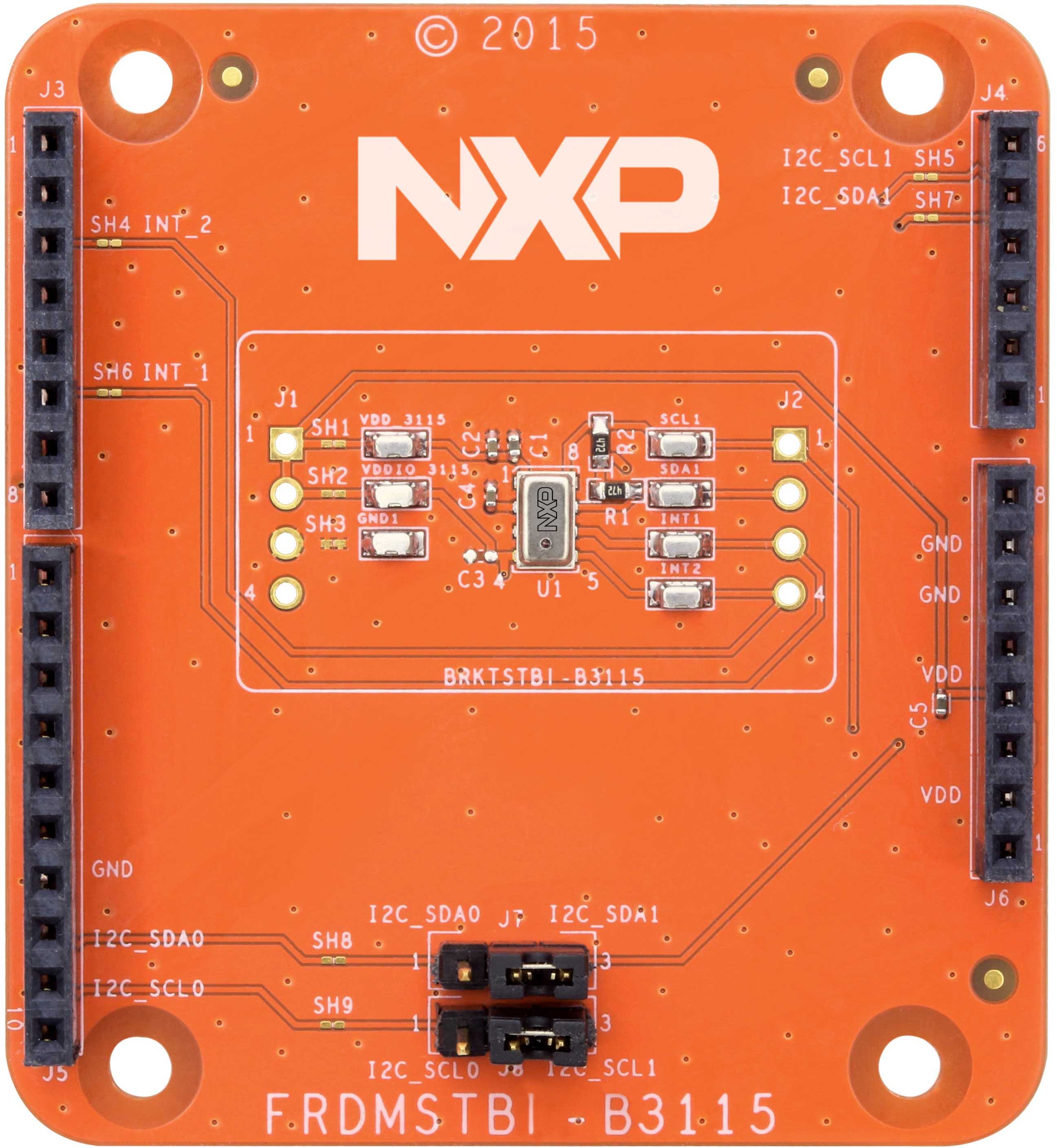

- FRDMSTBI-B3115 Sensor Shield Development Board.
- BRKTSTBI-B3115 Breakout board.
Connectivity
- Compatible with Arduino® and most NXP® Freedom development boards.
Size
- Small form factor with the same design as the FRDMSTBI-B3115.
Sensors
- Enables an ‘Out of the box’ demo using the Sensor Toolbox – CE software.
- Enables quick and easy visualization of sensor data and results.
- Enables detailed sensor evaluation and development using the Sensor Toolbox – CE software.
- Allows Register level analysis, computation of key sensor parameters, and data logging etc.
- Enables easy prototyping: Can be easily wired or clipped onto host systems.
Software Upgrade Paths
購入オプション
-
FRDMSTBI-B3115
アクティブ -
Sensor Toolbox Development Platform for FXPQ3115BVT1 High Precision Biocompatible Pressure Sensor.
-
BRKTSTBI-B3115
アクティブ -
Sensor Breakout Board for FXPQ3115BVT1 High Precision Biocompatible Pressure Sensor.
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
4 設計・ファイル
-
プリント基板と回路図
BRKTSTBI B3115 printed circuit bill of material
-
プリント基板と回路図
BRKTSTBI-B3115 Schematics
-
プリント基板と回路図
FRDMSTBI B3115 Schematics
-
プリント基板と回路図
FRDMSTBI B3115 printed circuit bill of material
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
デバッグと可視化ツール
IoT/産業用/医療用センサ向けFreeMASTERセンサ・ツール
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
