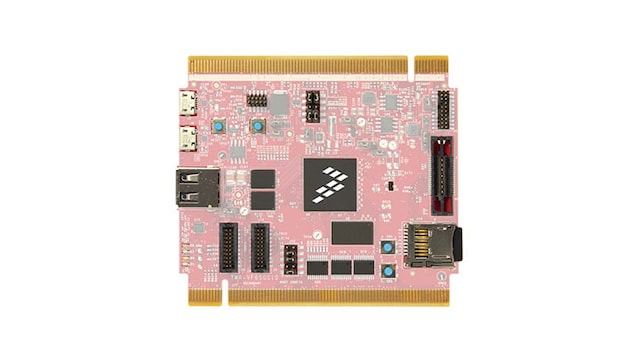

VFxxx Controller Solutions Tower System Module

TWR-VF65GS10 アクティブ

画像にカーソルを合わせると拡大表示されます。

Offered as a combination of hardware and software, the TWR-VF65GS10-DS5 Tower® System development kit brings the powerful Arm® Studio 5 toolchain to VFxxx devices and the Tower System. Arm DS-5 accelerates software development by providing an easy to use, robust, well integrated, and professionally maintained toolchain with compiler, debugger, analyzer and more.

Looking for other evaluation alternatives? Check out the TWR-VF65GS10 controller module and kits that feature Arm DS-5 Starter Kit for VFxxx Controller Tower System modules/kits.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

VFxxx Fシリーズ

  • VF3xx: Arm® Cortex®-A5-Based Microprocessors with 1.5MB SRAM, LCD, Security, 2x Ethernet and L2 Switch
  • VF5xx: Arm® Cortex®-A5-Based Microprocessors with 1.5MB SRAM, LCD, Security, 2x Ethernet and L2 Switch
  • VF6xx: Arm® Cortex®-A5 + Cortex-M4 MPUs, 1.5 MB SRAM, LCD, Security, Ethernet, L2 Switch

Features

Processor

  • VFxxx VF61NS151CMK50 processor (dual-core Arm® Cortex®-A5 at 500 MHz + Cortex-M4 at 167 MHz, 1.0 MB of SRAM, 512 kB of L2 cache, dual Ethernet, dual USB, advanced security)

Memory

  • 1 Gb x 16 (128 MB) DDR3 in 96 FBGA package (Samsung)
  • 2 Gb x 16 (256 MB) NAND flash (Micron)
  • Two 128 Mb (16 MB) quad I/O serial flash (Expansion)

Connectivity

  • Dual USB with on-chip PHY
  • Micro SD card slot

Power Management

  • Independent battery-operated power supply for real-time clock and tamper detection module

Debug

  • Kinetis® K20DX128VFM5-based OpenSDA circuit

Sensors

  • MMA8451Q 3-axis digital accelerometer

Display

  • Interfaces to TWR-LCD-RGB board

User Components

  • Four user-controlled status LEDs
  • Two mechanical push buttons for user input and one for reset
  • Potentiometer

もっと見る

購入オプション

TWR-VF65GS10-KIT-Image

クリックして展開

  • の数量に対して 1
代理店からの注文
TWR-VF65GS10-Image

クリックして展開

  • TWR-VF65GS10
    アクティブ

  • Tower System, VFxxx MCU Module, VF65GS10.

  • の数量に対して 1
代理店からの注文
TWR-VF65GS10-PRO-Image

クリックして展開

  • の数量に対して 1
代理店からの注文
