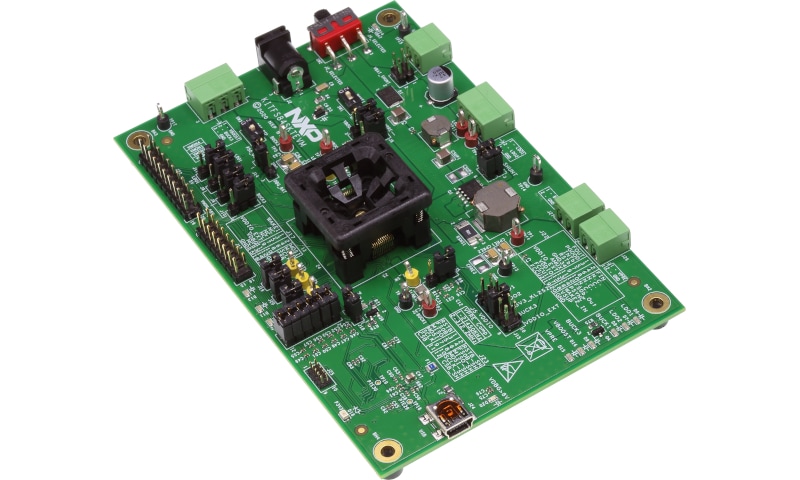

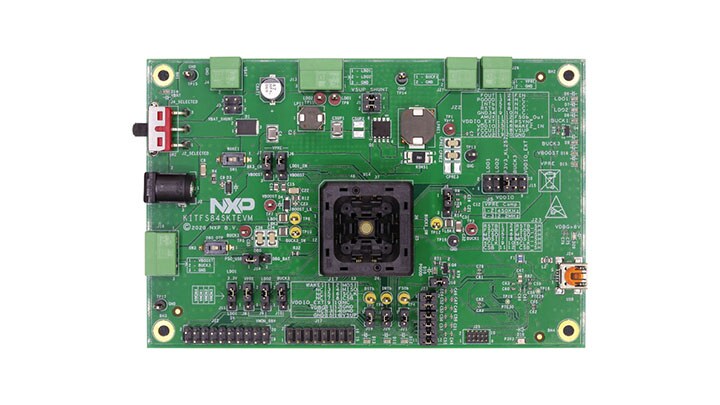

FS84 QFN48EP Safety SBC Programming Board

KITFS84SKTEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

KITFS84SKTEVM provides easy customer configuration of the devices thanks to a QFN48 socket. Devices can be easily placed on socket, fused and then soldered on a customer prototype board. It's targeting 12 V automotive application.

This KIT can be connected to the FlexGUI software, which allows the customer to modify the registers and develop a one time programming (OTP) configuration and burn it when ready. In addition to OTP programming, the customer can test all features (with some limitation due to the socket). The OTP can be burn 3 times.

対応製品

パワーマネージメント

セーフティSBC

  • FS84: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Bに適合

Features

General

  • VBAT power supply connectors (Jack and Phoenix)
  • VPRE output 3.3 V, 4.1 V and 5 V
  • VBUCK1
  • VBUCK3
  • VBOOST 5.0 V or 5.74 V, up to 400 mA
  • LDO1 and LDO2, from 1.1 V to 5 V, up to 400 mA
  • Ignition key switch
  • FS0B external safety pin
  • Embedded USB connection for easy connection to software GUI (access to SPI bus, IOs, RSTB, FS0B, INTB, Debug, MUX_OUT, regulators)
  • LEDs indicating signal or regulator status
  • Supporting OTP fuse capabilities
  • USB connection for register access, OTP emulation and fuse.
    Note that due to the socket, all output current should be limited to 1 A maximum

購入オプション

KITFS84SKTEVM-Image

クリックして展開

  • KITFS84SKTEVM
    アクティブ

  • FS84 QFN48EP Safety SBC Programming Board.

  • Kit Contains

    • KITFS84SKTEVM Evaluation Board

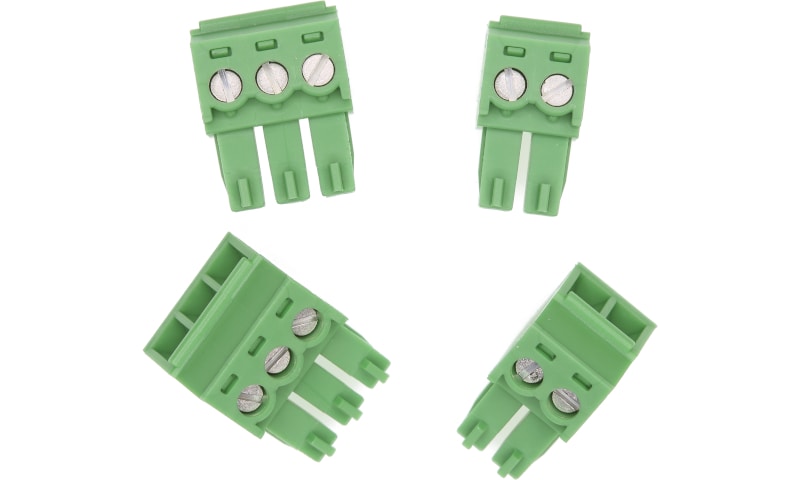

    • Power Supply Mating Connectors
    • USB Mini Cable Type A Male / Type B Male
  • $238.45 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
